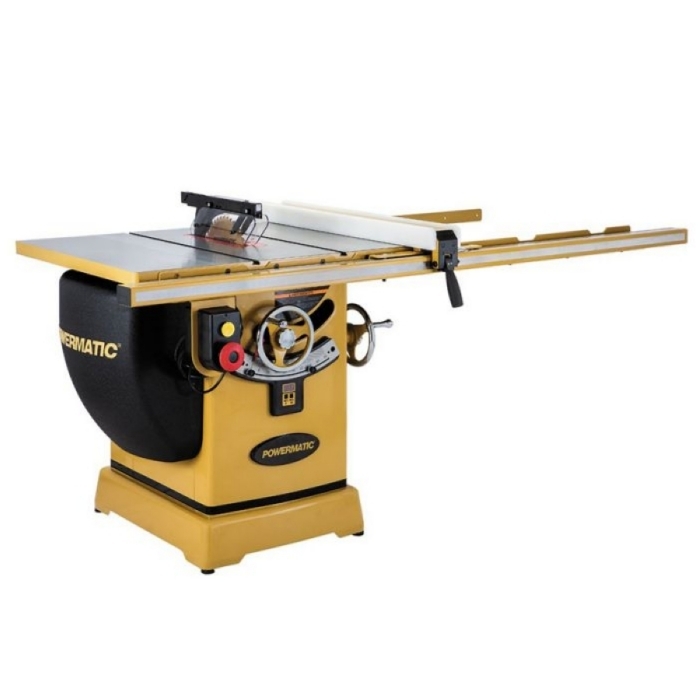

Циркулярная пила Jet PM2000B - новая модель в ассортименте циркулярных пил Powermatic, она адресована профессионалам, желающим иметь в мастерской оборудование самого высокого класса. Такому позиционированию соответствуют и безупречное качество изготовления станка, и его богатое оснащение, доступное уже в базовом комплекте поставки.

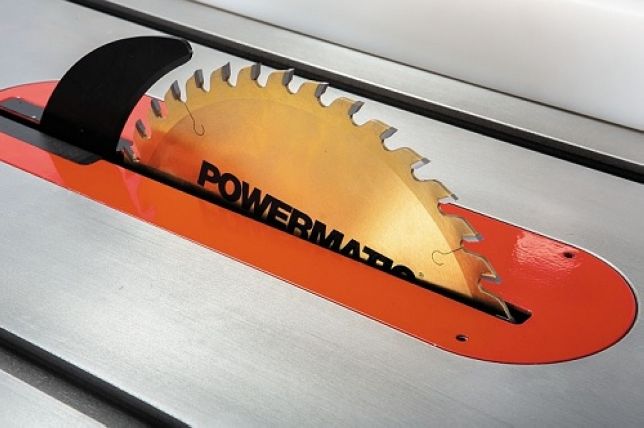

Предусмотрена работа как с пильным диском так и с пазовальными дисками Dado, причем для этих режущих инструментов используется разная посадка: 30 мм для пил и 15,88 мм для Dado, что позволяет иметь широкий выбор оснастки в обоих случаях.

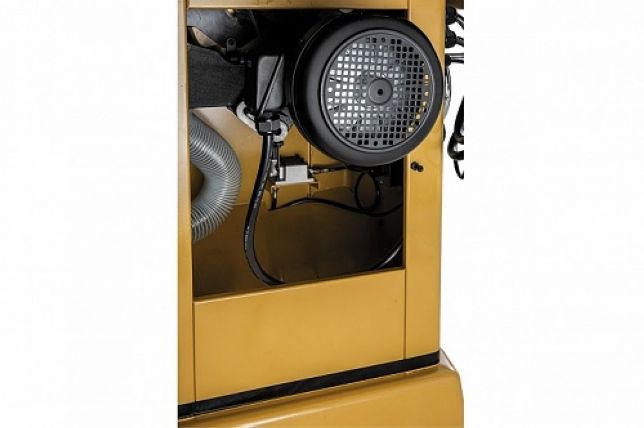

Пильный модуль чугунный, привод шпинделя одним поликлиновым ремнем. Рабочая поверхность образована тремя чугунными секциями: центральной и двумя боковыми симметричными расширителями. Спереди и сзади стола смонтированы 50-дюймовые (1270 мм) направляющие параллельного упора, между которыми можно установить вставку-расширитель.

Они предназначены для увеличения рабочей поверхности и сделаны из ламинированных панелей на деревянном каркасе. В случае необходимости конструкцию дополняют опорными ногами. Кроме этого предлагается сменные вставки для работы с пазовальными дисками Dado и вставки Zero-Clearance («С нулевым зазором») для пильных дисков.

Механизм регулировки угла наклона диска оборудован устройством цифровой индикации. Оно калибруется по двум точкам (0 и 45°) и дублирует основную транспортирную шкалу, значительно повышая точность и удобство считывания показаний.

Прочный и жесткий параллельный упор с эксцентриковой фиксацией и угловой упор, скользящий по Т-образному пазу, входят в стандартную комплектацию.

С левой стороны станка можно установить подвижный стол. Он имеет большую опорную поверхность, набранную из металлических профилей и три вспомогательных ноги, обеспечивающих жесткость всей конструкции.

Стол укомплектован поворотным телескопическим упором заготовки, имеющим позиции с «жесткой» фиксацией 15, 22.5, 30, 45, 50 и 90 градусов и угловую разметку для настройки промежуточных. В положении 90 градусов обеспечивается длина распиловки 1041 мм (расстояние от плоскости упора до переднего края диска).

Ширина заготовки не лимитируется и ограничена только возможностью ее устойчивого размещения на столе, при этом опорой для дальнего края выступает кронштейн-площадка на конце упора (выдвигается на расстояние 2314 мм от диска).

У станка есть хорошо проработанная система аспирации, позволяющая качественно удалять опилки с верхней и нижней стороны стола. Внизу установлен кожух, закрывающий диск, а сверху подвижные прозрачные щитки, огораживающие зону реза вместе с когтевой защитой против обратного выброса заготовки.

Для облегчения перемещений по мастерской предусмотрено выдвижное колесное шасси с гидравлическим домкратом: оно позволяет, не прикладывая больших физических усилий, приподнять станок на два дюйма от пола и после перемещения плавно опустить на резиновые опоры.

ОСОБЕННОСТИ:

• Возможность установки пазовального диска Dado
• Механизм блокировки вала для облегчения замены пильного диска
• Пильный модуль из чугунного литья
• Регулировка положения расклинивающего ножа
• Съемный упор-блокиратор против обратного выброса заготовки
• Регулировка наклона пильного диска
• Устройство цифровой индикации угла наклона пильного диска
• Регулировка глубины пропила
• Рабочий стол из чугунного литья
• Съемный расширитель рабочего стола из чугунного литья слева
• Съемный расширитель рабочего стола из чугунного литья справа
• Регулируемый параллельный упор с эксцентриковым зажимом
• Подвижный угловой упор с направляющей вдоль Т-образного паза
• 4 колеса для транспортировки с гидравлическим выдвижным механизмом

КОМПЛЕКТАЦИЯ:

• Пильный диск Z40
• Параллельный упор с направляющей
• Угловой упор
• Расширители рабочего стола слева и справа
• Сменная вставка в пильный стол с прорезью под диск
