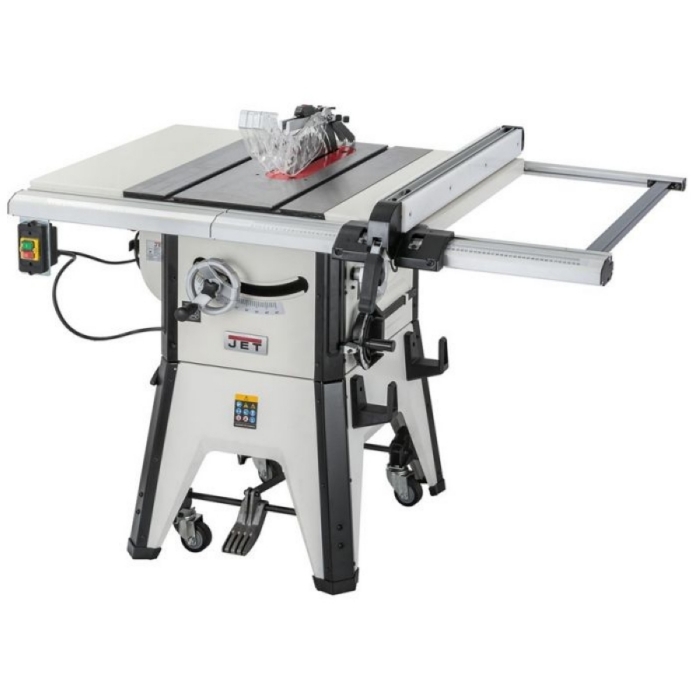

Циркулярная пила Jet JLTS-10-M — напольная циркулярная пила для любительского применения с чугунным рабочим столом. В ассортименте Jet эта модель занимают пограничное положение, являясь вершиной линейки класса «хобби» и одновременно самой доступной из однофазных пил, сделанных по классическим канонам профессионального оборудования.

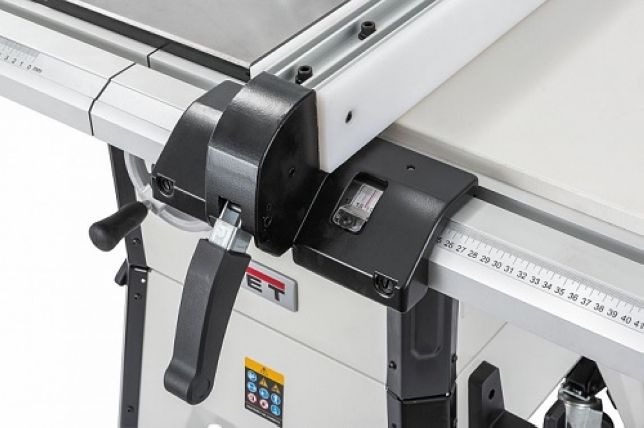

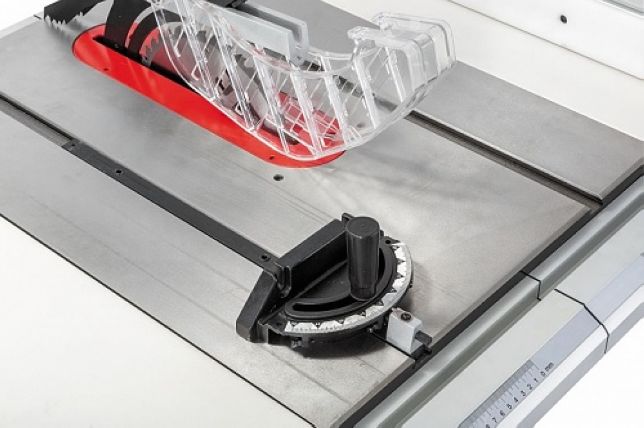

Основа станка – мощный литой из чугуна рабочий стол, к нему прикреплен пильный модуль из этого же материала, содержащий в себе привод диска и механизмы его наклона и погружения. К столу же крепятся стальные из толстого листа расширения слева и справа, а также составные направляющие с миллиметровой разметкой. Они дополнительно скрепляют секции рабочей поверхности и служат базой для параллельного упора. Он оборудован удобным эксцентриковым зажимом с двухсторонней фиксацией и обеспечивает быструю, удобную и жесткую настройку ширины реза. Его можно установить как слева, так и справа от диска, а также снять совсем (для хранения есть кронштейны на корпусе). Для торцевания и распиловки под углом есть транспортирный упор, скользящий по Т-образному пазу (они есть с двух сторон диска).

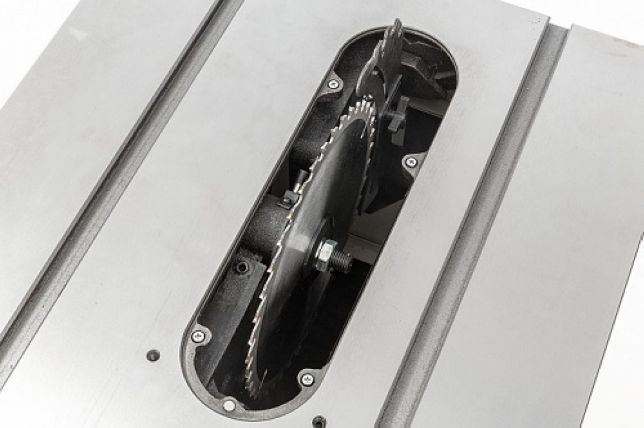

Станок может работать с обычными пильными дисками или с наборными пазовальными фрезами Dado. Замена оснастки производится сверху, после демонтажа вставки. Для упрощения процедуры предусмотрен подпружиненный штифт блокировки шпинделя.

Расклинивающий нож укомплектован прозрачным кожухом ограждения диска и откидной когтевой защитой от обратного выброса заготовки. Пылеудаление производится снизу через 100-миллиметровый патрубок из полости корпуса. Нижняя секция – подставка – выполнена легкосъемной и имеет четыре поворотных самоориентирующихся колеса, которые выдвигаются и приподнимают станок при нажатии на специальную педаль. После перекатывания колеса убираются, и вес принимают опорные ноги подставки.

ОСОБЕННОСТИ:

• Возможность установки пазовального диска Dado
• Механизм блокировки вала для облегчения замены пильного диска
• Регулировка наклона пильного диска
• Регулировка глубины пропила
• Съемный упор-блокиратор против обратного выброса заготовки
• Пильный модуль из чугунного литья
• Рабочий стол из чугунного литья
• Съемные расширители рабочего стола из стального листа слева и справа
• Регулируемый параллельный упор с эксцентриковым зажимом
• Подвижный угловой упор с направляющей вдоль Т-образного паза
• Четыре выдвижных колеса для транспортировки с педальным приводом подъемного механизма

КОМПЛЕКТАЦИЯ:

• Пильный диск Z40
• Параллельный упор
• Подвижный угловой упор с направляющей вдоль Т-образного паза
• Расширители рабочего стола слева и справа
• Кольцо-переходник 15,88-30 мм
• Две сменные вставки в пильный стол с прорезью под диск
