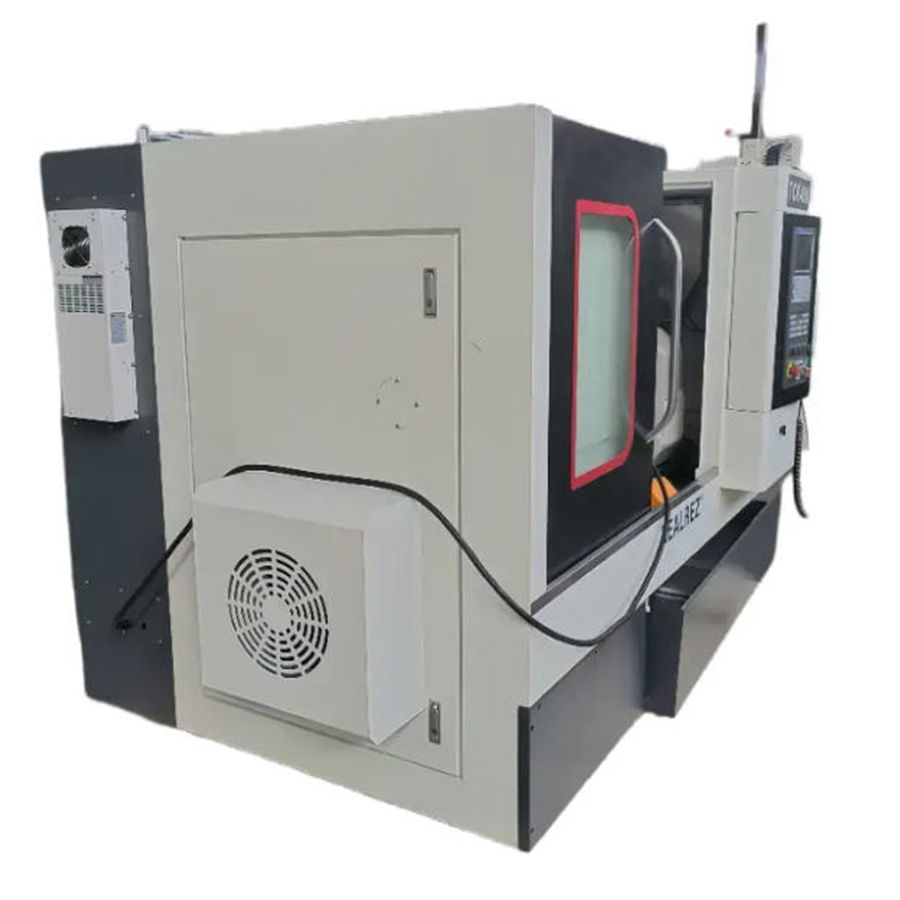

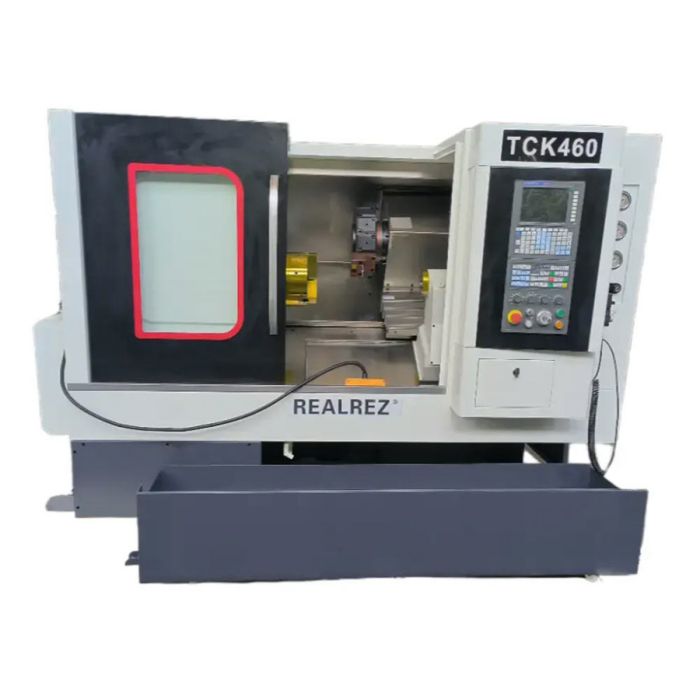

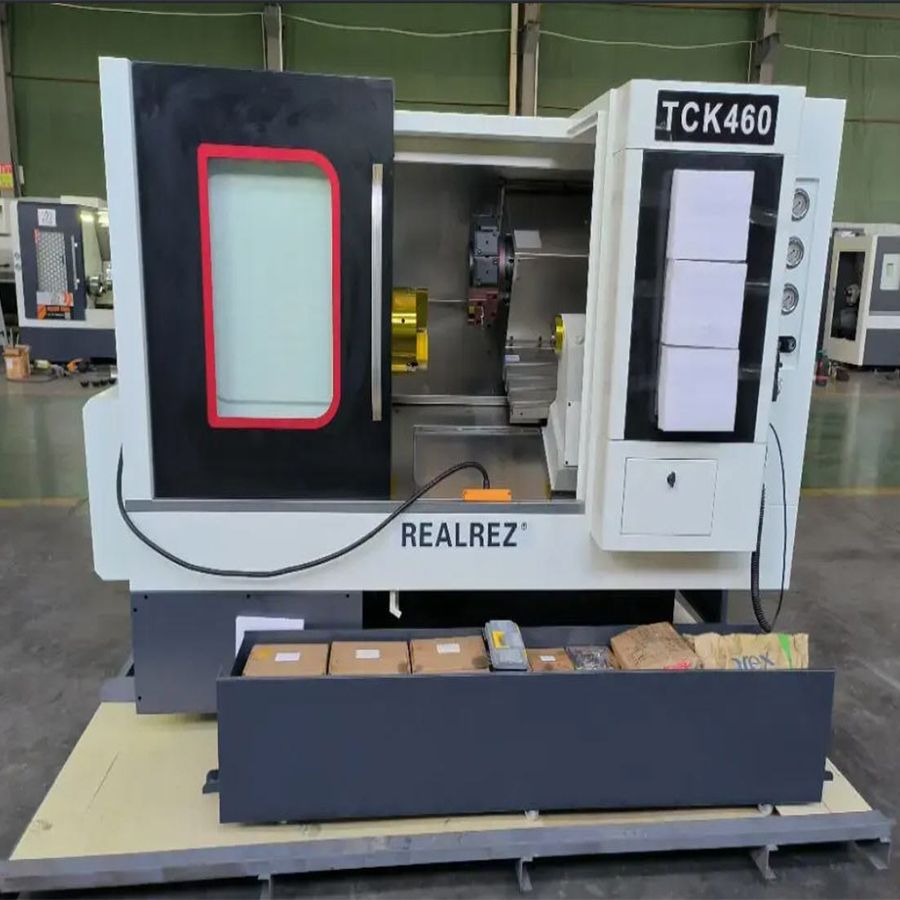

Токарный станок с ЧПУ REALREZ TCK 460x350 (Ось Y,GSK988Ta) — предназначены для автоматизированной токарной обработки внешних и внутренних поверхностей деталей вращательной симметрии, в том числе сложных ступенчатых и криволинейных профилей. Максимальный диаметр обработки над станиной составляет 460 мм, а над суппортом — 170 мм.

Модель укомплектована приводным инструментом, обеспечивающим как радиальную, так и осевую обработку. Благодаря этому функционалу, оборудование может эффективно использоваться в качестве токарно-фрезерного центра.

Оборудование предназначено для выполнения чистовой и получистовой обработки, в том числе обработки чугунных отливок. Это стало возможным благодаря применению высокоскоростного шпиндельного узла. Перемещения по координатам осуществляются по прецизионным направляющим качения HIWIN (Тайвань), которые обладают высокой жесткостью и устойчивостью к вибрационным нагрузкам. Такая конструкция позволяет снимать значительные припуски при стабильном качестве обработки. При наличии CAD/CAM-систем переналадка станка занимает минимальное количество времени: достаточно загрузить новую управляющую программу. Это позволяет сократить затраты на переналадку до 80–90 % по сравнению с аналогичными операциями на оборудовании с ручным управлением, обеспечивая индивидуальный подход к обработке сложных изделий.

Станок обеспечивает выполнение широкого спектра механических операций, включая точение внешних поверхностей, расточку отверстий, обработку внутренних криволинейных и конических профилей, нарезание резьбы (внутренней и внешней), обработку дуг и разворачивание отверстий. Оборудование подходит для высокоскоростной обработки как черных, так и цветных металлов. Благодаря высокой точности и производительности, станки широко применяются в автомобилестроении, производстве электроники, приборостроении, аэрокосмической, оборонной и других отраслях промышленности.

В стандартную комплектацию станка входят:

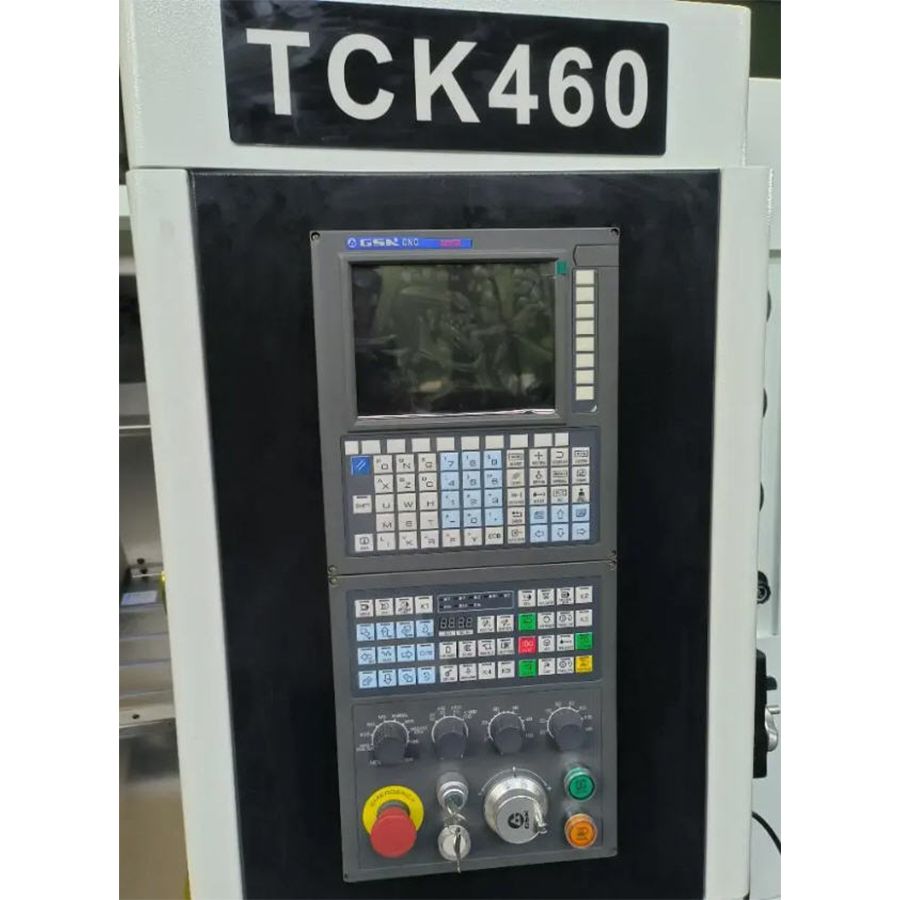

• Система ЧПУ: GSK988Tа, русская версия
• Главный серводвигатель и серводвигатель оси X / Z

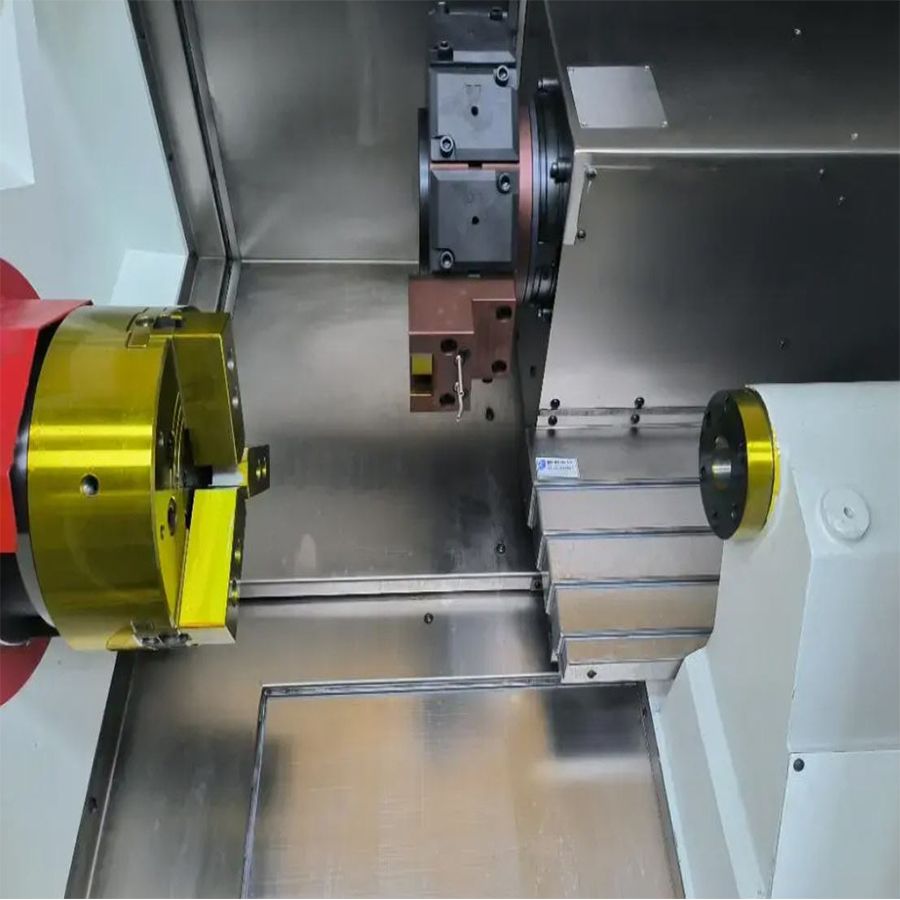

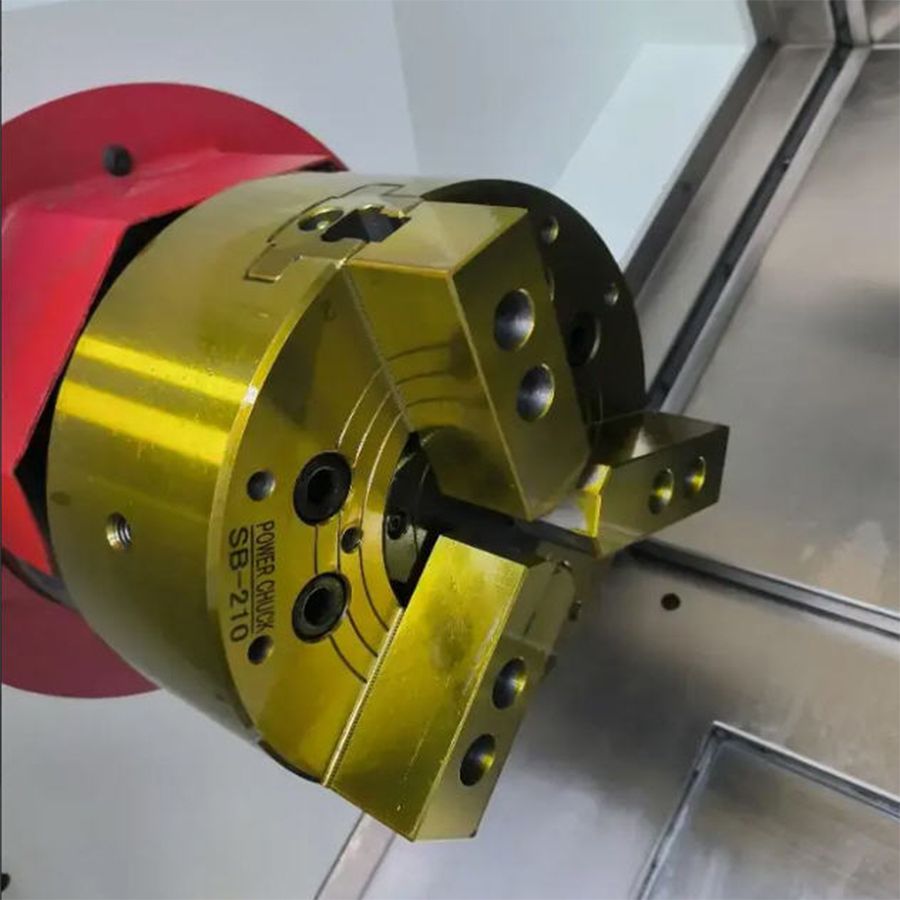

• Полый гидравлический патрон D=250 мм с комплектом кулачков

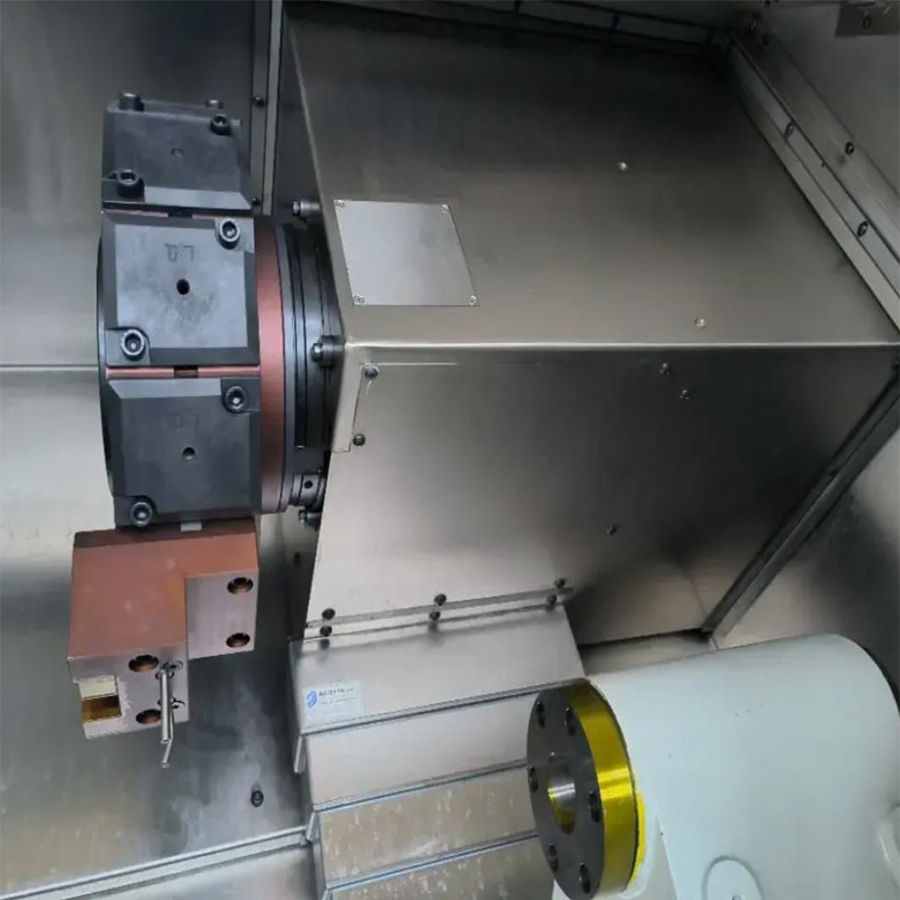

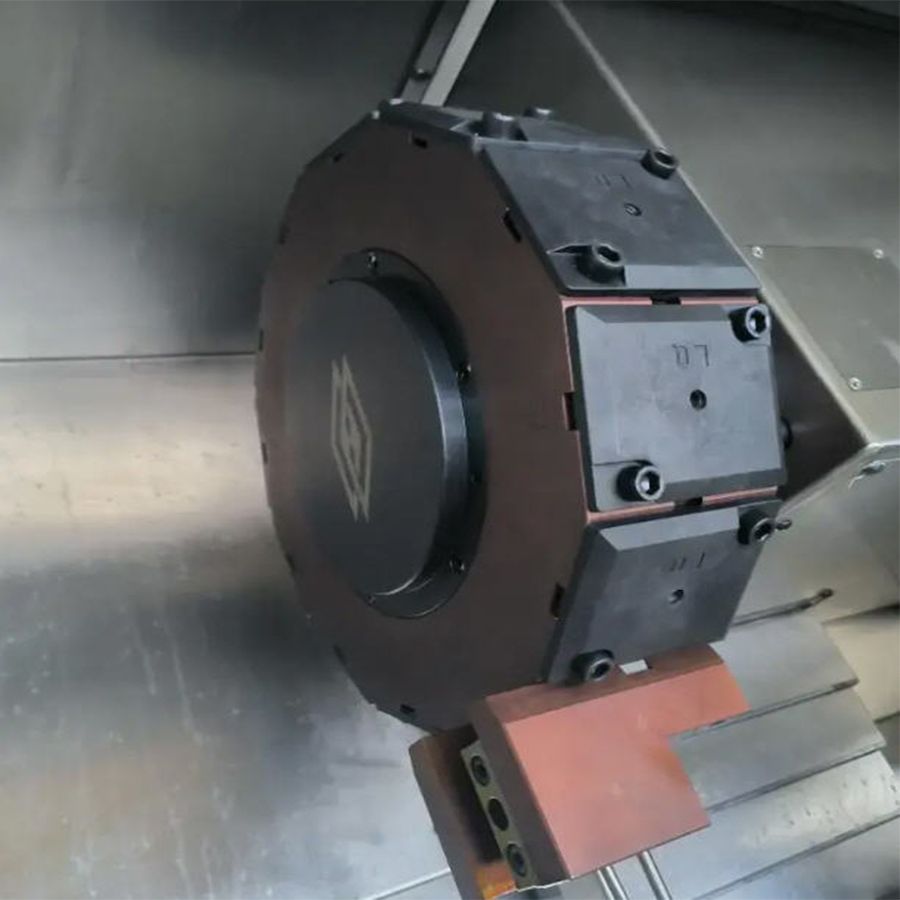

• 12-позиционная фрезерная револьверная головка с приводным инструментом (в комплект входит 6 простых блоков [по 3 блока для осевого и квадратного инструмента], 3 радиальных блока и 3 фронтальных блока)
• Ось Y, ход 50 мм, перемещение револьверной головки
• Функция индексации шпинделя, ось С
• Увеличенная мощность главного серводвигателя до 11 кВт
• Подшипники приводного вала X / Z и шпиндельный узел фирмы HRB
• ШВП и линейные направляющие качения от Taiwan
• Ручная задняя бабка
• Система охлаждения (СОЖ)
• Система автоматической смазки ШВП и направляющих.
• LED освещение рабочей зоны.
• Кнопка аварийной остановки.
• Зона обработки оснащена защитными кожухами.
• Комплект инструментов.
• Инструкция по эксплуатации на русском языке.
