Токарный станок с ЧПУ MetalTec CK 35x400 - предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

ОСОБЕННОСТИ:

• Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
• Жесткие направляющие качения
• Полное кабинетное ограждение
• Проходное отверстие шпинделя 49 мм
• Станина имеет индукционную закалку с твердостью HRC50
• Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
• Ширина станины 350 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам
• Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев

ПРЕИМУЩЕСТВА:

• Современный внешний вид станка, высокое качество лакокрасочного покрытия
• Эргономичный дизайн и удобное расположение основных модулей станка
• Станок компактный, занимает мало пространства на производстве
• Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
• Чугунная станина сводит на нет рабочие вибрации
• Мощный двигатель для стабильной и высоко производительной работы
• Система установки и смены инструмента для решения технических задач любой сложности
• Подача смазочно-охлаждающей жидкости в зону резки
• Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
• Кабинетная защита
• Шкаф с электрокомпонентами, степень защиты IP54

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

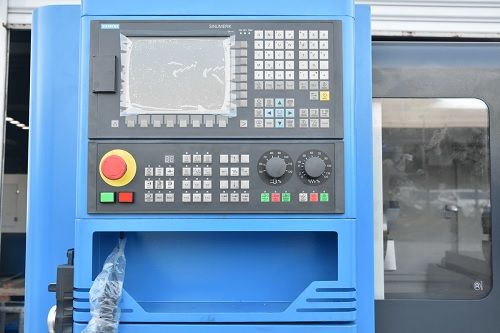

1. SINUMERIK 808D Advanced

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии

Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.

2. Приводная система SINAMICS

Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью.

Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

3. МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термическую обработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

4. НАПРАВЛЯЮЩИЕ КАЧЕНИЯ (ТАЙВАНЬ)

Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью.

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

Основная область применения: станки с ЧПУ и обрабатывающие центры.

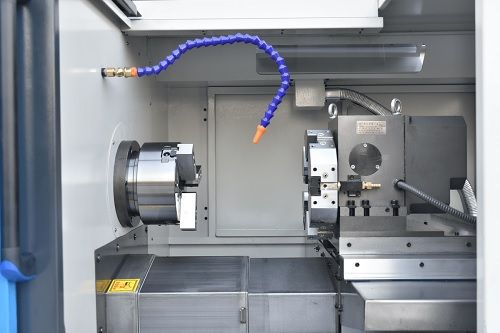

5. 6-ТИ ПОЗИЦИОННЫЙ ИНСТРУМЕНТАЛЬНЫЙ УЗЕЛ (GANG TYPE)

Повышение производительности металлообработки за счет сокращения времени на смену инструмента.

Не требуется смена вида инструмента так как это происходит автоматически, инструмент закреплен в держателях и оснастке на базовой плите инструментального суппорта.

6. ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ

Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки.

Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

7. КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.

8. ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА

Станок оснащен высокоскоростным надежным двигателем.
Вращение на шпиндель передается через ремень.
Мощность электродвигателя главного привода – 15 кВт.

9. ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).

Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

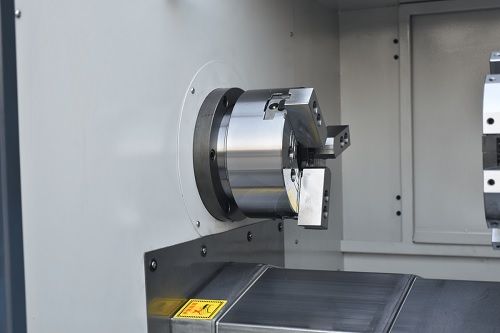

10. 3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ЗАЖИМ)

На станке устанавливается токарный патрон диаметром 320 мм с ручным зажимом заготовки.

Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

11. АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка.

12. ГИДРАВЛИЧЕСКИЙ ПАТРОН

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)

Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися в рабочем пространстве одновременно.

За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм

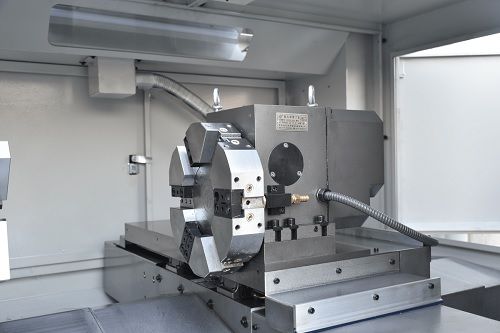

13. РЕВОЛЬВЕРНАЯ 6-ти ПОЗИЦИОННАЯ ГОЛОВКА

Максимальное количество устанавливаемых инструментов головки составляет – 6 шт., что делает ее более функциональной в сравнении с 4-х позиционной системой.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм и расточными блоками диаметром 25 мм.

ОПЦИИ:

БЛОК ПРИВОДНОГО ИНСТРУМЕНТА (2+2 или 4+4)

Приводные инструменты для фрезерования, сверления и нарезания резьбы. Полная обработка деталей становится быстрее и проще.

Может выполнять операции бокового фрезерования, сверления и нарезания резьбы.

Это делает станок очень подходящим для обработки небольших сложных деталей.

Комплектация:

• 3-кулачковый ручной патрон 200 мм
• Направляющие качения (Тайвань)
• 5,5 кВт электродвигатель шпинделя
• 6-ти позиционный инструментальный узел (Gang type)
• Система ЧПУ Siemens 808D Advanced
• Серводвигатели Siemens по осям Х/Z
• Автоматическая система смазки направляющих
• Система подачи охлаждающей жидкости (СОЖ)
• LED освещение рабочей зоны
• Кабинетная защита
• Комплект ЗИП


ОПЦИИ:

• 3-кулачковый гидравлический патрон
• 6-ти позиционный револьверный держатель инструмента
• 8-ми позиционный револьверный держатель инструмента
• Система ЧПУ SIEMENS 828D или FANUC 0i-TF PLUS
• Установка автоматической подачи прутка
• Блок для полигонального точения
• Приводной блок инструмента (2+2 оси)
