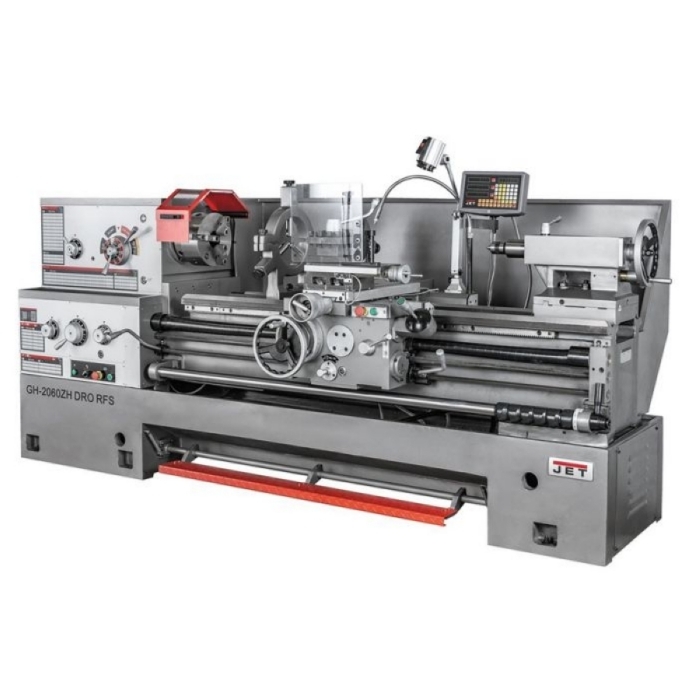

Токарный станок по металлу Jet GH-2060 ZH DRO RFS - предназначен для высокоточной токарной обточки заготовок из различных сортов стали, сплавов и цветных металлов. Диаметр заготовки при обточке над станиной составляет 500 мм, со снятым мостиком gap – 720 мм (при ограничении в длине до 240 мм), диаметр обработки над суппортом – 310 мм. Расстояние между центрами составляет 1525 мм. GH-2060 ZH DRO RFS выпускается в строгом соответствии с протоколом DIN 8606, что гарантирует соблюдение всех норм и допускав на всех этапах сборки, а также дает право гарантийного обслуживания на территориях стран-участниц Таможенного союза. Станок установлен на массивную станину из высококачественного чугуна, ее направляющее подготавливаются к длительной эксплуатации по фирменной технологии производителя.

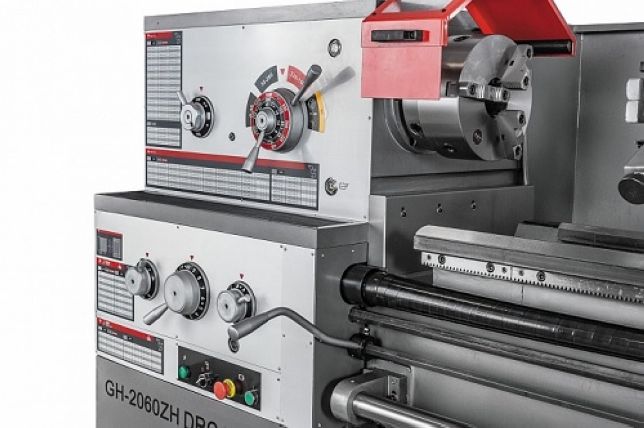

Передняя бабка станка комплектуется электромеханической муфтой, механизм плавного пуска защищает двигатель от пиковых стартовых нагрузок. Привод шпинделя данной модели постоянно находится в масляной ванне, что позволяет решить проблему его смазки, охлаждения и снизить уровень шума. Такой же подход применен и к шестерням передней бабки и коробки подач. На станке можно обрабатывать заготовки на скоростях от 9 до 1600 об/мин, режим 9 об/мин используется для нарезания резьбы плашкой. GH-2060ZH DRO RFS оснащен удобным управлением продольной и поперечной подачей посредством джойстика, предусмотрена возможность  ускоренного перемещения суппорта. Для облегчения смены режимов работы предусмотрен толчковый (импульсный) пуск двигателя. Коробка подач станка имеет 80 предустановленных режимов, что позволяет с высокой точностью нарезать метрические, дюймовые, питчевые и модульные резьбы, при этом биение на шпинделе не превышает 9 микрон.

ОСОБЕННОСТИ:

• Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
• Передняя бабка с фрикционной муфтой
• Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении
• Коробка подач позволяет нарезать резьбу без замены шестерен
• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Механизм привода шпинделя постоянно работает в масляной ванне
• Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта

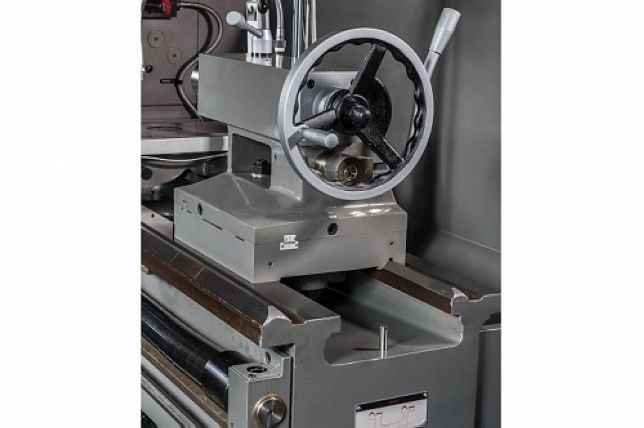

• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
• Полноценный современный аналог 16К20, 16К25 и 16Д20

КОМПЛЕКТАЦИЯ:

• 3-х кулачковый патрон 250 мм с прямыми/обратными кулачками
• 4-х кулачковая планшайба 320 мм
• Планшайба 400 мм
• 4-х позиционный резцедержатель с фиксатором
• Вращающийся упорный центр МК-5
• Невращающийся упорный центр МК-5
• Переходная втулка МК-7 / МК-5
• Подвижный и неподвижный люнеты
• Ускоренное перемещение продольного суппорта
• Ускоренное перемещение поперечного суппорта
• Поддон для сбора стружки
• Задняя защитная стенка
• Защитный экран патрона с концевым выключателем
• Защита резцедержателя
• Защита ходового винта
• Ножной тормоз шпинделя с концевым выключателем
• УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
• Система подвода СОЖ
• Галогенная лампа местного освещения
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя
• Вал управления с регулируемыми кулачками (отключение продольной подачи)
• Ящик с инструментом
• Руководство по эксплуатации
• Комплект виброопор
