Артикул: 0001138 Производитель: Инстан Гарантия: 1 год
|
||
Ваша цена: 249410 руб. |
Напишите нам на почту: sale@kratonkuban.ru | |
Обновление цен 06 сентября2024 г. | ||
Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО платная. Подробнее нажмите здесь |
Звонок или WhatsApp:
| |
![]() ![]() ![]() ![]() ![]() |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||||||||||
|

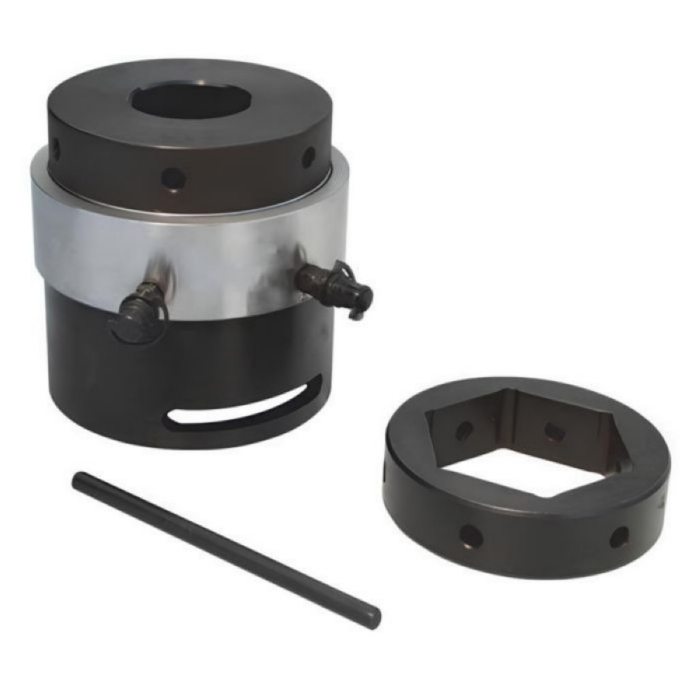

Тензорные домкраты MBT-9 однопоршневые с механическим возвратом - предназначен натяжения резьбовых шпилек при закручивании и откручивании гаек в тяжело нагруженных резьбовых соединениях. После натяжения резьбовой шпильки с заданным усилием, гайка закручивается без приложения усилия до упора. Домкрат снабжен шестеренчатым редуктором с шестигранной кассетой для быстрого и удобного закручивания/откручивания гайки. Домкрат не имеет встроенного насоса. В качестве привода используется ручной или электрический гидравлический насос одностороннего действия с рабочим давлением 1500бар.
Особенностити конструкции:
- Высокопрочная легированная сталь авиационного качества. Домкраты серии МВТ работают
при максимальном давлении 1500 бар и изготовлены из деталей из высокопрочной
легированной стали AISI 4340(аналог ГОСТ – 20ХНМ), что обеспечивает длительную безотказную работу. - Универсальная конструкция позволяет использовать домкрат с разными резьбовыми вставками.
- Плавающий поршень: уникальная конструкция поршня допускает наклон до 2° без потери нагрузки,
заклинивания поршня и повреждение его поверхностей. - Тензорные домкраты обеспечивают максимально точную и дозированную затяжку. Их устройство и принцип действия препятствуют превышению нормативного усилия и деформации крепежа.
- Домкрат МВТ предотвращает: скручивание шпилек/болтов большой длины; нарушение пространственного положения фланцев; повреждение уплотнительных элементов.
- В состав домкрата МВТ входят гидроцилиндр и блок адаптеров, которые состоят из: 1-Резьбовая вставка. Предназначена для передачи тарированного усилия на резьбовый крепеж. 2,3,4,5 – Гидроцилиндр. В его конструкции имеются подвижный поршень и уплотнение. Развивает требуемое усилие, передаваемое на тягу. Домкрат МВТ оснащен двумя БРС для возможности подключения нескольких домкратов одновременно. 6- Служит базой, на которой фиксируются цилиндр и тяга. Размеры можно адаптировать под конкретные условия создания резьбовых соединений. В корпусе имеется окно для закручивания гайки, обеспечивающей фиксацию положения натяжения болта. 7,8 - Шестигранная вставка и вороток.
- Представляет собой обойму с отверстиями, устанавливаемую на основную крепежную гайку. Может свободно вращаться с помощью воротка, который вставляется в отверстия.
- Ппринцип работы:
- Принцип действия этого инструмента заключается в предварительном натяжении шпильки/болта с усилием, которое равно требуемому усилию создания резьбового соединения. Следующим шагом является свободное (без приложения усилия) закручивание гайки до тех пор, пока она не упрется в базовую поверхность.
Порядок работы:
- На крепежный элемент устанавливают обойму с отверстиями.
- На выступающий конец болта/шпильки накручивают сменный адаптер.
- На гидроцилиндр поступает усилие определенной величины, через поршень оно передается на пуансон, в результате чего осуществляется предварительное натяжение шпильки/болта.
- После сброса давления резьбовая вставка скручивается со шпильки/болта.
- При создании соединений между крышками и сосудами, которые будут работать под давлением, фланцев трубопроводных систем, теплообменных аппаратов требуется синхронная работа с группой болтов. Последовательная работа в этих случаях нежелательна, поскольку приводит к перекосу крепежных элементов и нарушению герметичности соединений.
Возможные варианты:
- 100% болтов затягивается одновременно. Это самый надежный, быстрый и эффективный способ, обеспечивающий точную и равномерную стяжку всего резьбового крепежа. Минусы такого решения – необходимость в значительном количестве домкратов и сопутствующих принадлежностей.
- Одновременная затяжка 50% крепежа. В этом случае болты затягиваются через один. Процесс осуществляется двумя этапами. Такое техническое решение позволяет снизить необходимое количество инструментов в 2 раза.
ХРАНЕНИЕ
Условия хранения должны соответствовать условиям хранения 3 по ГОСТ 15150-69. В помещении, где хранится домкрат, не должно быть среды, вызывающей коррозию материалов.
При длительном хранении домкрата необходимо смазать его антикоррозийной смазкой.
Комплектация:
- Тензорный домкрат
- Резьбовая вставка до М76 (нужный размер уточняется при заказе)
- Мост
- Шестигранная вставка
- Вороток
- Инструкция
- Упаковка
