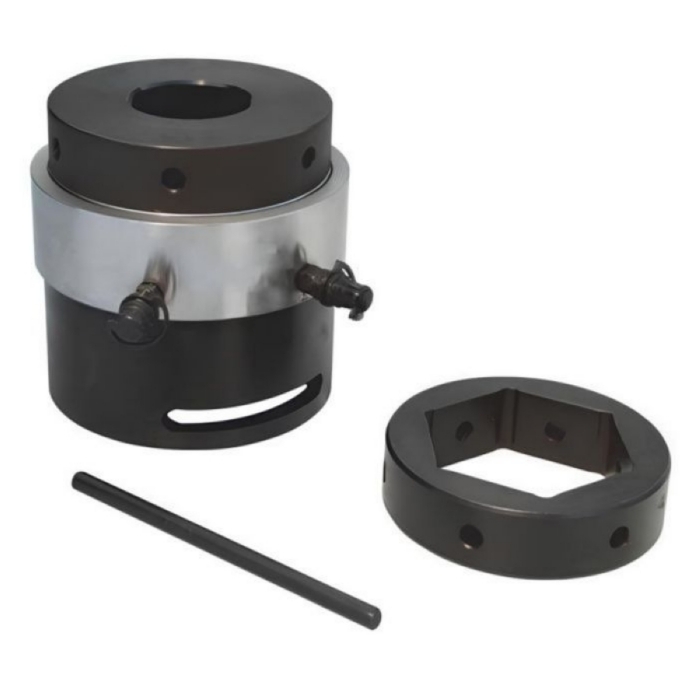

Тензорные домкраты MBT-7 однопоршневые с механическим возвратом - предназначен натяжения резьбовых шпилек при закручивании и откручивании гаек в тяжело нагруженных резьбовых соединениях. После натяжения резьбовой шпильки с заданным усилием, гайка закручивается без приложения усилия до упора. Домкрат снабжен шестеренчатым редуктором с шестигранной кассетой для быстрого и удобного закручивания/откручивания гайки. Домкрат не имеет встроенного насоса. В качестве привода используется ручной или электрический гидравлический насос одностороннего действия с рабочим давлением 1500бар.

Особенностити конструкции:

• Высокопрочная легированная сталь авиационного качества. Домкраты серии МВТ работают
  при максимальном давлении 1500 бар и изготовлены из деталей из высокопрочной
  легированной стали AISI 4340(аналог ГОСТ – 20ХНМ), что обеспечивает длительную безотказную работу.
• Универсальная конструкция позволяет использовать домкрат с разными резьбовыми вставками.
• Плавающий поршень: уникальная конструкция поршня допускает наклон до 2° без потери нагрузки,
   заклинивания поршня и повреждение его поверхностей.
• Тензорные домкраты обеспечивают максимально точную и дозированную затяжку. Их устройство и принцип действия препятствуют превышению нормативного усилия и деформации крепежа.
• Домкрат МВТ предотвращает: скручивание шпилек/болтов большой длины; нарушение пространственного положения фланцев; повреждение уплотнительных элементов.
• В состав домкрата МВТ входят гидроцилиндр и блок адаптеров, которые состоят из: 1-Резьбовая вставка. Предназначена для передачи тарированного усилия на резьбовый крепеж. 2,3,4,5 – Гидроцилиндр. В его конструкции имеются подвижный поршень и уплотнение. Развивает требуемое усилие, передаваемое на тягу. Домкрат МВТ оснащен двумя БРС для возможности подключения нескольких домкратов одновременно. 6- Служит базой, на которой фиксируются цилиндр и тяга. Размеры можно адаптировать под конкретные условия создания резьбовых соединений. В корпусе имеется окно для закручивания гайки, обеспечивающей фиксацию положения натяжения болта. 7,8 - Шестигранная вставка и вороток.
• Представляет собой обойму с отверстиями, устанавливаемую на основную крепежную гайку. Может свободно вращаться с помощью воротка, который вставляется в отверстия.
• Ппринцип работы:
• Принцип действия этого инструмента заключается в предварительном натяжении шпильки/болта с усилием, которое равно требуемому усилию создания резьбового соединения. Следующим шагом является свободное (без приложения усилия) закручивание гайки до тех пор, пока она не упрется в базовую поверхность.

Порядок работы:

• На крепежный элемент устанавливают обойму с отверстиями.
• На выступающий конец болта/шпильки накручивают сменный адаптер.
• На гидроцилиндр поступает усилие определенной величины, через поршень оно передается на пуансон, в результате чего осуществляется предварительное натяжение шпильки/болта.
• После сброса давления резьбовая вставка скручивается со шпильки/болта.
• При создании соединений между крышками и сосудами, которые будут работать под давлением, фланцев трубопроводных систем, теплообменных аппаратов требуется синхронная работа с группой болтов. Последовательная работа в этих случаях нежелательна, поскольку приводит к перекосу крепежных элементов и нарушению герметичности соединений.

Возможные варианты:

• 100% болтов затягивается одновременно. Это самый надежный, быстрый и эффективный способ, обеспечивающий точную и равномерную стяжку всего резьбового крепежа. Минусы такого решения – необходимость в значительном количестве домкратов и сопутствующих принадлежностей.
• Одновременная затяжка 50% крепежа. В этом случае болты затягиваются через один. Процесс осуществляется двумя этапами. Такое техническое решение позволяет снизить необходимое количество инструментов в 2 раза.

ХРАНЕНИЕ

Условия хранения должны соответствовать условиям хранения 3 по ГОСТ 15150-69. В помещении, где хранится домкрат, не должно быть среды, вызывающей коррозию материалов.

При длительном хранении домкрата необходимо смазать его антикоррозийной смазкой.

Комплектация:

• Тензорный домкрат
• Резьбовая вставка до М68 (нужный размер уточняется при заказе)
• Мост
• Шестигранная вставка
• Вороток
• Инструкция
• Упаковка

 Скачать инструкцию
