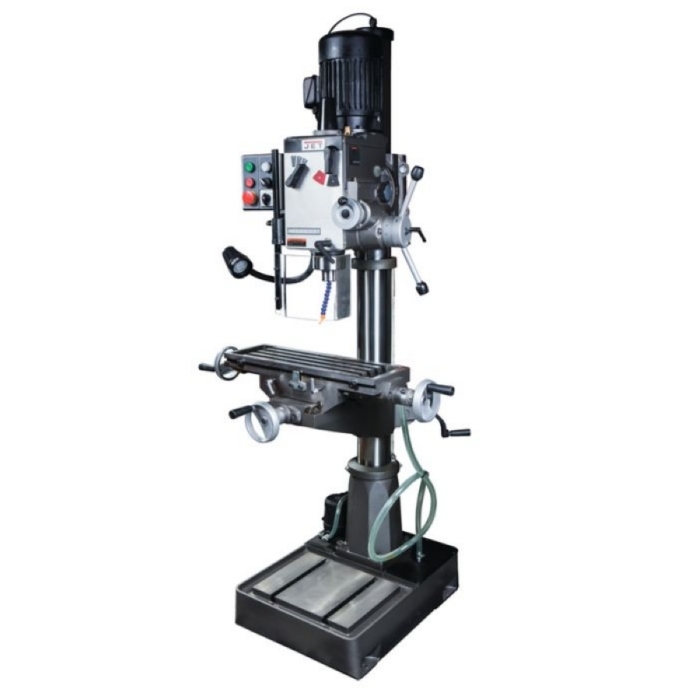

Сверлильный станок Jet GHD-46PFCT































ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение, В 400 Максимальный диаметр сверления сталь, мм 40 Макс. диаметр резьбы сталь М22 Максимальный диаметр сверления с автоподачей, сталь, мм 25 Максимальный диаметр торцевой фрезы, мм 100 Максимальный диаметр концевой фрезы, мм 25 Частота вращения шпинделя, об/мин 50 - 1250 Количество скоростей шпинделя, шт 6 Тип привода Коробка скоростей Конус шпинделя МК-4 Расстояние шпиндель-стол, мм 690 Расстояние шпиндель-основание, мм 1469 Вылет шпинделя, мм 260 Ход пиноли шпинделя, мм 130 Ход пиноли шпинделя (автоподача), мм 107 Диаметр пиноли, мм 75 Диапазон автоматических подачи, мм/об 0,12/ 0,18/ 0,25 Количество автоматических подач, шт 3 Наклон головы -3 Диаметр стойки, мм 115 Размер стола, мм 585 x 190 Перемещение по оси X, мм 380 Перемещение по оси Y, мм 180 Размер Т-образного паза стола, мм 14 Количество Т-образных пазов стола, шт 4 Размер основания, мм 680 x 480 Размер Т-образного паза основания, мм 16 Количество Т-образных пазов основания, шт 2 Мощность двигателя, кВт 1,1 Потребляемая мощность, кВт (S6 40%) 2,1 Тип двигателя Асинхронный Мощность насоса СОЖ, кВт 0,085 Устройтво подачи СОЖ да Автоподача есть Автореверс нет Длина, мм 914 Ширина, мм 762 Высота, мм 2083 Масса, кг 310 Длина в упаковке, см 91,44 Ширина в упаковке, см 91,44 Высота в упаковке, см 215,9 Масса в упаковке, кг 380

Сверлильный станок Jet GHD-46PFCT - станок по металлу с редуктором, погруженным в масло, способен выполнять сверлильные работы в условиях высокой загруженности станка.

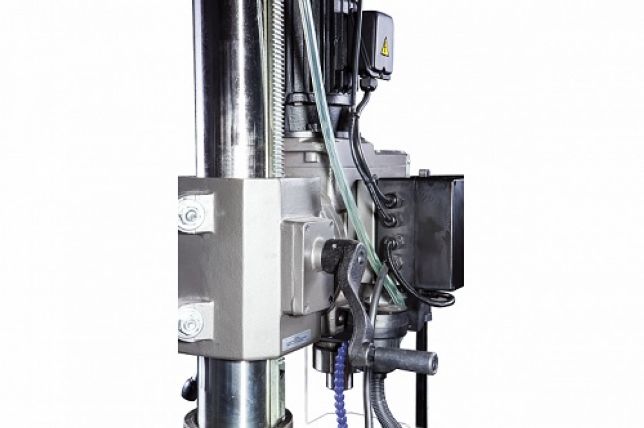

Станок имеет крестовый стол с возможность перемещения по оси X и Y. Данная модификация позволить повысить точность сверления заготовки за один установ, а так же позволит на станке JET GHD-46PFCT выполнять простейшие фрезерные операции. Например, фрезерование плоскости, паза и т.д. Наклон шпиндельной головы в обе стороны, регулировка стола по высоте, а также огромное расстояние от основания станка до шпинделя, в 1469 мм, обеспечит Вам огромный диапазон обрабатываемых деталей.

ОСОБЕННОСТИ:

• Аналог станка 2Т140

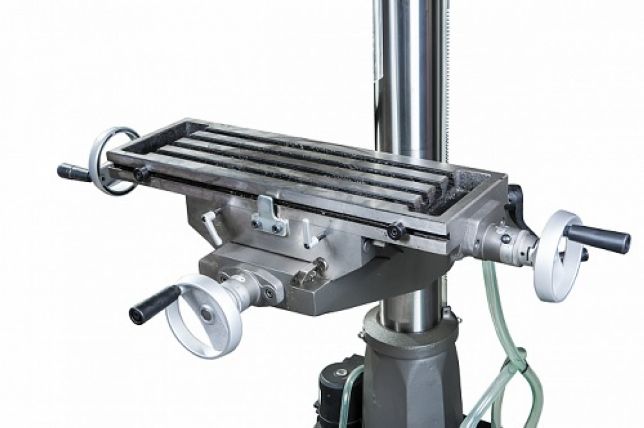

• Крестовый стол 585х190 мм
• Шестерни погружены в масленую ванну
• Автоматическая подача пиноли шпинделя
• Реверс для нарезания резьбы

КОМПЛЕКТАЦИЯ:

• Оправка сверлильного патрона B16/MK4
• Система подачи СОЖ
• Руководство по эксплуатации

 Скачать инструкцию
