Артикул: МК 429851         Производитель: MetalTec         Гарантия: 1 год

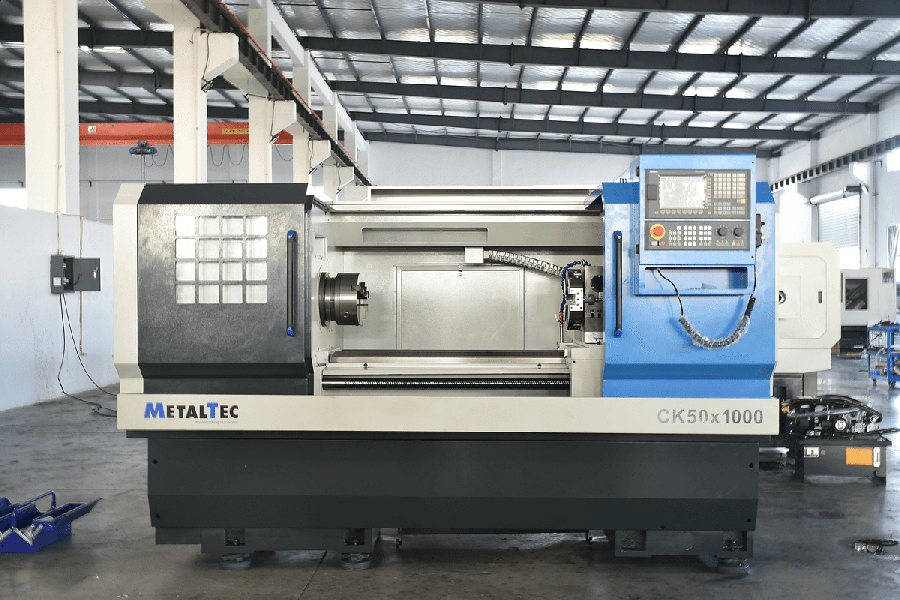

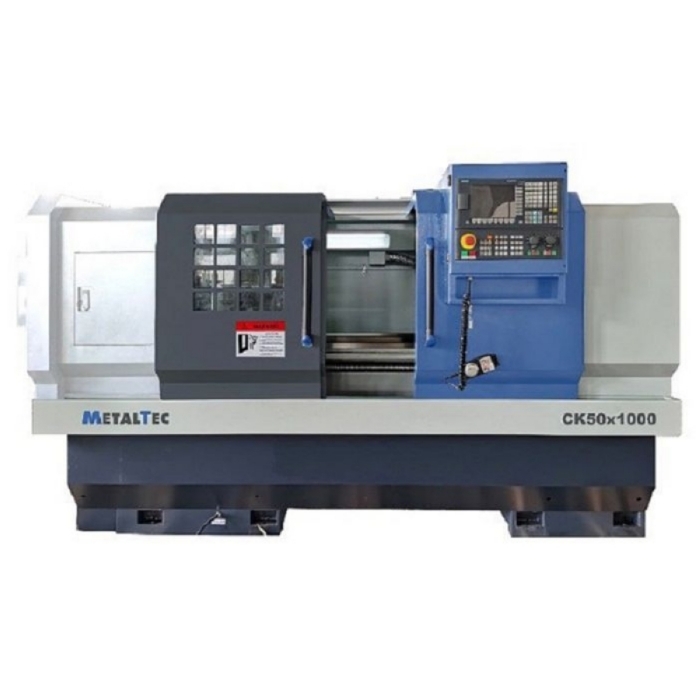

Станок токарный с ЧПУ MetalTec NEXT 50/1000, Siemens 808DA
	С гидравлическим патроном 8 позиций Система управления: Siemens 808DA Расстояние между центрами: 1000 мм Диаметр обработки над станиной: 500 мм Мощность 11|1115 кВт/3800 В   Ваша цена: 2412980 руб.  –  +
	Напишите нам на почту: sale@kratonkuban.ru	Обновление цен 10/03/2025 г.
	Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО платная.   Подробнее нажмите здесь	Звонок или WhatsApp:  +7(900) 246-86-60

<<MetalTec NEXT 50-1000>>

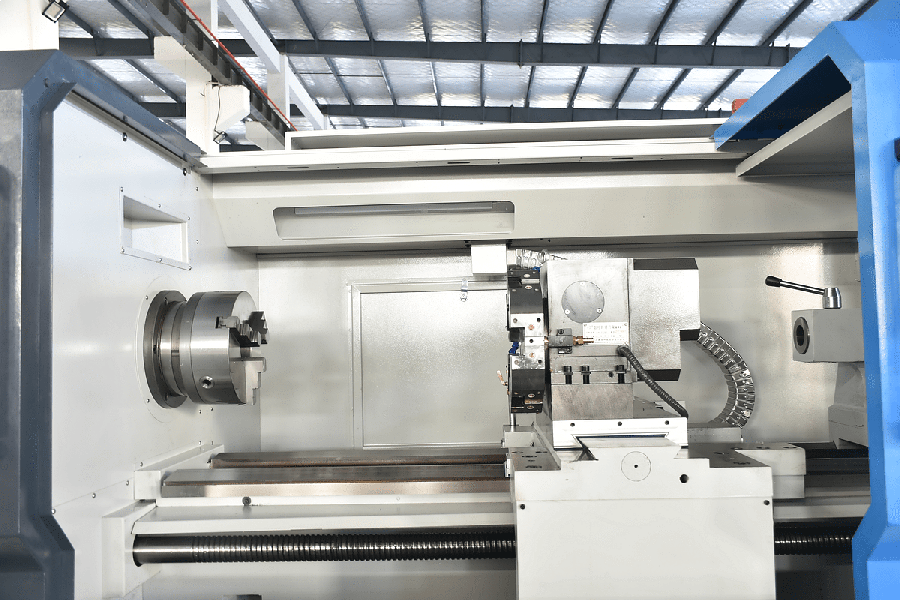

Станок токарный с ЧПУ MetalTec NEXT 50/1000, гидравлический патрон способен выполнять не только токарные, но и фрезерные работы. Это расширяет его возможности, благодаря чему станок пользуется популярностью среди бизнесменов и промышленников.

Сам агрегат довольно универсален, т.к. способен обрабатывать самые различные металлы. Главные плюсы данной модели: высокая производительность, технологичность, простота управления и длительным срок службы. Готовые детали отличаются своим высочайшим качеством и повторяемостью. Станок активно используется в различных отраслях промышленности, а также применяется в учреждениях образования и в быту.

Особенности:

• Горизонтальная станина из чугуна обеспечивает высокую жесткость
• Станина имеет индукционную закалку с твердостью > HRC55
• Гидравлическая задняя бабка
• Полное кабинетное ограждение
• Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
• Проходное отверстие шпинделя 65 мм
• Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
• Шкаф с электрокомпонентами, степень защиты IP54
• агрегат отличается небольшими размерами, благодаря чему его можно размещать в цехах малых размеров;
• мощный и долговечный двигатель работает стабильно;
• подача СОЖ в рабочую зону;
• небольшой вес, что упрощает погрузку и транспортировку;
• система быстрой смены рабочего инструмента, что позволяет решать сложные технические задачи в максимально сжатые сроки;
• защитная кабина входит в комплект поставки;
• отдельно стоящий электрошкаф для электрокомпонентов;
• автоматическая смазка направляющих и других подвижных узлов.

Конструктивные особенности:

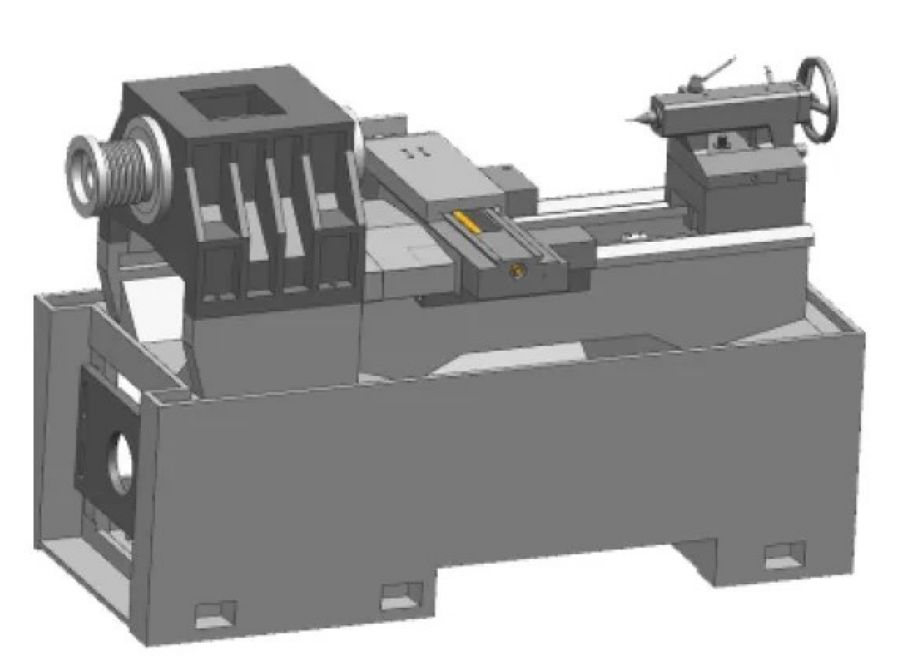

СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна. Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

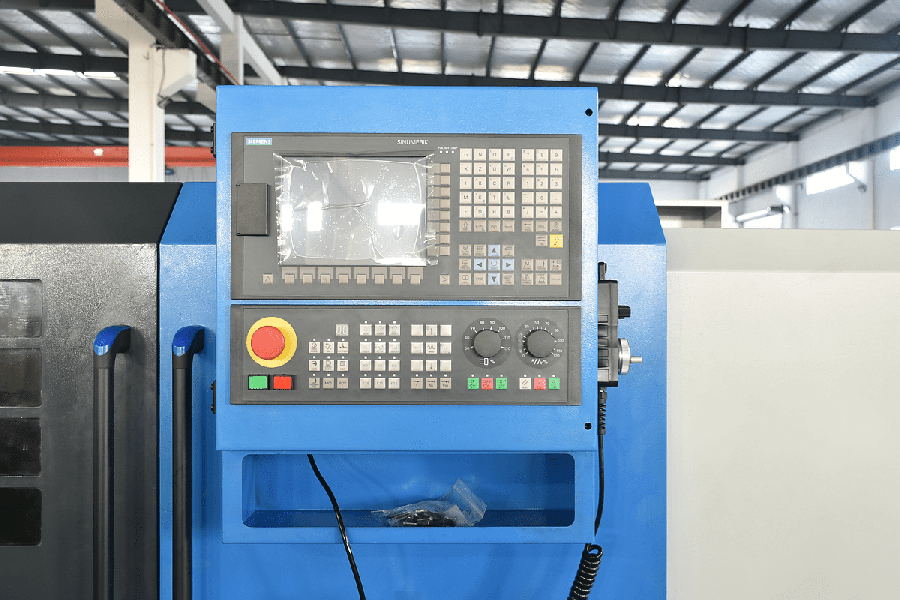

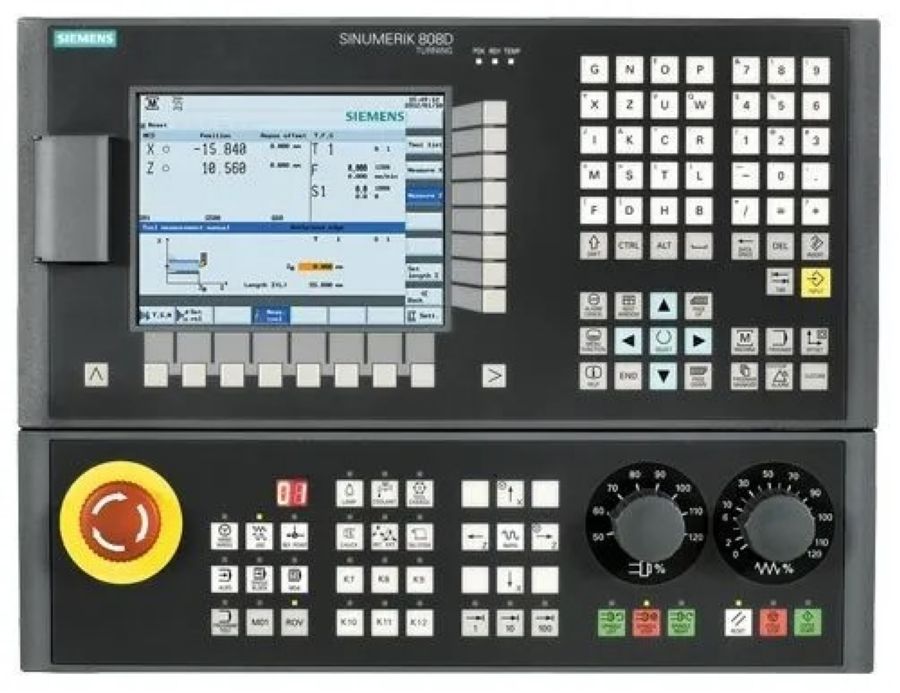

SINUMERIK 808D Advanced

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии
Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды

Приводная система SIEMENS

Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SIEMENS с их идеальными динамикой и точностью. Двигатели шпинделей SIEMENS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ

Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью.
В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

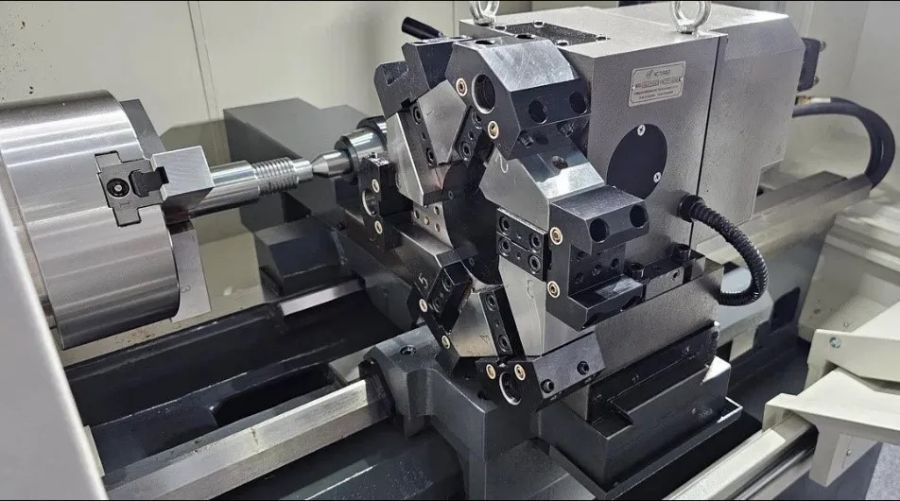

РЕВОЛЬВЕРНАЯ 8-ти ПОЗИЦИОННАЯ ГОЛОВКА


Максимальное количество устанавливаемых инструментов головки составляет – 6 шт., что делает ее более функциональной в сравнении с 4-х позиционной системой.
Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм.

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ

Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки.
Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.

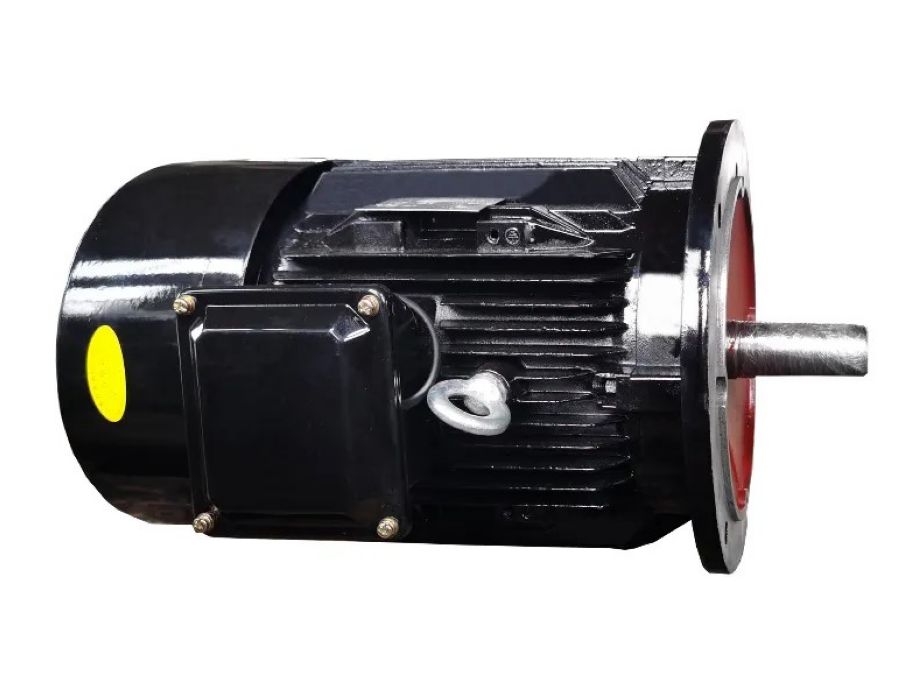

ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА VEICHI

Станок оснащен высокоскоростным надежным двигателем.
Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 5,5 кВт.

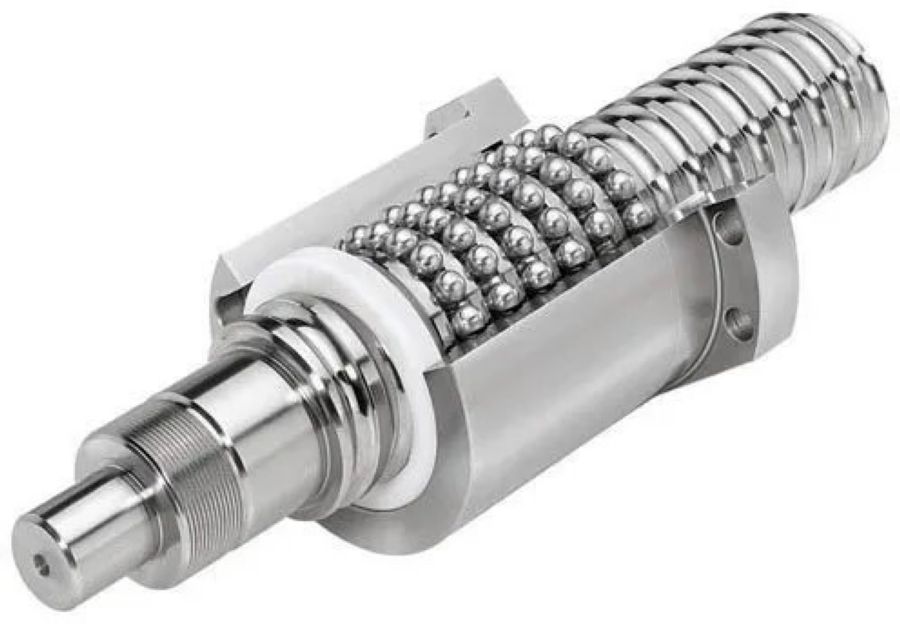

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).

Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

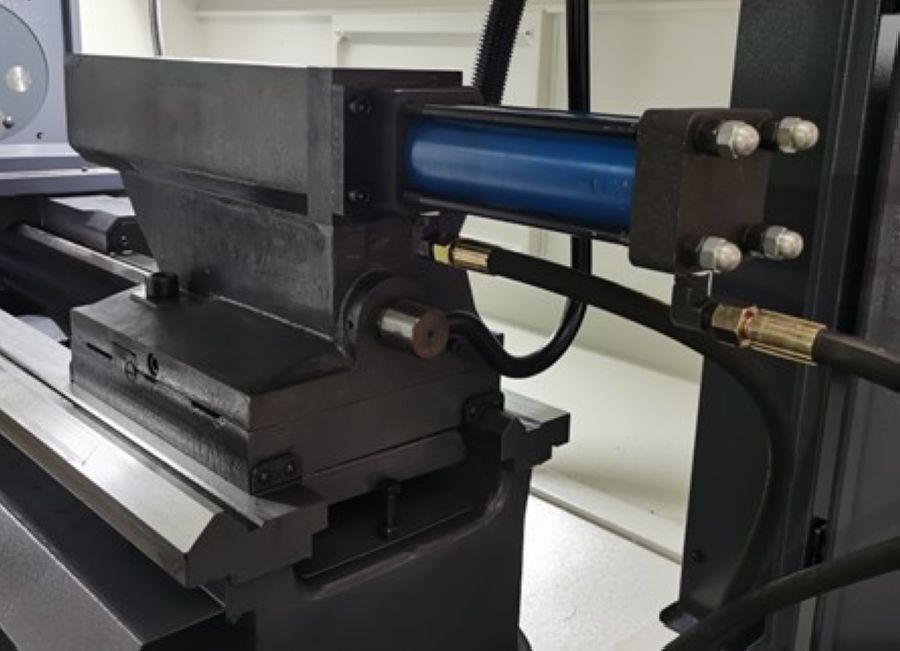

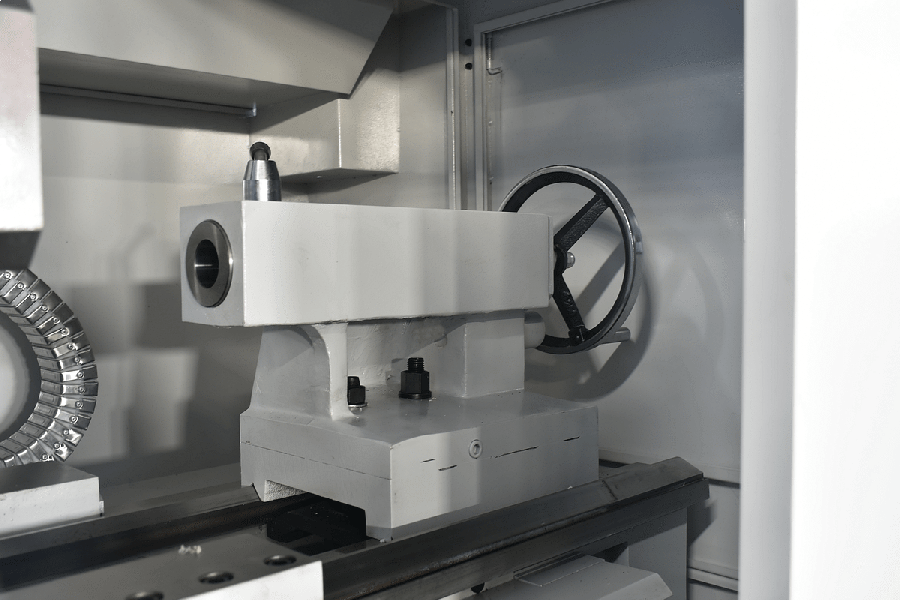

ЗАДНЯЯ ГИДРАВЛИЧЕСКАЯ БАБКА

Станок поставляется с задней бабкой с гидравлическим приводом. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

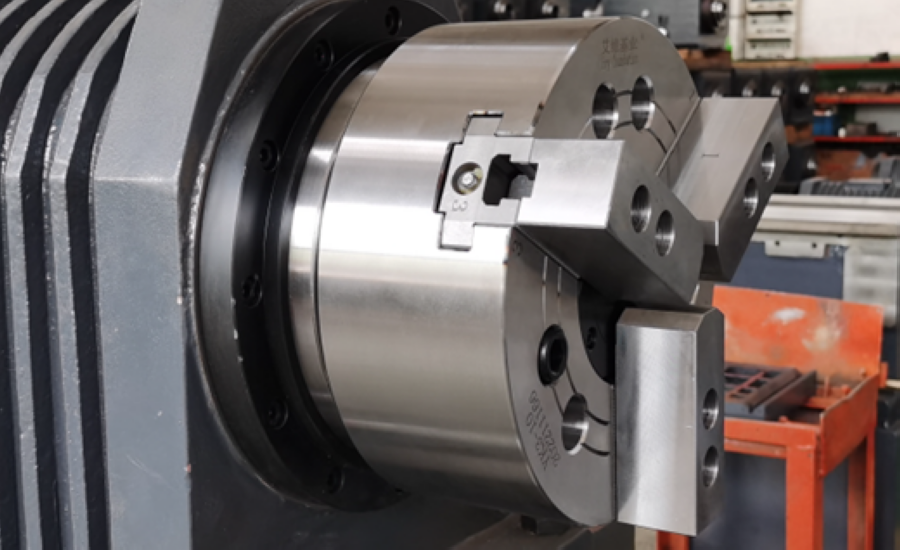

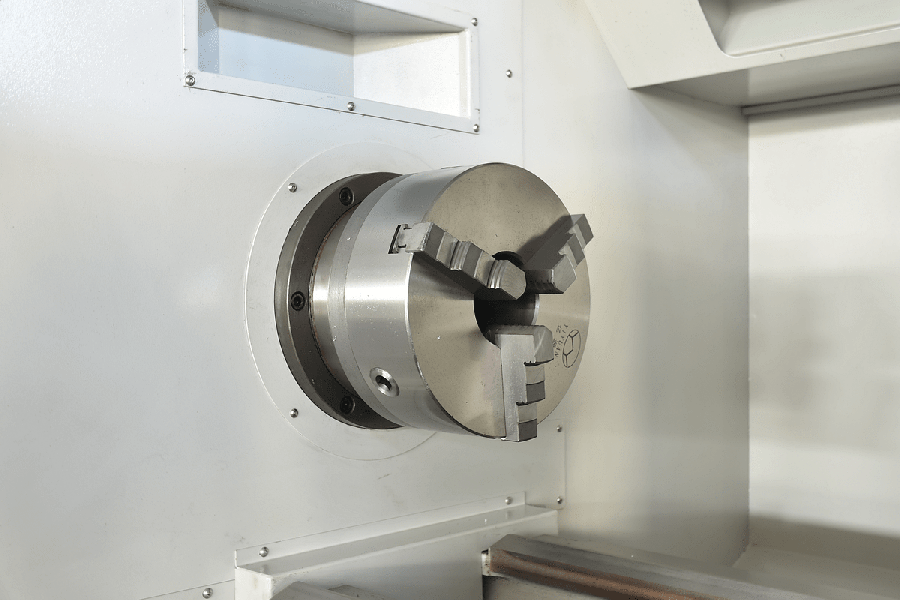

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)

На станке устанавливается токарный патрон диаметром 250 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ


Обеспечивает бесперебойную своевременную смазку узлов станка.

Стандартная комплектация:

• Система управления siemens 808d advanced
• Массивная станина из чугуна
• Направляющие скольжения
• 6-ти позиционный резцедержатель
• Высокоточный шпиндель
• Конструкция блока базирования шпинделя
• Высокоскоростной электродвигатель главного привода
• Шарико-винтовая передача (класс точности с3)
• 3-х кулачковый зажимной патрон (гидравлический зажим)
• Автоматическая система смазки
• Инструкция по эксплуатации

Оснастка для токарных станков

 Инструкцию вышлем по запросу
