Артикул: 20845         Производитель: MetalMaster         Гарантия: 1 год

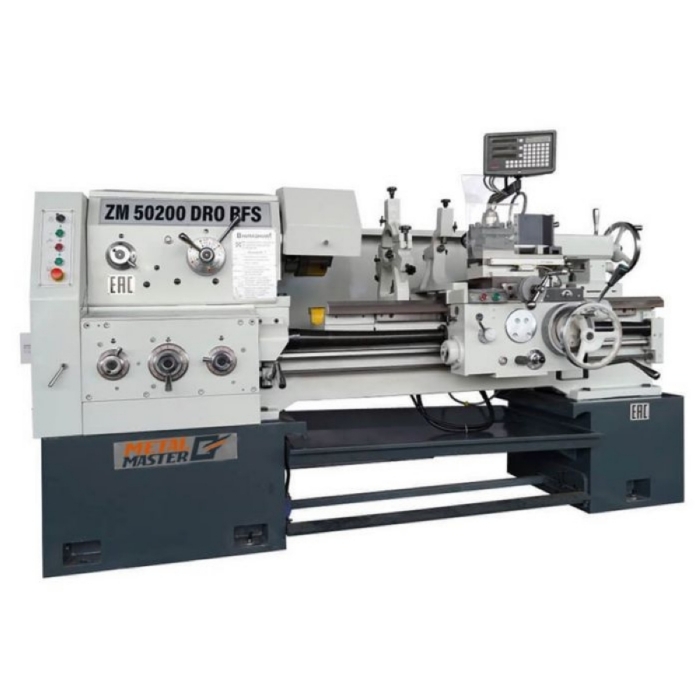

Станок токарно-винторезный Metal Master ZM 50200 DRO RFS
	Расстояние между центрами: 2000 мм Диаметр обр. над станиной: 500 мм Мощность: 7500 Вт/380 В   Ваша цена: 2625880 руб.  –  +
	Напишите нам на почту: sale@kratonkuban.ru	Обновление цен 21/11/2024 г.
	Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО платная.   Подробнее нажмите здесь	Звонок или WhatsApp:  +7(900) 246-86-60



Станок токарно-винторезный Metal Master ZM 50200 DRO RFS – это универсальный токарно-винторезный станок c быстрым перемещением суппорта, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.

Особенности конструкции станка Metal Master ZM 50200 DRO RFS

• Он обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
• Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

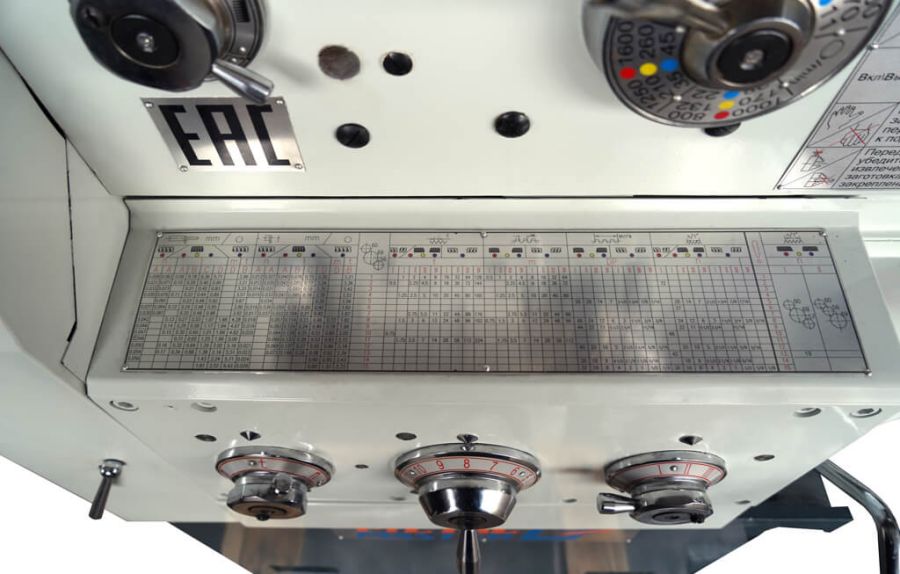

• Станок имеет удобную и понятную таблицу резьб и подач. Выбор шага резьб и подач осуществляется с помощью переключения рычагов.
• В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
• На шпиндельной бабке станка расположены кнопки включения и выключения подачи СОЖ, кнопка включения станка и грибок аварийной остановки.
• Внутренний диаметр шпинделя составляет 82 мм.

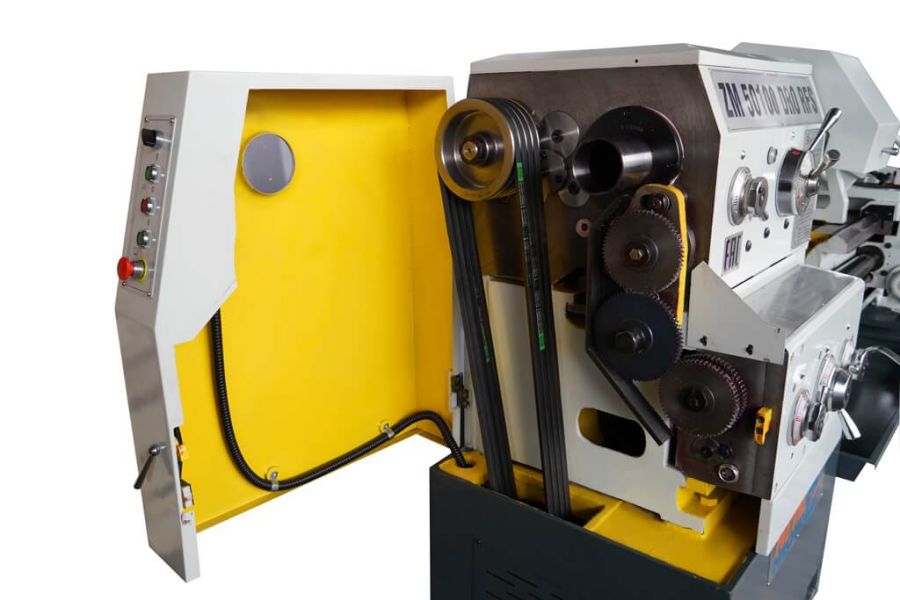

• Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Отличительной особенностью станка является наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.
• Защитная крышка шпиндельной бабки оснащена концевым выключателем.

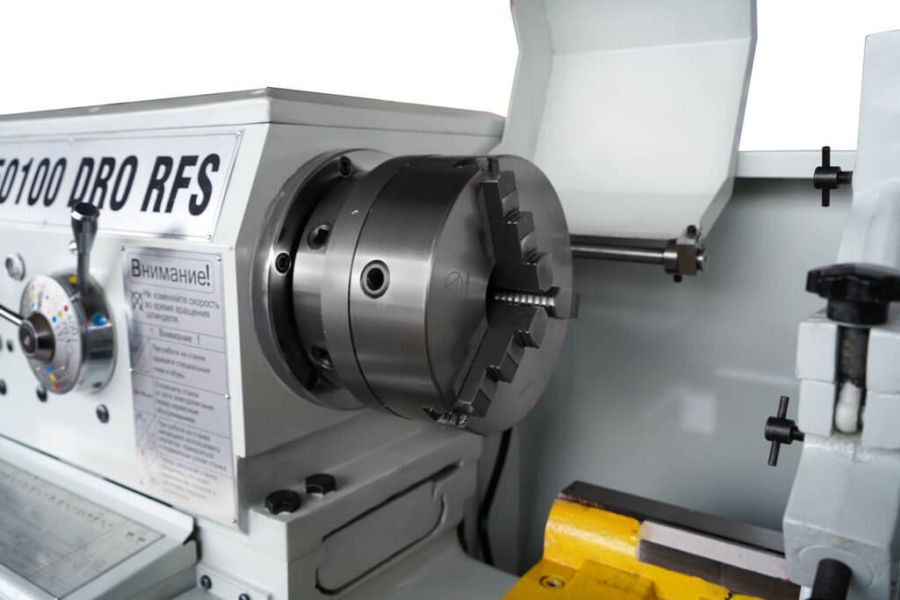

• Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Защитный кожух патрона оснащен концевым выключателем.
• В своей стандартной комплектации станок оснащен ножным тормозом.
• Вылет пиноли задней бабки – 150 мм.
• Поперечное смещение задней бабки составляет ±10 мм.

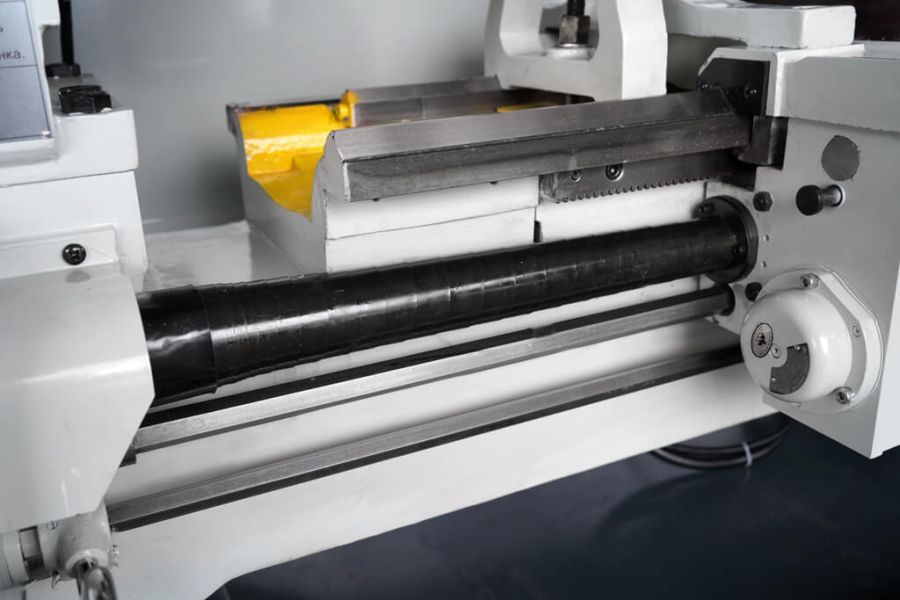

• На ходовой винт смонтирован телескопический защитный кожух для защиты от стружки.

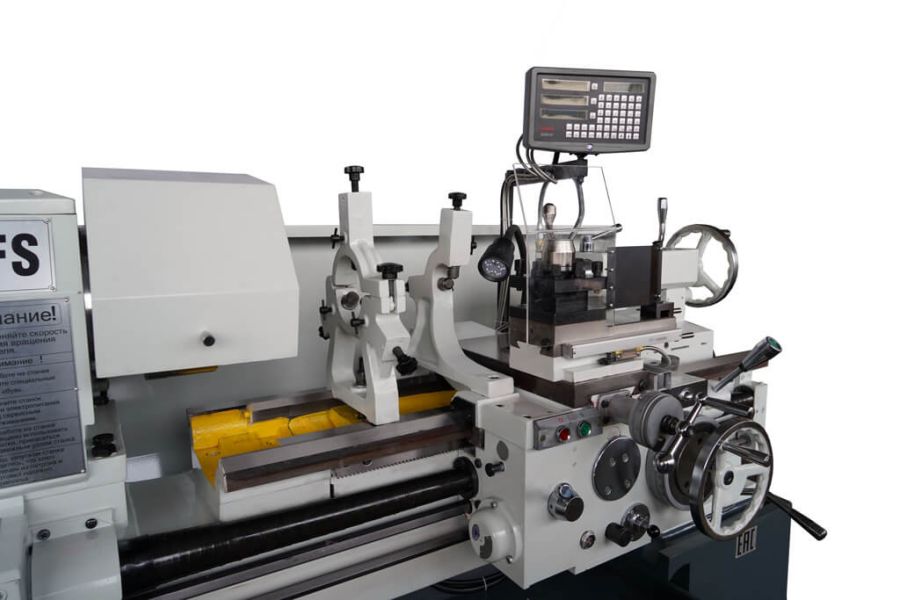

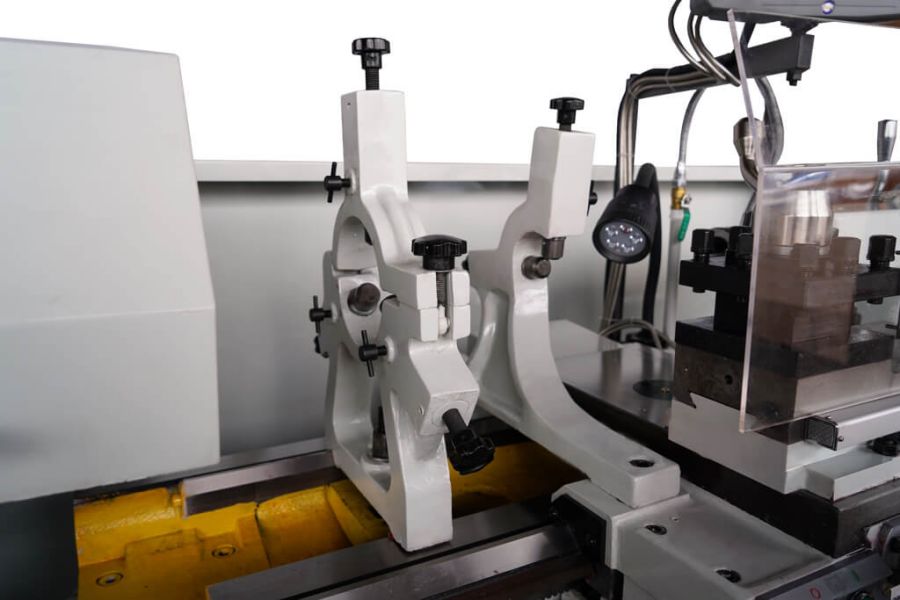

• Станок «в базе» комплектуется подвижным и неподвижным люнетами.
• Диапазон подвижного люнета 20~80 мм
• Диапазон неподвижного люнета 20~130 мм.
• Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 5 микрон. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

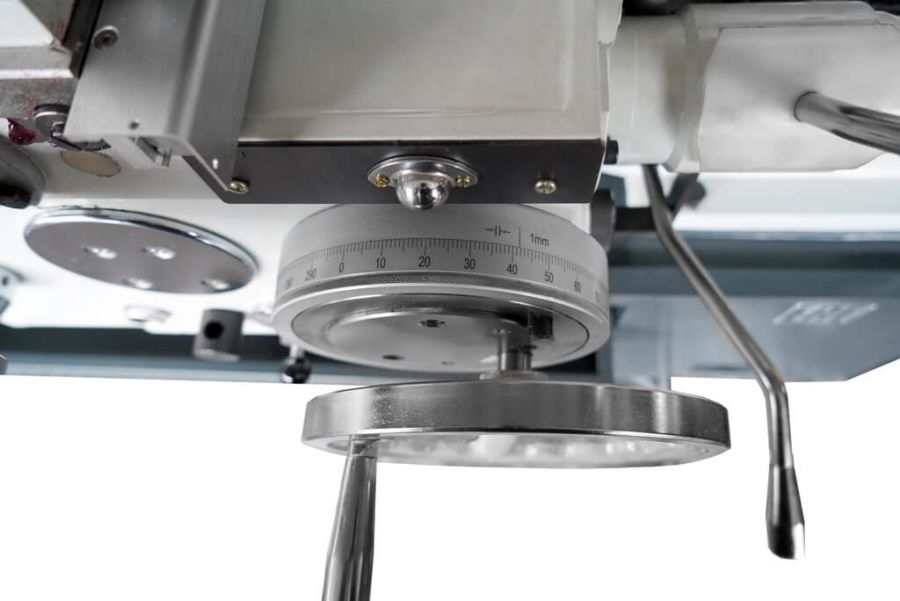

• Цена деления лимба продольной подачи составляет 1 мм.
• Цена деления лимба поперечной подачи составляет 0,05 мм.
• Цена деления лимба тонкой продольной подачи – 0,05 мм.

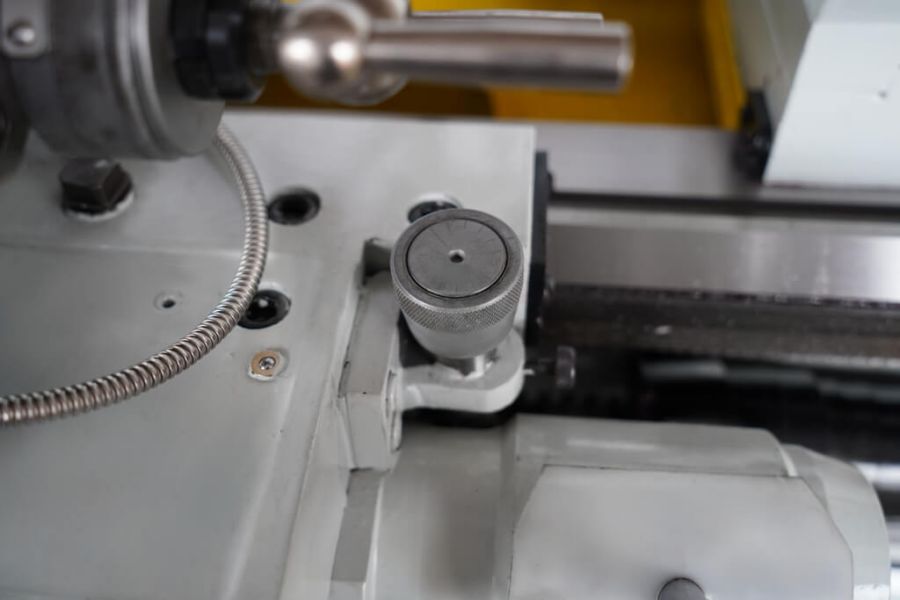

• Для удобства нарезания резьбы станок оснащен резьбоуказателем.
• Все подвижные части станка оснащены тавотницами.

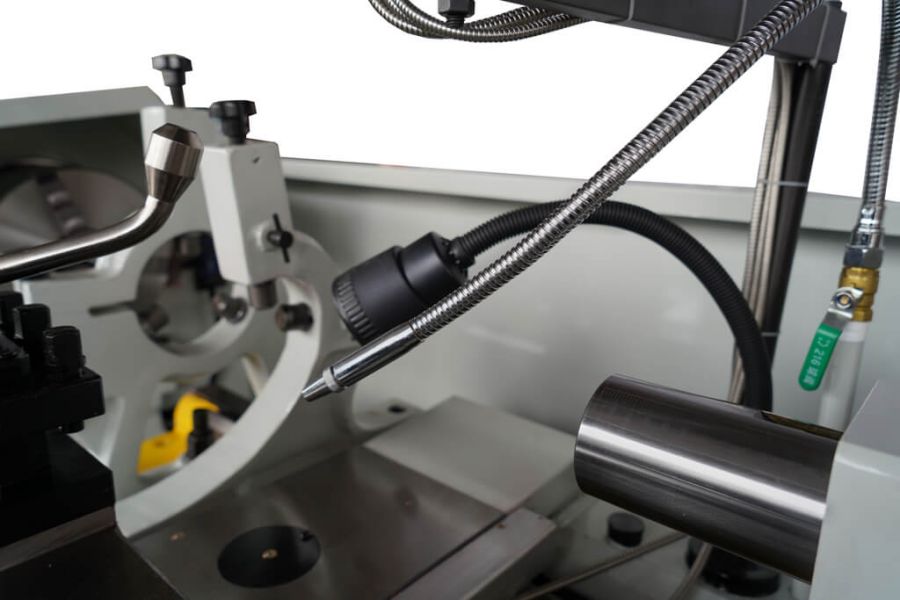

• Станок укомплектован системой подачи СОЖ, а также светильником местного освещения.
• В левой части суппорта расположен двигатель ускоренной подачи суппорта.
• С противоположной стороны суппорта находится рычаг включения ускоренного продольного и поперечного перемещения.
• Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC.
• Станок оснащен надежным двигателем мощностью 7,5 кВт.
• Токарный станок ZM 50200 DRO RFS оснащен маслоуказательными окошками для оперативного контроля уровня масла.
• 24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
• В ЗИП входят 4-кулачковый патрон, обратные каленые кулачки, вращающийся и не вращающийся упорные центра, конус-переходник, планшайба, набор ключей, опоры и руководство по эксплуатации на русском языке.

Стандартная комплектация:

• 3-х кулачковый патрон 250 мм;
• 4-х кулачковый патрон 320 мм;
• Неподвижный люнет 20-130 мм;
• Подвижный люнет 20-80 мм;
• Планшайба 630 мм;
• Защита патрона;
• Защита от брызг;
• Ножной тормоз;
• 3-осевое УЦИ;
• Защита суппорта;
• Быстрый холостой ход суппорта по двум осям (RFS);
• Защита ходового винта;
• Инструментальный ящик с набором ЗИП;
• Инструкция по эксплуатации на русском языке.

Оснастка для токарных станков

 Инструкцию вышлем по запросу
