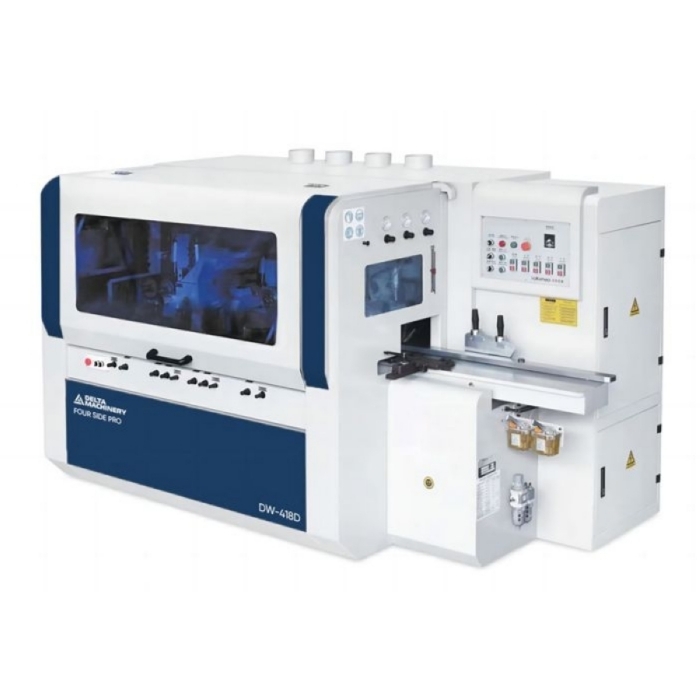

Станок строгальный четырехсторонний DELTAMACHINERY FOUR SIDE PRO DW-418D

Станок строгальный четырехсторонний 4-х шпиндельный DELTAMACHINERY FOUR SIDE PRO DW-418D закрытого типа предназначен для высокоточной четырехсторонней обработки деревянной заготовки с целью получения высококачественных изделий за один проход. После обработки на 4-х сторонних станках отпадает необходимость в последующем шлифовании профилированных и строганных поверхностей.

Сбалансированное расположение на всей протяженности станка рабочих узлов обеспечивает плавное прохождение заготовки максимальных сечений

Преимущества

• На станке имеется регулировка скорости, подача составляет 8-33 м/мин.
•  Каждый шпиндель приводится в движение независимым двигателем с высоким крутящим моментом.
•  Регулировка всех шпинделей вынесена на переднюю панель - проста в эксплуатации.
•  Твердая хромированная поверхность рабочих столов.
•  Основные подшипники на валах - SKF (Швеция), премиальное качество.
•  Оснащен электрическими компонентами SCHNEIDER Electric (Германия)
•  Элементы станина изготовлена из качественного литья, обладающего большой массой и высокой виброустойчивостью.
•  Подающие ролики с пневмоприжимом имеют возможность регулировать усилие, что способствует плавной подаче заготовок, различной толщины.

Конструктивные особенности

• На всех четырехсторонних станках Серии FOUR SIDE PRO используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на металлообрабатывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья.
• Передача вращения на приводные ролики происходит при помощи промышленных редукторов соединенных с карданными валами. В условиях больших нагрузок данное решение по праву является стабильным и надежным
• Имеют прецизионную обработку изготавливаются из термически обработанной стали. Все шпиндели комплектуются подшипниками SKF, что позволяет получать безупречное качество строганой поверхности с точностью до 0,01 мм. Перед установкой на станок шпиндели станка обкатываются для проверки качества и исключения биения.
• Подающий и рабочий столы при производстве проходят термообработку, что позволяет достичь максимальной прочности, так же столы имеют покрытие из твердого хрома для достижения повышенной износоустойчивости. Регулировка подающего стола осуществляется рычагами настройки.
• Все станки серии FOUR SIDE PRO оснащены двигателями увеличенной мощности в сравнении с конкурентами. Мощность двигателя зависит от конкретной модели станка и его возможностей обработки.
• Механизм подачи состоит из верхних и нижних стальных роликов. Рифленые ролики на входе и обрезиненные на выходе, приводятся в движение системой карданных приводов и редукторов. Рифленые ролики обеспечивают стабильную подачу, а обрезиненные ролики на выходе не оставят никаких следов даже на самых мягких породах древесины.
• Позволяет работать с заготовками длиной от 200 мм. (Устанавливается опционально)
• Независимая пневматическая регулировка трех групп подающих роликов позволяет настроить усилие прижима. Это необходимо для обеспечения надежной и плавной подачи материала по ходу всей обработки.
• Боковые прижимы на входе в станок и напротив правого вертикального шпинделя фиксируют заготовку и препятствуют ее смещению при обработке.
• Надежная панель управления учитывает класс данного оборудования и соответствует требованиям мощных агрегатов станка. Функционал панели: Аварийный стоп, включение/выключение и регулировка скорости подачи, включение/выключение шпинделей индикаторы и др.
