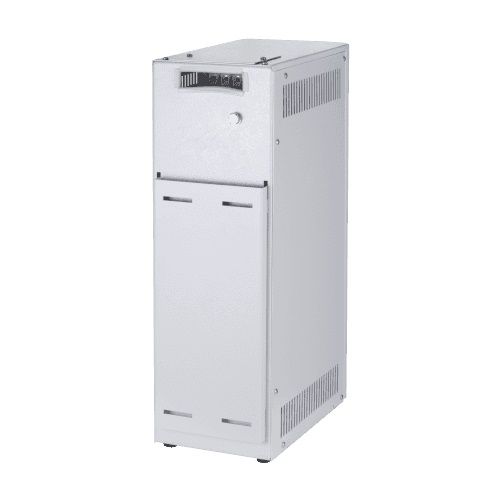

Стабилизатор электромеханический Каскад СН-4000 - обеспечивает поддержание выходного напряжения 220 В +/- 2,5% при изменении входного в диапазоне согласно техническим характеристикам изделия.

Стабилизатор напряжения выполняет следующие функции:

• автоматическое отключение нагрузки при понижении (повышении) напряжения сети ниже (выше) допустимого значения и возврат в рабочее состояние после нормализации напряжения;
• отключение нагрузки при перегрузке стабилизатора (характеристика отключения «Z»);
• защита нагрузки от электромагнитных помех питающей сети и гашение мощных импульсных помех атмосферного и индустриального характера с помощью полупроводниковых ограничителей с большой энергией рассеивания;
• защита от короткого замыкания внутри стабилизатора и в нагрузке.

Режим работы стабилизатора — продолжительный, независимо от режимов работы нагрузки. Допускается работа стабилизатора от дизель-генераторных установок.

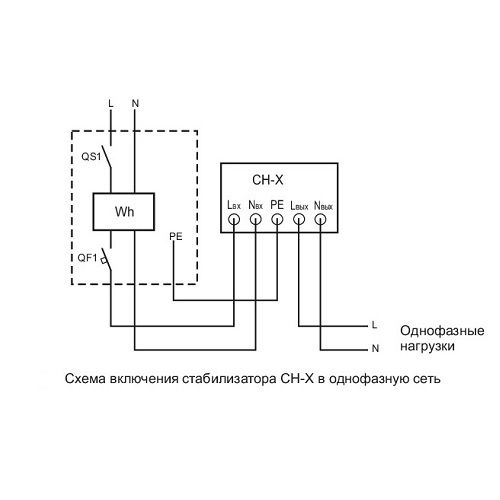

Изделие выполнено в виде блока, который может быть установлен на полу или закреплен на стене при помощи кронштейна. Для однофазной сети используется один стабилизатор, для трехфазной сети необходимо три стабилизатора, включенных по схеме «звезда».

Подключение блока осуществляется через клеммные колодки, находящиеся под верхней крышкой.

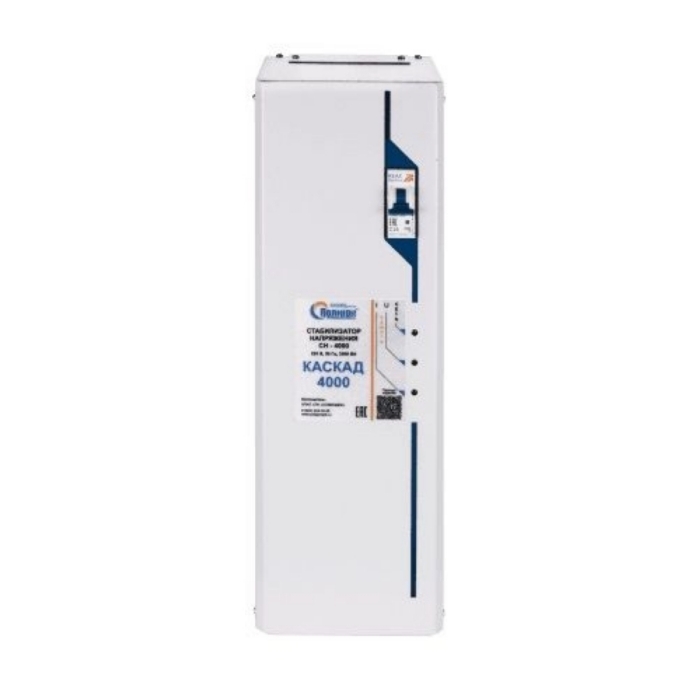

На передней панели блока находятся:

• индикатор «CЕТЬ» для контроля наличия входного напряжения;
• индикатор «U» для индикации отключения нагрузки при пониженном (повышенном) выходном напряжении;
• индикатор «I» для индикации отключения нагрузки при перегрузке по току;
• автоматический выключатель для защиты по входу стабилизатора.
