Артикул: ШДГ-35УН (35т)         Производитель: Россия         Гарантия: 12 месяцев

Шинодыр для уголка ШДГ-35УН (35т)
	Глубина от оси отверстия - 95мм Толщина листа до 12мм Диаметры: 10.5, 13.8, 17, 20.5мм   Ваша цена: 33620 руб.  –  +
	Напишите нам на почту: sale@kratonkuban.ru	Обновление цен 21/11/2024 г.
	Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО платная.   Подробнее нажмите здесь	Звонок или WhatsApp:  +7(900) 246-86-60

Подобрать гидростанцию

В наличии гидромаслостанции одно и двухпоточные с ручным и электрораспределителем, педалью (220/380В)

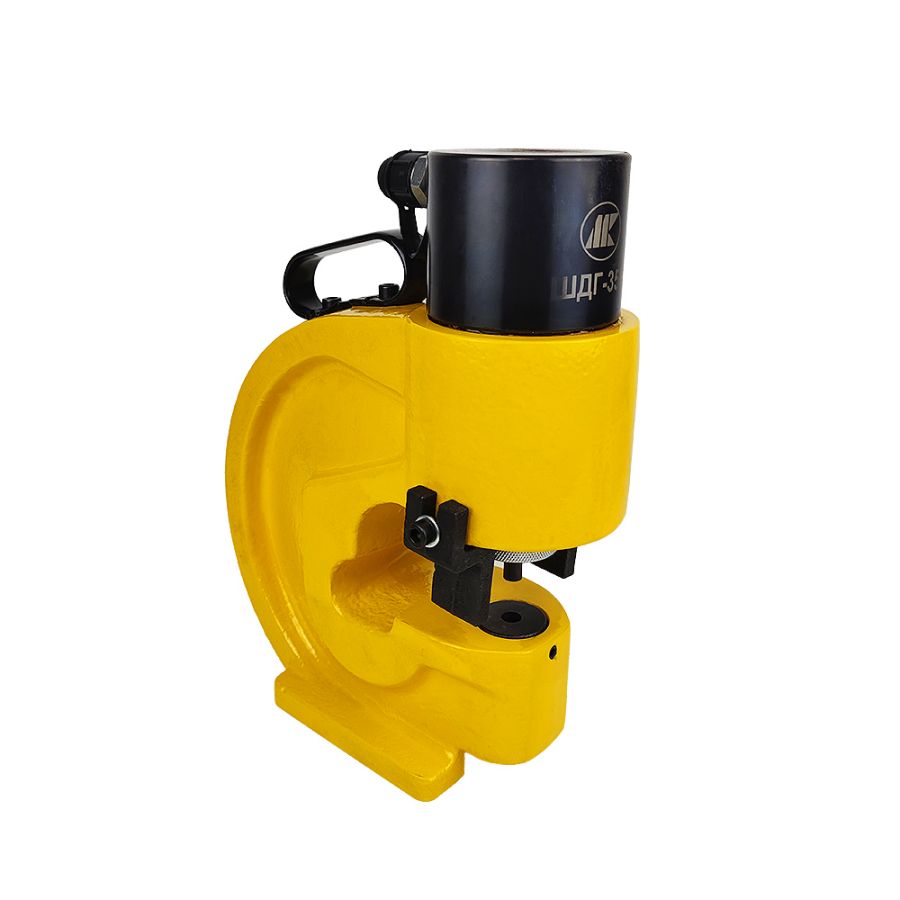

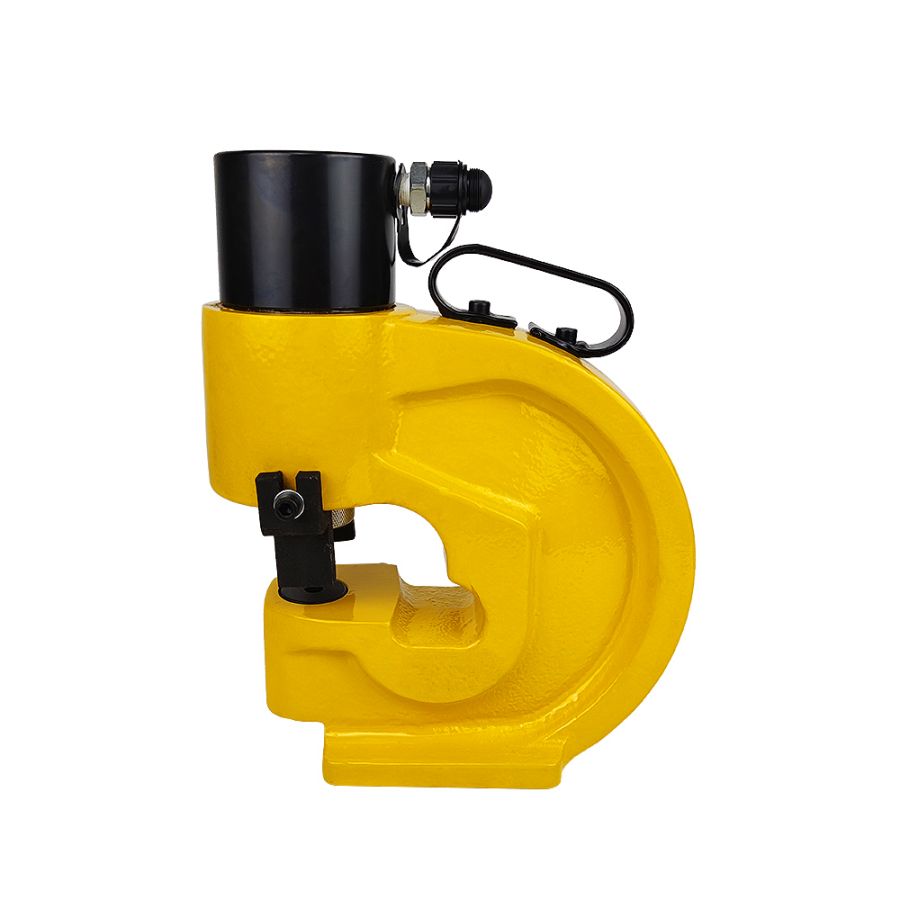

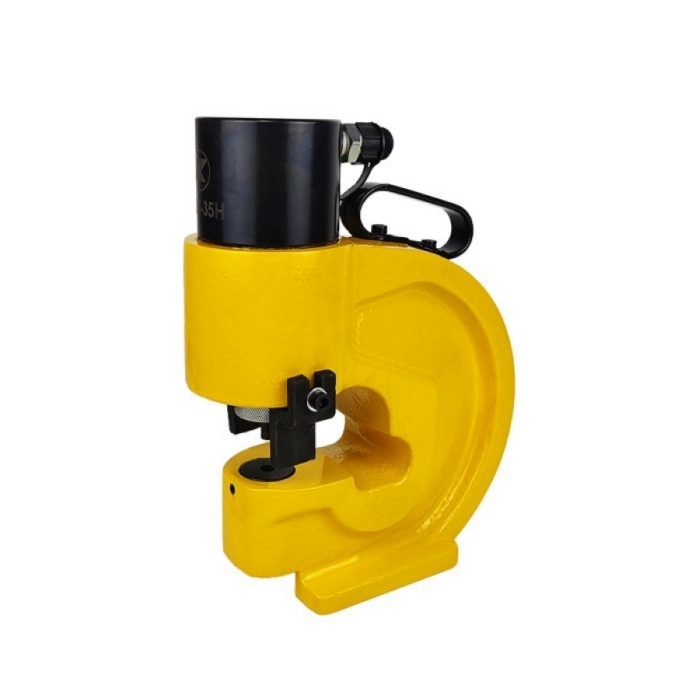

Гидравлический шинодыр с выносным насосом ШДГ-35УН предназначен для перфорирования медных и алюминиевых токоведущих шин толщиной до 12мм.

Поставляется без гидравлического насоса!

В качестве привода можно использовать любую маслостанцию одностороннего действия с ручным или электромагнитным управлением.

Отверстие в гидроцилиндре (куда ввинчена ответная часть БРС для подключения насоса) имеет коническую резьбу 3/8"

УСТРОЙСТВО ГИДРАВЛИЧЕСКОГО ШИНОДЫРА

Гидравлический шинодыр ШДГ-35УН состоит из литого корпуса, гидроцилиндра с рукояткой для переноски. На шток гидроцилиндра шинодыра устанавливаются сменные насадки для прошивки отверстий различного диаметра (11.1мм, 14.3мм, 17.5мм, 20.6мм). Гидроцилиндр одностороннего действия с пружинным возвратом штока может работать совместно с гидравлическим насосом с давлением до 700бар. На гидроцилиндре установлена ответная часть БРС. С шинодыром можно использовать ручной гидравлический насос, маслостанцию с ручным управлением или маслостанцию с педалью.

ПРИНЦИП РАБОТЫ ШИНОДЫРА

1. Подключите рукав высокого давления с БРС к шинодыру и к маслостанции / гидравлическому насосу. Если ответная часть БРС на шинодыре не соответствует БРС на рукаве высокого давления ручного насоса или маслостанции, то потребуется ее заменить. Если маслостанция используемая с шинодыром имеет рабочее давление более 700 бар, то необходимо понизить предельное давление насосной станции.
2. Установите сменную насадку требуемого диаметра на шток шинодыра и надежно закрепите ее специальным ключом.
3. Проверьте работу шинодыра на холостом ходу, затем сбросьте давление в системе.
3. После возврата штока разместите обрабатываемую деталь в рабочем пространстве. Произведите перфорацию шины / листа / полосы, сбросьте давление в системе. Шток под действием пружины вернется в исходное верхнее положение. При перфорации тонких электротехнических шин или листов во время возврата штока между шиной и упорами шинодыра следует поместить специальную скобу (входит в комплект шинодыра).

Дополнительные размеры насадок (приобретаются отдельно):

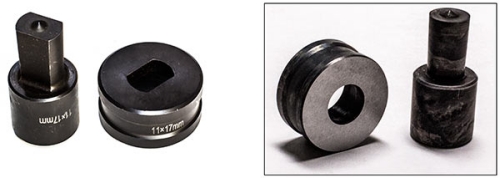

Круглые, овальные матрицы и пуансоны для пробивки отверстий
Производство круглых матриц / пуансонов любого размера для шинодыра на заказ

Цена: 1500 руб. с НДС - круглые
Цена: 2000 руб. с НДС - овальные

Цена указана для матриц и пуансонов типовых размеров:

Круглые для шинодыра ШДГ-35Н: 5.5, 6.5, 8.5, 10.5, 11.1, 13.0, 14.3, 17.5, 20.6, 22.5 мм
Круглые для шинодыра ШДГ-31Н: 5.5, 6.5, 8.5, 10.5, 11.1, 13.0, 14.3, 17.5, 20.6 мм

Овальные для шинодыра ШДГ-35Н: 6.5х10, 6.5х15, 8.5х13, 8.5х20, 11х17, 11х23, 13х20, 13х23, 17х23 мм
Овальные для шинодыра ШДГ-31Н: 6.5х10, 8.5х13, 11х17, 13х20 мм

Возможно изготовление матриц и пуансонов для пробивки отверстий по размерам заказчика (в зависимости от количества, цена может отличаться). Комплект матриц предназначен для перфорирования отверстий в стальных балках, листах, электротехнических шинах (Сталь 3 - толщина до 10 мм, медь и алюминий - толщина до 12 мм).
