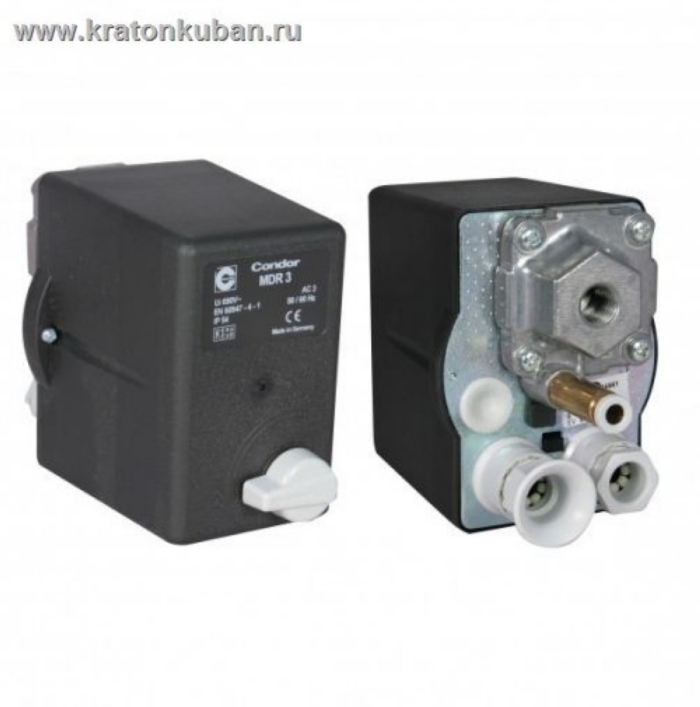

Реле давления-маностат MDR 3 Condor (380В/20А)

Артикул: 4996162073         Производитель: Condor         Гарантия:

Реле давления-маностат MDR 3 Condor (380В/20А)

Реле давления-маностат MDR 3 Condor (380В/20А)




Для компрессоров AirCast давлением 16 bar
Напряжение: 380 В/20А



Ваша цена: 0 руб.

 –  +

Напишите нам на почту: sale@kratonkuban.ru

Обновление цен 17.09.2024 г.

Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО платная.   Подробнее нажмите здесь

Звонок или WhatsApp:
+7(900) 246-86-60







ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

№ п/п Марка Модель Артикул Макс. ток, А Модель компрессора AirCast
1 Condor(Germany) MDR 3 GFA 4996110673

6

LB30, 2,2кВт,380В)
2 Condor(Germany) MDR 3 GFA 4996111073

10

LB40- 3кВт, LB50- 4кВт
3 Condor(Germany) MDR 3 GFA 4996111673

16

LB75-5,5кВт , АВ858), LT100-7.5кВт
4 Condor(Germany) MDR 3 HFA 4996162073

20

компрессоры на 16 bar
5 Condor(Germany) MDR 3 HFA 4996162493

24

LT100 -11 кВт

1 Крышка

2 Ручка включения/ выключения

3 Регулировка интервала между давлением выключения и включения

4 Регушировки давления выключения

5 Настройка теплового реле

6 Подключение доп. комплектующих

7 Присоединение к системе

8 Разгрузочный клапан

9 Стикер с обозначением контактной группы

10 Входы электрокабелей



CONDOR WERKE - №1 в разработке и производстве реле давления, также устройств переключения и электронных решении для управления работой насосов, компрессоров и электродвигателей.

Год основания: 1893 г.

Центральный офис расположен в г. Эннигерло, Германия

Основанная как машиностроительное производство, на заре своей деятельности компания выпускала малую сельхозтехнику. С течением времени ассортимент компании расширялся, и на рубеже 20 века компания стала производить насосы и комплектующие к ним.
Мембранное пружинное устройство для автоматического включения и отключения насоса (реле давления), изобретенное инженерами компании CONDOR в 1935 г., произвело революцию в сфере управления насосным оборудованием и кардинально изменило направление деятельности компании.

CONDOR - изобретатель реле давления, патент получен в 1935 г.
С этого момента компания сосредоточилась на разработке электронных и электронно-механических компонентов для контроля и управления работой насосов, позднее компрессоров и электродвигателей

Регулировка реле давления MDR 3

Регулировка реле MDR 3 проводится при снятой крышке (1) в следующем порядке:

  1. Сжимая или разжимая винтом большую пружину (4), выставляем давление отключения (горизонтальная ось графика). (делается под давлением, по пол-оборота. Пользователю компрессора в период гарантии регулировать давление не разрешается)
  2. Сжимая или разжимая винтом малую пружину (3), выставляем интервал между давлением отключения и включения. (винт опломбирован, лучше его никогда не трогать)
  3. Провести настройку теплового реле на необходимую величину силы тока. Настройка проводится поворотом регулировочного желтого колеса со шкалой (5) (необходимо проверять и устанавливать правильное значение каждый раз при замене прессостата)

*Направление вращения регулировочных винтов указано стрелками.

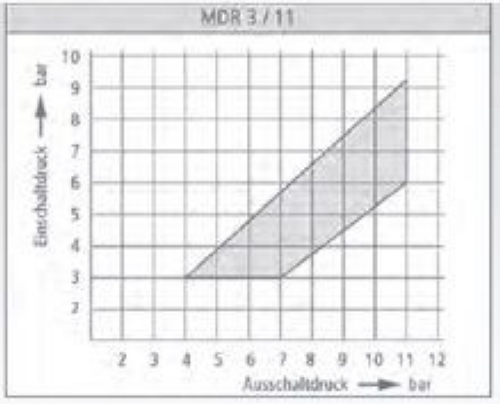

Диапазон регулировки реле давления MDR 3 находится в заштрихованной области графика давления MDR 3
