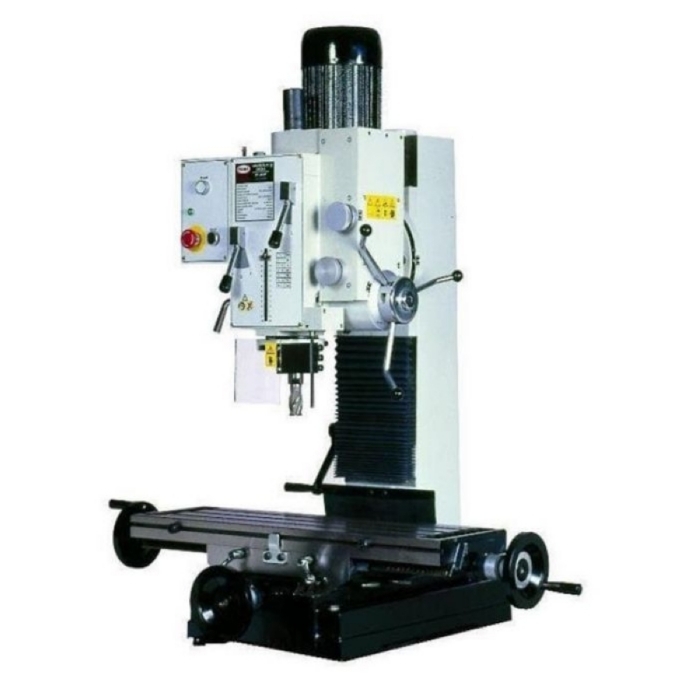

Вертикально-фрезерный станок FP-48SP - предназначен для обработки деталей или корпусов из различных материалов в условиях мелкосерийного производства, а так же в ремонтных мастерских. В данной модели предусмотрена тонкая подача шпинделя и регулировка глубины сверления. На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции обработки осевым режущим инструментом.

1. Электродвигатель главного привода.2. Фрезерная головка с коробкой передач.3. Пульт управления.4. Ручка переключения диапазона скоростей шпинделя.5. Ручка переключения скорости вращения шпинделя.6. Шпиндель.7. Ручка зажима подачи шпинделя.8. Защитный экран.9. Стол.10. Маховик ручной поперечной подачи стола.11. Маховик ручной продольной подачи.12. Ручка перемещения фрезерной головки.13. Ручка подачи шпинделя.14. Маховичок микроподачи шпинделя.15. Маховичок выбора скорости подачи шпинделя.16. Стойка станка.17. Основание.

Корпусные детали станка FP – 48 SP, стол 9 и основание 17 изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Главный привод фрезерного станка обеспечивается асинхронным двигателем 1, который соединён с коробкой передач. Фрезерная головка 2 с коробкой передач сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка, для работы шпинделя под углом. Стойка фрезерного станка установлена на основании 17, составной частью которого является крестообразный подвижный стол. Продольная подача стола производится вручную с помощью моховика 11. Поперечная подача стола производится вручную с помощью маховика 10.

Комплектация

Инструкция скоро появится
