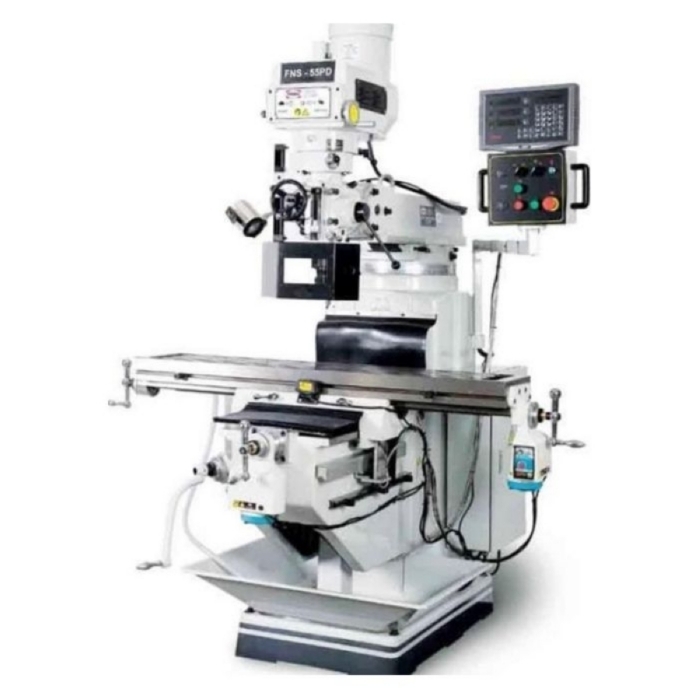

Широкоуниверсальный фрезерный станок FNS-55PD - предназначен для обработки резанием при помощи осевого режущего инструмента, наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, тел вращения, отверстий, резьбовых соединений, зубьев зубчатых колёс и т.п. Станок FNS – 55PD находит широкое применение в мелкосерийном производстве и в производстве средней серии, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

В данной модели установлено устройство цифрового измерения по трём осям, ускоренная вертикальная подача консоли, предусмотрена автоматическая подача стола в обоих направлениях, рабочее освещение и система охлаждения СОЖ.

На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции.

Основные узлы и детали оборудования

1. Станина. 2. Хобот. 3. Шпиндельная головка. 4. Электродвигатель. 5. Коробка скоростей. 6. Пульт управления. 7. Дисплей. 8. Стол. 9. Поддон. 10. Основание. 11. Консоль

Фрезерный станок FNS-55PD состоит из следующих основных узлов: станина 1, хобот 2, шпиндельная головка 3, электродвигатель, коробка скоростей 5, стол 8, основание 10 и консоль 11.

Базой станка является станина 1, жестко закрепленная к основанию 10. По вертикальным направляющим станины движется консоль 11 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки (подача по оси Y), а по направляющим салазок в продольном направлении – стол 8 (подача по оси X). Спереди консоли смонтирован электрический привод поперечной подачи (ось Y). На правом торце стола смонтирован электрический привод продольной подачи (ось X).

На станине установлен хобот 2, который вращается на 3600 вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка, состоящая из шпиндельной головки 3, коробки скоростей 5 и электродвигателя 4 закреплена на переднем торце хобота 2. Фрезерная головка наклоняется вправо- влево на 90? и вперёд-назад на 45?. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни и перемещением пиноли. Шпиндель оснащён конусом ISO 40(DIN 2080), в который можно вставить сверлильный патрон на оправке или инструмент с конусом ISO 40(DIN 2080). Главное движение шпиндель получает от электродвигателя 4 через коробку скоростей 5 (бесступенчатого вариатора с раздвижными коническими шкивами) и блока шестерен, позволяющий изменять диапазон скоростей вращения шпинделя. В шпиндельной головке установлен механизм вертикального механического перемещения шпинделя.

Дополнительная информация

Автоматическая ускоренная подача с бесступенчатой регулировкой скоростей

Массивная станина

Централизованная смазка

Пульт управления с УЦИ

Комплектация:

 Инструкция по запросу
