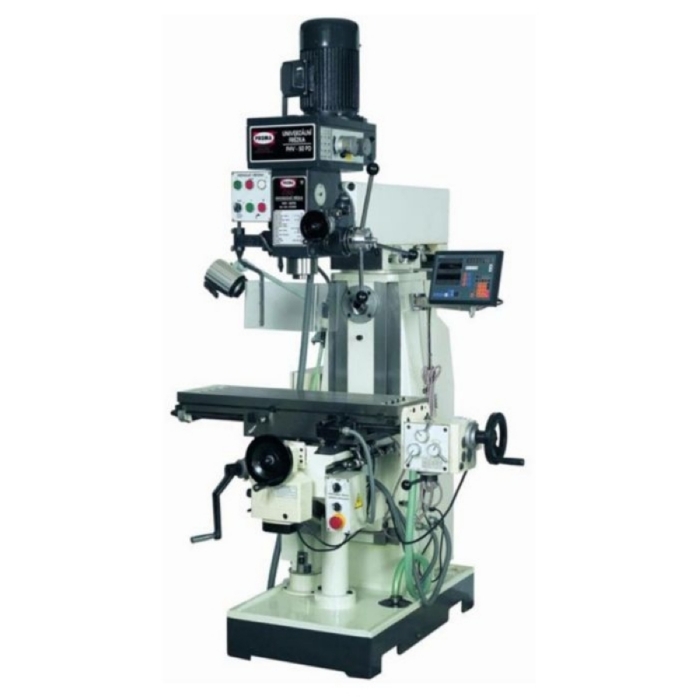

Универсальный фрезерный станок по металлу PROMA FHV-50PD с цифровым измерением

Артикул: 25330051         Производитель:          Гарантия: 3 года

Универсальный фрезерный станок по металлу PROMA FHV-50PD с цифровым измерением

Универсальный фрезерный станок по металлу PROMA FHV-50PD с цифровым измерением



Мощность: 1500 Вт/380 В
Частота вращения шпинделя: 115-1750 об/мин
Вес: 700,0 кг



Ваша цена: 1080360 руб.

 –  +

Напишите нам на почту: sale@kratonkuban.ru

Обновление цен 27.03.2024 г.

Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО платная.   Подробнее нажмите здесь

Звонок или WhatsApp:
+7(900) 246-86-60





 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение 400В
Потребляемая мощность 1500Вт
Макс. диаметр сверления 50мм
Макс. диаметр горизонтальной фрезеровки 100мм
Макс. диаметр вертикальной фрезеровки 25мм
Диапазон оборотов горизонтального шпинделя 60-1350 об/мин (9ст.)
Диапазон оборотов вертикального шпинделя 115-1750 об/мин (8ст.)
Угол наклона фрезерной головки ± 60 градусов
Размер стола 800х240мм
Размер основания 400х635мм
Конус шпинделя Мк4
Поперечный ход стола 210мм
Продольный ход стола 380мм
Ход шпинделя 120мм
Автоподача продольная 24-720мм/мин.
Ход шпинделя 120мм
Расстояние от вертикального шпинделя до стола 80-435мм
Расстояние от вертикального шпинделя до станины 260-540мм
Расстояние от горизонтального шпинделя до стола 30-210мм
Одно деление нониуса – продольный ход 0,02мм
Одно деление нониуса – поперечный ход 0,02мм
Одно деление нониуса – тонкая подача шпинделя 0,02мм
Т-образный паз стола 14мм
Габариты 1280х1100х1920мм
Масса 700кг





Универсальный фрезерный станок FHV-50PD - предназначен для обработки деталей или корпусов из различных материалов в условиях среднесерийного и мелкосерийного производства, а так же в ремонтных цехах и мастерских.

В данной модели установлено рабочее освещение, устройство цифрового измерения по двум осям, автоматическая подача стола по двум направлениям, предусмотрена тонкая подача шпинделя, регулировка глубины сверления и система охлаждения СОЖ.

На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции обработки осевым режущим инструментом.

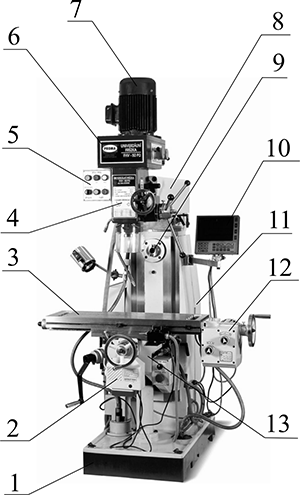

Основные узлы и детали оборудования

1. Основание. 2. Частотный преобразователь поперечной подачи стола. 3. Шпиндельная головка. 4. Стол. 5. Пульт управления. 6. Коробка скоростей вертикального шпинделя. 7. Электродвигатель привода вертикального шпинделя. 8. Хобот. 9. Горизонтальный шпиндель. 10. Пульт управления считывающих устройств*. 11. Станина. 12. Коробка продольной подачи стола. 13. Консоль.

Фрезерный станок FHV-50PD (FHV-50P) состоит из следующих основных узлов: станина 11, хобот 8, шпиндельная головка 3, электродвигатель привода вертикального шпинделя 7, коробка скоростей вертикального шпинделя 6, стол 3, основание 1 и консоль 13.

Базой станка является станина 11, жестко закрепленная к основанию 1. По вертикальным направляющим станины движется консоль 13 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки (подача по оси Y), а по направляющим салазок в продольном направлении – стол 4 (подача по оси X). Спереди консоли смонтирован частотный преобразователь поперечной подачи стола (имеется только на станке FHV-50PD). На правом торце стола смонтирована коробка продольной подачи стола 12. На станине установлен хобот 8, который вращается на 3600 вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка состоящая из шпиндельной головки 3 вертикального шпинделя, коробки скоростей 6 и электродвигателя 7 закреплена на переднем торце хобота 2. Фрезерная головка наклоняется вправо- влево ±60?. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни и перемещением пиноли. Шпиндель оснащён конусом МкIV, в который можно вставить сверлильный патрон на оправке или инструмент с конусом МкIV. Главное движение шпиндель получает от электродвигателя 7 через коробку скоростей 6. Горизонтальный шпиндель 9 смонтирован в станине на шарикоподшипниках. Главное движение шпиндель получает от отдельного электродвигателя установленного внизу станины через ремённую передачу.

Фрезерный станок FHV-50PD оснащён линейками цифрового отчёта перемещения стола по осям X, Y и пульт управления считывающих устройств 10.

Дополнительная информация

Органы управления на фрезерной головке

1. Штурвал ручной тонкой подачи пиноли шпинделя.
2. Рукоятка ручного перемещения пиноли шпинделя.
3. Рукоятка включения ручной тонкой подачи пиноли шпинделя (Болт закручен – пиноль перемещается при помощи штурвала 1. Болт ослаблен – пиноль перемещается рукоятками 3).
4. Рукоятка зажима пиноли.









Комплектация:

Оправка для патрона MK 4 В18 1шт
Оправка расточная 1шт
Патрон сверлильный 1-16 В18 1шт
Штурвал подачи стола 2шт.
Штурвал тонкой подачи шпинделя 1шт.
Рукоятка консоли 1шт.
Ручки для перемещения пиноли шпинделя 3шт.
Ручка для штурвала тонкой подачи шпинделя 1шт.
Штанга М14х420 и М14хх290 для крепления инструмента 2шт.
Оправка горизонтального шпинделя L 395 O 22 и 27мм 2шт.
Защитный экран 1шт.
Инструмент:
Ключ сверлильного патрона 1шт.
Ключ торцевой шестигранный 5мм 1 шт.
Ключ рожковый 21 Х 24 1шт.
Клин для снятия инструмента 1 шт.
Патрон цанговый с цангами 4,5,6,8,10,12,16мм Комплект
Инструкция по эксплуатации

Инструкция в формате PDF Инструкция по запросу
