Артикул: ПГЛ-114Н         Производитель: КНР         Гарантия: 12 месяцев

Пресс-перфоратор для листового металла ПГЛ-114Н
	Аналог от производителя: ПГЛ-60Н Для пробивки отверстий в стальных листах (диаметры:63, 76, 80, 89, 100, 114мм)   Ваша цена: 29400 руб.  –  +
	Напишите нам на почту: sale@kratonkuban.ru	Обновление цен 21/11/2024 г.
	Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО платная.   Подробнее нажмите здесь	Звонок или WhatsApp:  +7(900) 246-86-60

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ ПГЛ-114Н

Пресс для пробивки отверстий в листовом металле ПГЛ-114Н представляет собой гидравлический насос, подключенный через быстроразъемные соединения с помощью рукава высокого давления к гидравлическому прессу с поршнем, приводящим в движение шпильку с пуансоном. Отверстия после пробивки не требуют дальнейшей обработки. Производство отверстия занимает около 1-2 минут вне зависимости от размера и конфигурации отверстия. Специальная конфигурация пуансона полностью исключает возможность застревания заготовки в матрице. Насадки в комплекте с инструментом содержат штампы с наиболее часто используемыми размерами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Максимальное рабочее усилие: 10 кН

2. Ход поршня: 25 мм

4. Диаметры матриц и пуансонов для перфорации: 63, 76, 80, 89, 100, 114мм

5. Используемое масло: И-20А

6. Масса: 5,6 кг

4. Кейс: 1 шт

5. Паспорт.

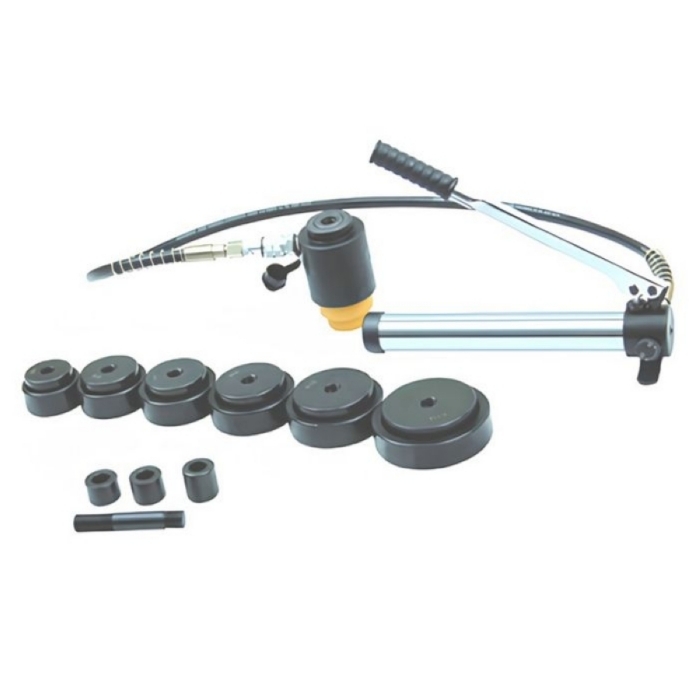

КОМПЛЕКТ ПОСТАВКИ

1. Насос с рукавом РВД и БРС: - 1 шт.

2. Пресс гидравлический для листового металла ПГЛ-114Н: - 1 шт.

3. Комплект насадок "Пуансон-матрица": 63, 76, 80, 89, 100, 114 мм

ПОРЯДОК РАБОТЫ ПГЛ-114Н

1. Подключите насос к прессу гидравлическому для листового металла ПГЛ-114Н с  помощью  рукава высокого давления (РВД)  через  быстроразъемное соединение (БРС). Плотно затяните полумуфту БРС.
2. Просверлите в обрабатываемом листе металла отверстие для шпильки. Для  разделки  отверстий  диаметром  до 28 мм необходимо предварительное засверливание диаметром не менее 11 мм под шпильку малого диаметра. Для разделки отверстий диаметром от 34 мм необходимо предварительное засверливание отверстия диаметром от 20 мм.
3. Вверните в рабочую часть поршня шпильку, соответствующую выбранному диаметру отверстия. Шпилька заворачивается стороной с меньшим количеством витков резьбы.
4. Наденьте на шпильку цилиндрическую проставку. Наденьте на шпильку матрицу желаемого диаметра.
5. Придерживая рукой матрицу, вставьте шпильку в отверстие, проделанное в листе металла.
6. Закрутите пуансон на шпильке с обратной стороны металлического листа.
7. Установите колесо запорного вентиля насоса в  положение «Закрыто».
8. Качая рукоятку инструмента, произведите разделку отверстия в листе металла.
9. Установите колесо запорного вентиля в положение «Открыто». Отверните пуансон и извлеките вырубку.
