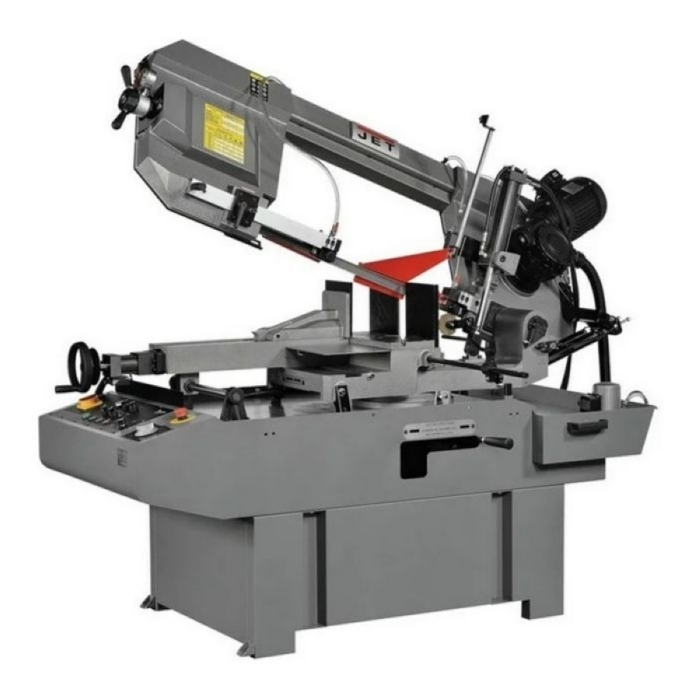

Полуавтоматический ленточнопильный станок Jet MBS-1113DASP - представляет собой ленточнопильный станок европейского типа, рассчитанный на промышленное применение для пиления заготовок сплошного сечения и профилей. Станок оборудован поворотной пильной рамой, способной осуществлять поворот влево на 45°, движение вправо до 60°. Максимально допустимый диаметр заготовки для пиления под прямым углом составляет 270 мм. При повороте консоли вправо на 45° допускается обработка деталей диаметром 240 мм, при повороте влево на тот же градус, допустимый диаметр заготовки – 210 мм. Оборудование выполняет полный цикл технологических операций.

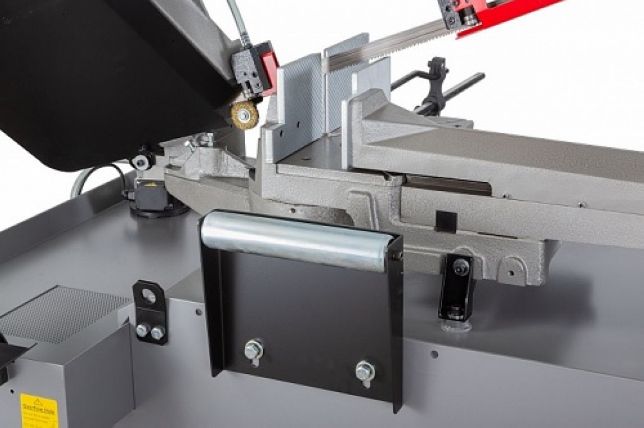

Пильная рама плавно опускается и поднимается, движение консоли управляется с пульта управления. Система гидравлики обеспечивает работу гидравлического прижима тисков, четко фиксирующих заготовку. Необходимая фиксация заготовки при пилении под разными углами, достигается путем переустановки левой части тисков.

Ленточнопильный станок оснащен электродвигателем мощностью 1,5 кВт, который с помощью редуктора приводит в движение шкивы и позволяет работать в длительном режиме и при больших нагрузках. Скорость движения ленточного полотна регулируется посредством работы частотного преобразователя. Устройство обеспечивает плавное изменение скоростей движения полотна в диапазоне 20-85 м/мин. Управление станком осуществляется с пульта управления. Сила натяжения ленточного полотна устанавливается вручную и определяется показаниями тензометра.

Полотно пильной рамы станка имеет направляющую, в которой установлены подшипники и сухарики, обеспечивающие пиление под прямым углом, предотвращая увод полотна при пилении заготовок сплошного сечения большого диаметра. Система подачи СОЖ улучшает эксплуатационные характеристики ленточного полотна и продлевает его срок службы. Очистка полотна от стружки осуществляется с помощью вращающейся корд щетки. Станок MBS-1011DASP имеет устойчивую подставку.
