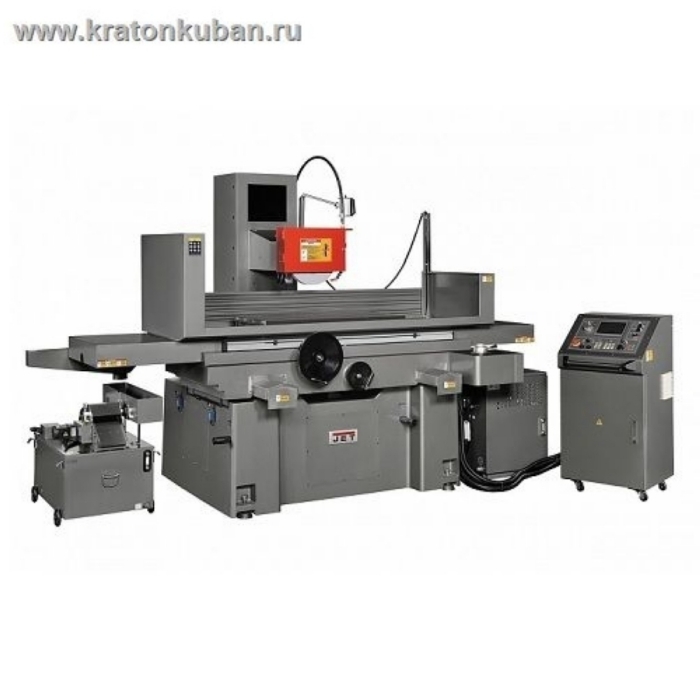

Плоскошлифовальный станок Jet JPSG-2448TD - станок оснащен ЧПУ, позволяющим полностью автоматизировать процесс шлифовки, существенно повысить скорость обработки и исключить влияние человеческого фактора, сведя до минимума возможность появления брака. JPSG-2448TD поставляется со столом размерами 600 х 1200 мм, что удовлетворит требования большинства заказчиков. Максимальная длина продольного шлифования у этой модели составляет 1260 мм, поперечного – 610 мм, расстояние ось шпинделя-стол – 720 мм (опционально – 850 мм).

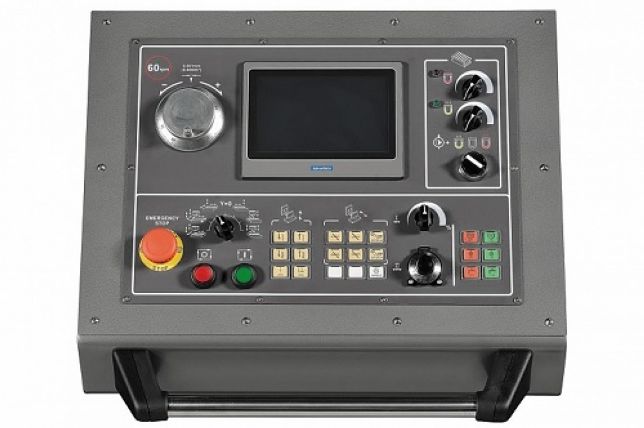

Режим автоматической подачи можно задавать в пределах 0,001 - 0,05 мм, шаг 0,001 мм. Станок работает в полностью автоматическом режиме по трем координатам осей X, Y, Z, предусмотрен шаговый двигатель вертикальной подачи и отдельный двигатель ускоренного перемещения шпинделя вверх/вниз. Программирование рабочего режима осуществляется с помощью выносного цифрового блока управления.

На нем выставляются такие параметры как точка начала отсчета, величина чернового шлифования, начальная точка чистового шлифования (значение подачи), точка подъема шпинделя, параметры выхаживания и другие параметры. Для удобства оператора на цифровом блоке также постоянно индицируется положение шпинделя по оси Y.

Привод шпинделя станка оснащается мощным электродвигателем на 7,5 кВт, опционально можно заказать двигатель на 11 или 15 кВт. На JPSG-2448TD применяется запатентованная JET система управления и контроля скорости поперечной подачи.

ОСОБЕННОСТИ:

• Станок с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
• Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
• На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя
• Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
• Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
• Скорость выхаживания шлифовального круга регулируется на пульте управления
• Запатентованная система управления контроля скорости поперечного движения
• Немецкие направляющие и каретки по оси Y
• V-образные направляющие пришабриваются вручную
• Просчитанная конструкция колоны и станины – способная гасить большое количество вибраций.

КОМПЛЕКТАЦИЯ:

• Электромагнитный стол
• Шлифовальный круг с фланцами и съемником
• Балансировочный стенд с оправкой
• Автоматическая система смазки
• Система подвода СОЖ с магнитным сепаратором
• Алмазный карандаш для правки круга
• Поперечная подача на ШВП
• Лампа местного освещения
• Защитный экран
• Регулировочные опоры
