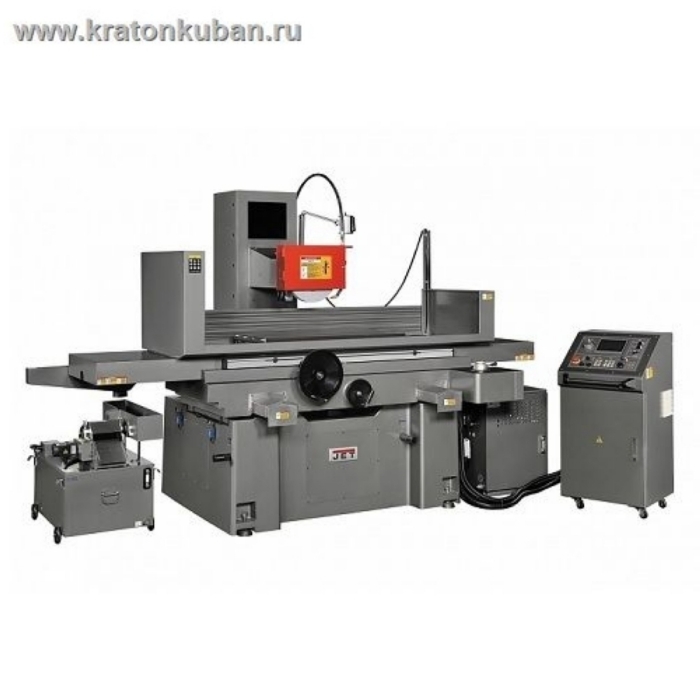

Плоскошлифовальный станок Jet JPSG-2040TD -  представляет собой отличный баланс между широкими функциональными возможностями и оптимальной ценой. Эту модель по достоинству оценят предприятия небольшого и среднего уровня, выпускающие высокоточную продукцию небольшими сериями.

Станок оснащается столом размером 500 х 1000 мм (магнитный – 506 х 1020 мм). Максимально возможная длина продольного шлифования – 1020 мм, поперечного – 500 мм, перемещение стола в ручном режиме – 1100 мм, при помощи гидроцилиндра 1060 мм. Параметр ось шпинделя-сто л у JPSG-2040TD составляет 630 (опционально доступна модель с расстоянием 720 мм).

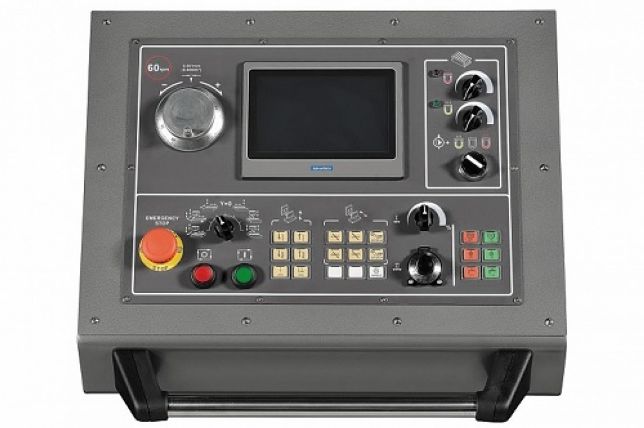

Станок полностью автоматический по координатам на трех осях X, Y, Z. Блок ЧПУ позволяет полностью автоматизировать рабочий процесс и существенно повысить скорость и точность обработки. Цифровое управление также способствует снижению брака за счет минимизации человеческого фактора в процессе обработки. С помощью ЧПУ оператор станка может устанавливать такие параметры, как черновое шлифование, значение подачи чистового шлифования (диапазон подачи 0,001 - 0,05 мм с шагом 0,001 мм), координаты подъема/опускания шпинделя, а также параметры выхаживания и ряд других.

Как и на всех моделях серии, на JPSG-2040TD установлена запатентованная система контроля скорости поперечной подачи, что также повышает точность обработки изделия.

ОСОБЕННОСТИ:

• Станок с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
• Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
• На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя
• Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
• Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
• Скорость выхаживания шлифовального круга регулируется на пульте управления
• Запатентованная система управления контроля скорости поперечного движения
• Немецкие направляющие и каретки по оси Y
• V-образные направляющие пришабриваются вручную
• Просчитанная конструкция колоны и станины – способная гасить большое количество вибраций.

КОМПЛЕКТАЦИЯ:

• Электромагнитный стол
• Шлифовальный круг с фланцами и съемником
• Балансировочный стенд с оправкой
• Автоматическая система смазки
• Система подвода СОЖ с магнитным сепаратором
• Алмазный карандаш для правки круга
• Поперечная подача на ШВП
• Лампа местного освещения
• Защитный экран
• Регулировочные опоры
