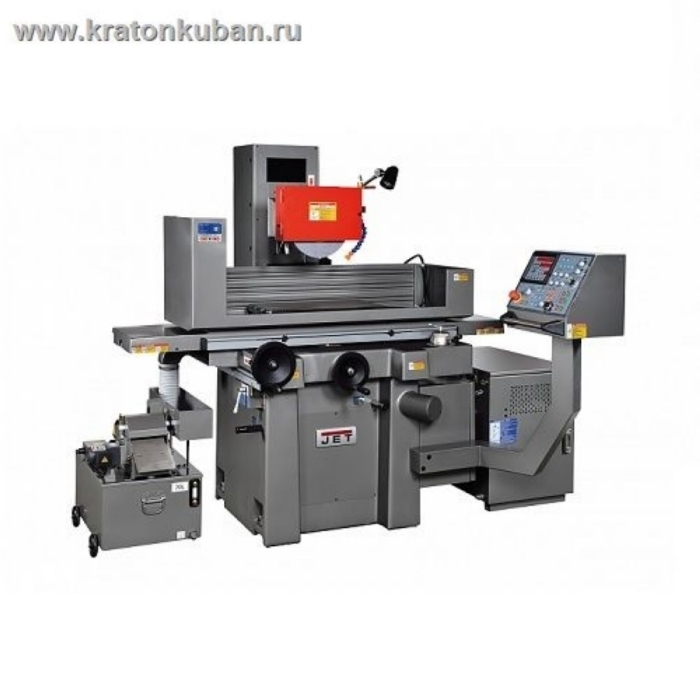

Плоскошлифовальный станок Jet JPSG-1224SD

Артикул: 50000980T         Производитель: Jet         Гарантия: 1 год

Плоскошлифовальный станок Jet JPSG-1224SD

Плоскошлифовальный станок Jet JPSG-1224SD

Не поставляется! Последняя цена.



Напряжение, В: 400
Общая мощность, кВт: 6,07
Частота вращения вертикального шпинделя, об/мин: 1450



Ваша цена: 0 руб.

Напишите нам на почту: sale@kratonkuban.ru

Обновление цен 27.03.2024 г.

Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО платная.   Подробнее нажмите здесь

Звонок или WhatsApp:
+7(900) 246-86-60





 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальный вес заготовки, кг 310
Частота вращения вертикального шпинделя, об/мин 1450 об/мин
Напряжение, В 400
Автоматическая подача, мм/мин 0,001-0,05
Размер стола, мм 300 x 600
Макс. длина продольного шлифования 600 мм
Макс. длина поперечного шлифования 300 мм
Макс. расстояние ось шпинделя-стол 585 мм
Размер электромагнитного стола 300 х 600 мм
- гидроцилиндр 650 мм
- вручную 730 мм
Скорость перемещения стола, плавно 5 - 20 м/мин
Автоматическое поперечное перемещение 1 - 19 мм
Макс. автоматическое поперечное перемещение 310 мм
Макс. ручное поперечное перемещение 340 мм
Поперечный ход стола за оборот маховика 5 мм
Цена деления нониуса поперечного перемещения 0,02 мм
Перемещение шпинделя за оборот маховика 1 мм
Цена деления нониуса вертикального перемещения 0,005 мм
Диаметр шлифовального круга 305 мм
Ширина шлифовального круга 32 мм
Отверстие шлифовального круга 76,2 мм
Гидростанция 1,47 кВт
Двигатель поперечной подачи 0,12 кВт
Мощность двигателя перемещения суппорта 0,2 кВт
Мощность общая 6,07 кВт
Шаг автоматической подачи 0,001 мм
Минимальное ускоренное перемещение 6 мм/мин
Шпиндель S1 100% 3,75 кВт
Автоматическая постоянная скорость подачи 20 - 320 мм/мин
Длина, мм 2700
Ширина, мм 1600
Высота, мм 1850
Масса, кг 1990
Длина в упаковке, см 218
Ширина в упаковке, см 218
Высота в упаковке, см 211
Масса в упаковке, кг 2290

Плоскошлифовальный станок Jet JPSG-1224SD - принадлежит к полностью автоматической серии SD и обеспечивает  перемещение рабочего стола и шпинделя по трем  осям X, Y, Z. Предусмотрено два режима обработки поверхностей: черновое с подачей от 9 до 50 микрон и чистовое, с ручным выбором съема от 1 до 9 микрон. Необходимые параметры шлифовки задаются с помощью удобного блока управления. В программу можно вводить все  необходимые параметры, включая проход шпинделя, его отвод, величину съема чернового и чистового шлифования, количество проходов, а также количество выхаживаний при достижении заданного размера. Размер стола у этой модели равен 300 х 600 мм, максимальная длинна продольного шлифования - 600 мм, поперечного 330 мм, параметр ось шпинделя - стол - 585 мм.

Вместе с микроподачей, предусмотрена быстрая подача шпинделя и его отвод. Продольное перемещение стола (гидроцилиндр/в ручную) 650/ 730 мм соответственно. Максимальное поперечное перемещение стола (автоматическое/ручное) - 310/340 мм, при этом поперечный проход  за  оборот маховика составляет 5 мм. Ко всем необходимым узлам и агрегатам JPSG-1224SD подведена система автоматической смазки, предусмотрен подвод СОЖ в зону шлифовки. Станок установлен на массивную станину из чугуна высокого качества, ее стенки усилены и снабжены ребрами жесткости, что позволяет свести на нет возможные вибрации при работе.

Станок поставляется полностью готовым для ввода в эксплуатацию. Вместе с ним заказчик получает шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, автоматическую систему смазки, систему подачи смазочно-охлаждающей жидкости, алмазный карандаш, лампу подсветки рабочей зоны, защитный экран, установочные регулируемые опоры.

ОСОБЕННОСТИ:

  • Серия станков с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
  • Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
  • На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя
  • Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
  • Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
  • Скорость выхаживания шлифовального круга регулируется на пульте управления


КОМПЛЕКТАЦИЯ:

  • Электромагнитный стол
  • Шлифовальный круг с фланцами и съемником
  • Балансировочный стенд с оправкой
  • Система подвода СОЖ с магнитным сепаратором
  • Автоматическая система смазки
  • Алмазный карандаш для правки круга
  • Поперечная подача на ШВП
  • Лампа местного освещения
  • Защитный экран
  • Регулировочные опоры
