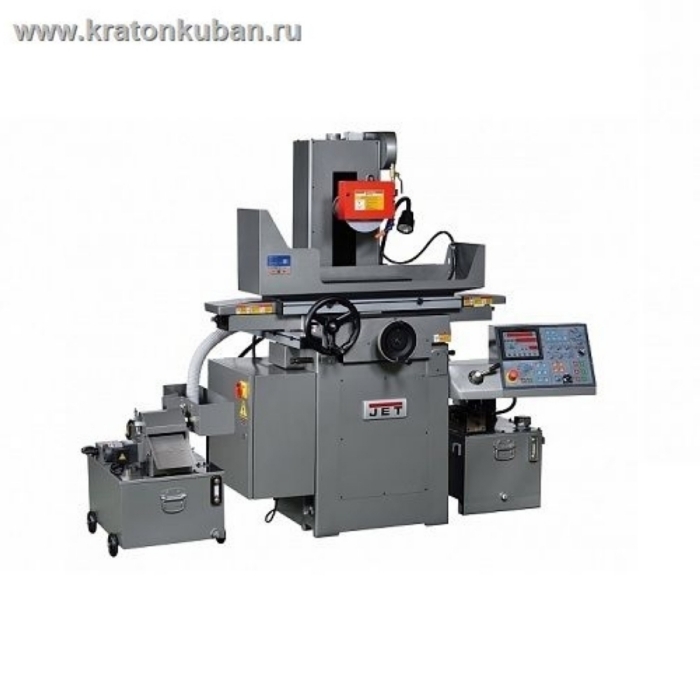

Плоскошлифовальный станок Jet JPSG-0618SD - это прецизионное оборудование повышенного класса точности, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, таких как авиастроительные предприятия, конструкторские бюро и т.д. На JPSG-0618SD можно производить шлифовку в двух режимах: черновом, с диапазоном подач шлифовального круга от 9 до 50 микрон и чистовом, с диапазоном подач от 1 до 9 микрон.

Программа обработки,  которая вводится с блока управления, включает в себя подход шпинделя и отвод его после обработки, величину чистового и чернового шлифования. Предусмотрено программирование количества проходов при шлифовании за 1 съем, а также настройка количества выхаживаний при достижении заданного размера. Размер рабочего стола у этой модели составляет 406х1020 мм, его продольное перемещение - 1060 мм в автоматическом (гидравлическом) режиме и 1100 мм в ручном. Автоматическая постоянная скорость поперечной подачи выбирается из диапазона 20-320 мм/мин, максимальное автоматическое перемещение - 430 мм, ручное - 460 мм.

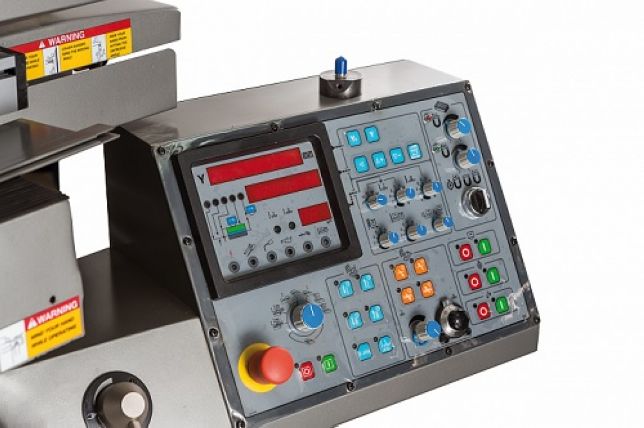

Частота вращения шпинделя у этой модели - 2850 об/мин, имеется механизм его быстрого подъема. Предусмотрена автоматическая система смазки основных узлов и агрегатов, включая направляющие, а также подвод СОЖ в зону шлифовки. Во время шлифовки дисплей блока управления индицирует положение по оси Y, показывающее действительное положение шпинделя, также выводятся параметры начала отсчета, величины чернового шлифования, начальной точки чистового шлифования, заданная координата, точка подъема, периодичность выхаживания и т.п.

Станок поставляется в богатой комплектации. Вместе с ним заказчик получает электромагнитный стол, шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, алмазный карандаш для правки круга, лампу освещения рабочей зоны, защитный экран, регулируемые установочные опоры.

ОСОБЕННОСТИ:

• Серия станков с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
• Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
• На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя
• Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
• Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
• Скорость выхаживания шлифовального круга регулируется на пульте управления

КОМПЛЕКТАЦИЯ:

• Электромагнитный стол
• Шлифовальный круг с фланцами и съемником
• Балансировочный стенд с оправкой
• Автоматическая система смазки

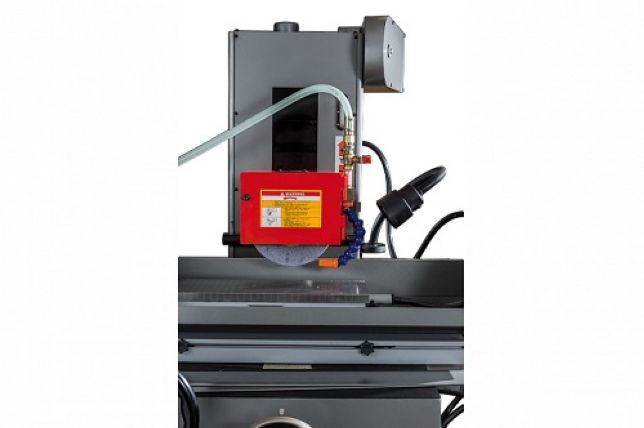

• Система подвода СОЖ с магнитным сепаратором
• Алмазный карандаш для правки круга
• Поперечная подача на ШВП
• Лампа местного освещения
• Защитный экран
• Регулировочные опоры
