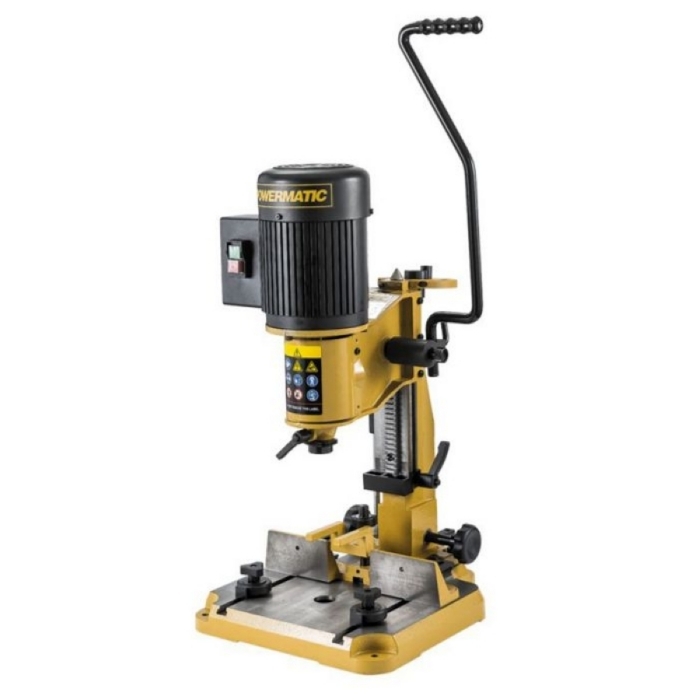

Пазовально-долбежный станок Jet Powermatic PM701-M - компактный сверлильно-пазовальный станок профессионального класса, предназначенный для выполнения соединений под прямым углом к поверхности заготовки. Как представитель марки Powermatic эта модель отличается богатым оснащением, добротной проработкой деталей и высоким качеством изготовления.
Чугунная колонна с долбежной частью жестко прикручена к чугунному же основанию, что обеспечивает прямые под углом ровно 90° края пазов без предварительных настроек и регулировок. Симметричное расположение крепежных отверстий позволяет переустановить колонну с поворотом на 180° так, чтобы работать от пола с дверными полотнами, оконными переплетами и другими крупными изделиями.

Подача сверлильной части производится длинной изогнутой рукояткой под удобный хват, она установлена на шлицах и быстро регулируется по высоте. Также предусмотрена возможность ее крепления с другой стороны корпуса под левую руку. Снизу на клиновых направляющих расположен – концевой упор со стопорным винтом, сверху – круглый кронштейн для хранения принадлежностей и конический алмазный инструмент для заточки долбежной части пазовальных сверл. При использовании «долбяков» с разными хвостовиками используют переходные втулки из комплекта поставки; при их монтаже возникает необходимость регулировать высоту установки, для чего есть две откидных дистанционных пластины-прокладки.

Технические особенности:

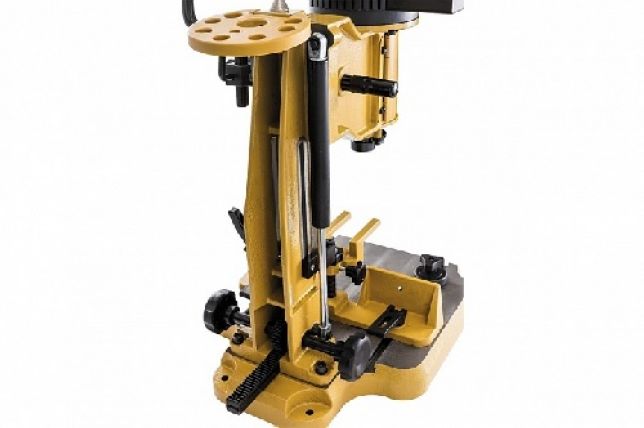

• Реечный механизм подачи с газовым упором
• Механизм быстрой регулировки высоты рычага подачи резца
• Регулируемый упор глубины фрезерования

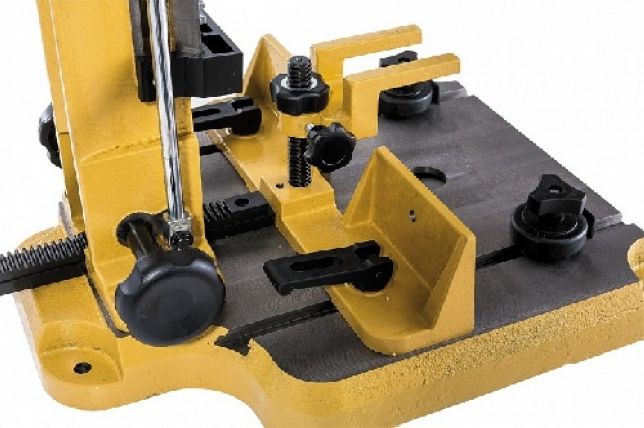

• Продольный упор заготовки с эксцентриковой фиксацией и реечным механизмом перемещения
• Роликовые прижимы заготовки к продольному упору
• Двухпозиционный вертикальный прижим заготовки
• Рабочий стол из чугунного литья
• Алмазный инструмент для заточки долбежных резцов
• Возможность поворота колонны на 180 гр., для работы с высокими заготовками над полом

Комплектация:

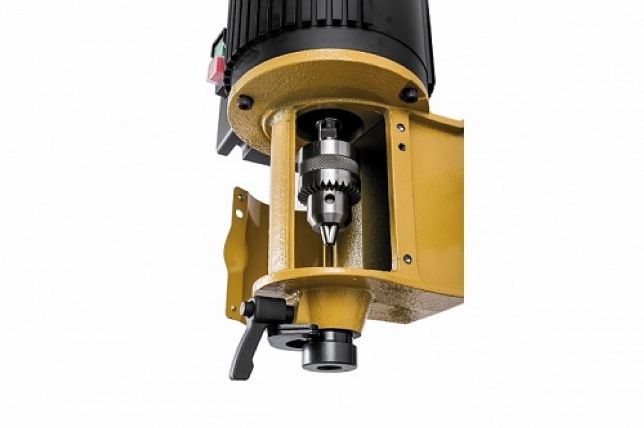

• Сверлильный патрон и зажимной ключ
• Втулки для установки резцов с хвостовиком 5/8'', 3/4’’ и 13/16''
• Вертикальный прижим заготовки
