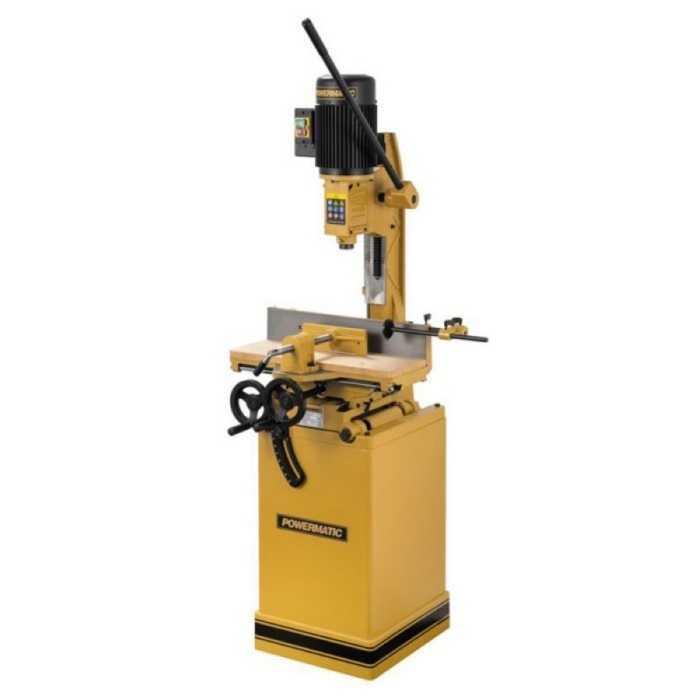

Пазовально-долбежный станок Jet Powermatic 719T - оснащенный координатным столом и механизмом его наклона. Он нужен для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Регулировка наклона производится по транспортирной шкале с передней стороны станка, фиксация сквозным винтовым зажимом сразу с двух сторон основания.

Стол с подачей по двум осям оборудован винтовым прижимом заготовки, на нём обрабатывают детали высотой до 195 мм. Возможность делать поперечные и продольные пазы за одну установку заготовки обеспечивает высокую точность и простоту эксплуатации. Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми изделиями.

Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины.

Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.

Технические особенности:

• Реечный механизм подачи с газовым упором
• Регулируемый упор глубины долбления
• Продольный упор заготовки
• Винтовой прижим заготовки к продольному упору
• Регулируемый торцевой упор заготовки
• Координатный рабочий стол с маховиками подачи по осям
• Регулируемые ограничители хода по осям
• Рабочий стол из чугунного литья с деревянной накладкой
• Возможность поворота колонны на 180° для работы с высокими заготовками над полом

Комплектация:

• Сверлильный патрон и зажимной ключ

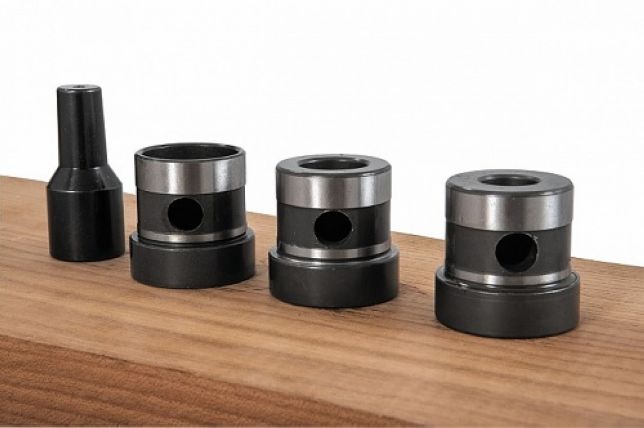

• Втулки для установки резцов с хвостовиком 5/8”, 3/4”, 13/16” и 1-3/16”
• Торцевой упор
• Винтовой прижим заготовки
• Накладка из МДФ для рабочего стола
• Закрытая подставка с отсеком для инструмента
