Пазовально-долбежный станок Jet JFM-6

Артикул: 10000408M         Производитель: КНР         Гарантия: 1 год

Пазовально-долбежный станок Jet JFM-6
Пазовально-долбежный станок Jet JFM-6
Напряжение, В: 230
Потребляемая мощность, кВт: 1,1
Максимальная высота заготовки: 320 мм



Указана розничная цена, получите скидку!

Цена: 73000 руб. (в т.ч. НДС)

Обновили  09 сентября 2021 г.

 –  +
Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО.   Подробнее нажмите здесь

Или позвоните нам:
+7(900) 246-86-60





 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение, В 230
Потребляемая (выходная) мощность, кВт 1,1 (0,75)
Частота вращения шпинделя на холостом ходу, об/мин 1420
Максимальный диаметр зажима сверлильного патрона 16 мм
Максимальный размер резца (твердые/ мягкие породы) 16/ 19 мм
Ход резца 220 мм
Максимальная высота заготовки от стола, мм 320
Ход стола по осям (продольный/ поперечный) 175/ 150 мм
Размеры упора заготовки (ДхВ) 70х400 мм
Максимальное расстояние от упора до центра резца 140 мм
Длина, мм 850
Ширина, мм 700
Высота, мм 1720
Масса, кг 85
Длина в упаковке, см 56
Ширина в упаковке, см 48
Высота в упаковке, см 82
Масса в упаковке, кг 96

Пазовально-долбежный станок Jet JFM-6 - хорошо оснащенный, удобный и точный в работе долбежно-пазовальный станок для любительского применения. Основание, колонна, рабочий стол, упоры и прижимы заготовки выполнены из массивных чугунных отливок, что обеспечивает высокую точность и отсутствие вибраций при работе. В комплект поставки входит металлическая тумба-основание с отсеком для хранения инструментов.

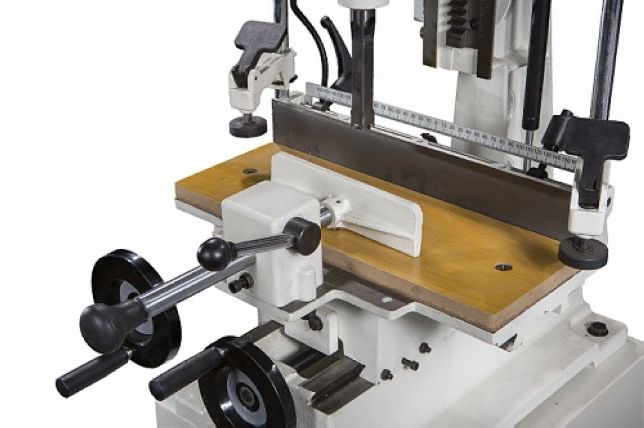

Предусмотрено несколько вариантов фиксации заготовки, что позволяет выбрать наиболее удобный способ работы. Прежде всего, деталь можно вручную прижимать к основному упору, жестко закрепленному на столе параллельно продольной оси подачи. Для подпора с другой стороны есть параллельный ему подвижный упор с эксцентриковым стопором выбранного положения. С двух сторон стола на вертикальных штангах смонтированы два одинаковых вертикальных прижима. Их можно поворачивать на оси и сдвигать вверх или вниз, отжав пластинчатый стопор (как на трубных струбцинах); прижим производится эксцентриковым механизмом. Наконец, для продольного позиционирования заготовок есть торцевой упор с несколькими степенями свободы для установки в разных плоскостях.

Стол можно подавать по двум горизонтальным осям при помощи вращающихся маховиков. Есть регулируемые ограничители хода. Вертикальная подача производится рычагом и тоже имеет ограничители, которые легко выставить, пользуясь предусмотренной шкалой. Положение самого рычага можно менять в зависимости от высоты заготовки или резца. Эта операция производится без вспомогательного инструмента: достаточно отвести рычаг в сторону для разблокировки зубчатой муфты и переставить его.

Продуманная, качественно изготовленная конструкция этого станка позволят выполнять пазы под прямым углом к поверхности заготовки с профессиональной точностью, быстро и с минимальными затратами усилий на предварительную настройку.

ОСОБЕННОСТИ:

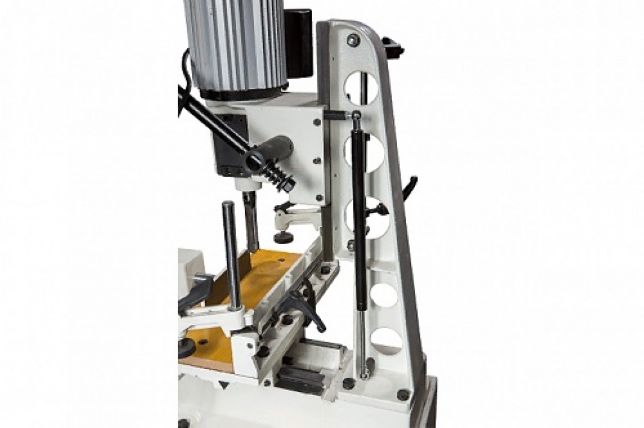

  • Реечный механизм подачи с газовым упором
  • Механизм быстрой регулировки высоты рычага подачи резца
  • Регулируемый упор глубины фрезерования
  • Продольный упор заготовки
  • Горизонтальный прижим (упор) заготовки с эксцентриковой фиксацией
  • Два вертикальных эксцентриковых прижима заготовки
  • Регулируемый торцевой упор заготовки
  • Координатный рабочий стол с маховиками подачи по осям
  • Регулируемые ограничители хода по осям
  • Рабочий стол из чугунного литья с деревянной накладкой

КОМПЛЕКТАЦИЯ:

  • Сверлильный патрон и зажимной ключ
  • Втулка для установки резцов с хвостовиком 3/4''
  • Торцевой упор
  • Вертикальные прижимы заготовки
  • Горизонтальный прижим заготовки
  • Накладка из МДФ для рабочего стола
  • Закрытая подставка с отсеком для инструмента
