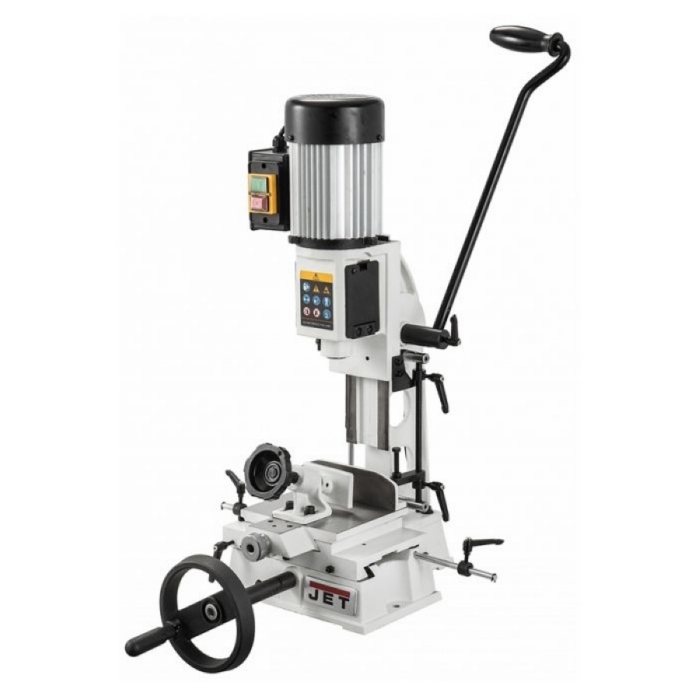

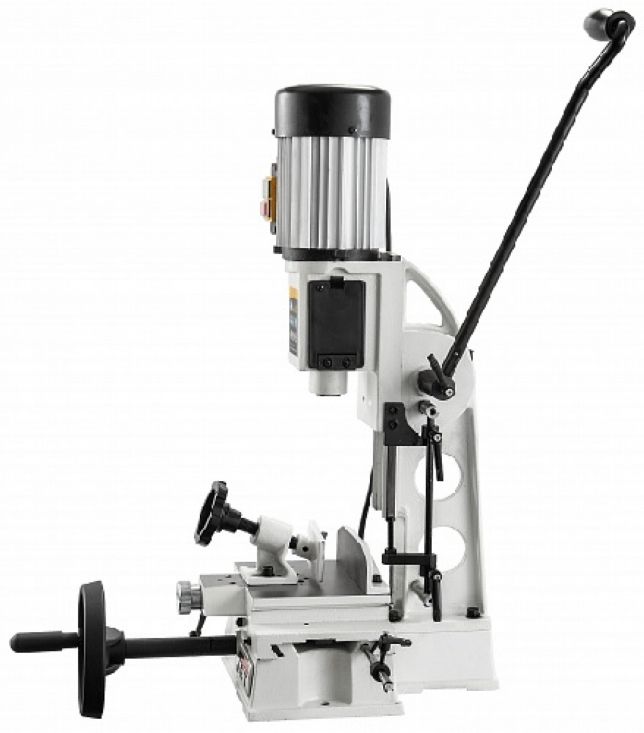

Пазовально-долбежный станок Jet JBM-4 - долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка.

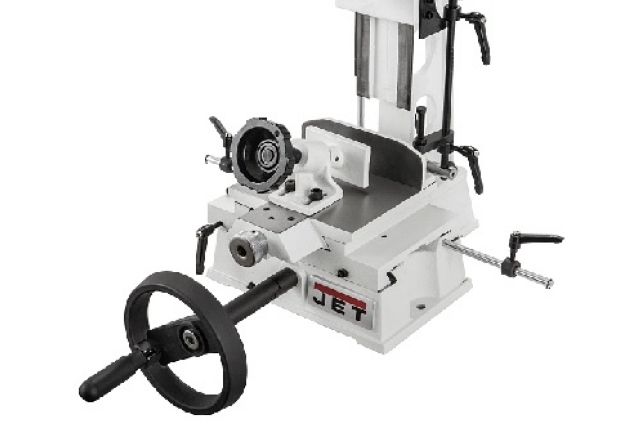

Заготовка размещается на координатном столе вдоль упора и фиксируется винтовым прижимом с наклонной осью. За перемещение вдоль отвечает большой маховик с рукояткой, крайние точки задают регулируемыми концевыми упорами. Движение поперек считается второстепенным и используется в основном для установки резца по центру заготовки, поэтому ходовой винт вращается не маховиком, а небольшой ручкой с накаткой. Все детали стола, включая упоры и прижимы, сделаны из чугуна, что обеспечивает жесткость и отсутствие вибраций при работе.

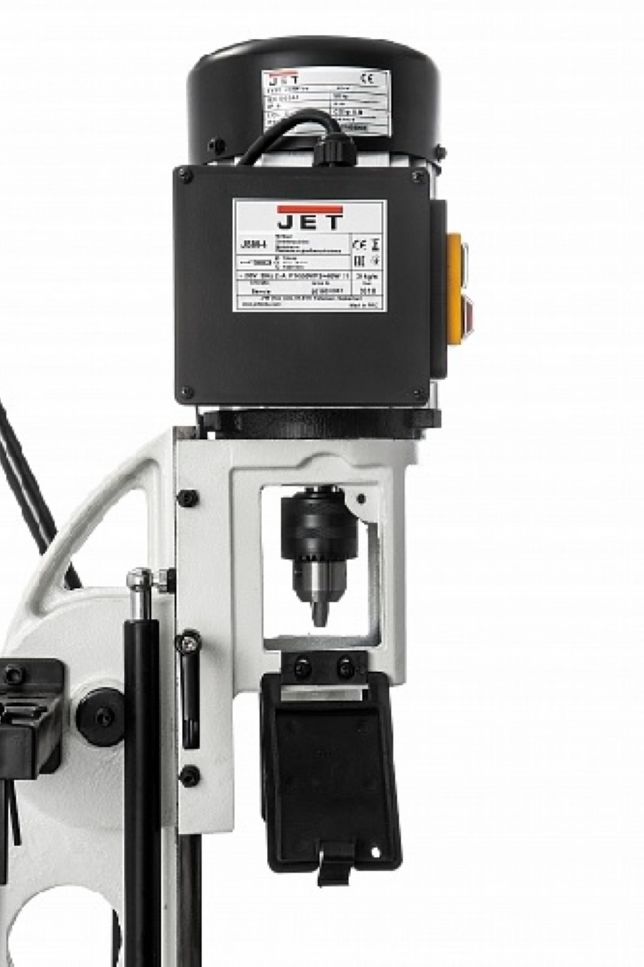

Подача сверла-резца производится длинной рукояткой, высоту которой можно настроить в зависимости от толщины заготовки и длины «долбяка». Вес подвижной части компенсирует газовый упор.

Технические особенности:

• Реечный механизм подачи с газовым упором
• Механизм быстрой регулировки высоты рычага подачи резца
• Регулируемый упор глубины фрезерования
• Продольный упор заготовки
• Винтовой прижим заготовки к продольному упору
• Координатный рабочий стол
• Регулируемые ограничители хода по продольной оси
• Рабочий стол из чугунного литья
• Кронштейн для принадлежностей

Комплектация:

• Сверлильный патрон и зажимной ключ
• Втулка для установки резца с хвостовиком 3/4’’
