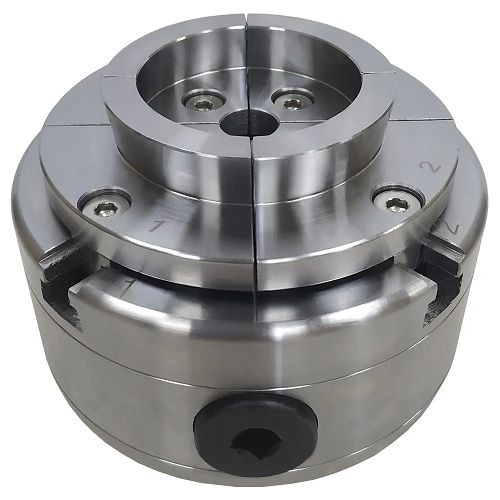

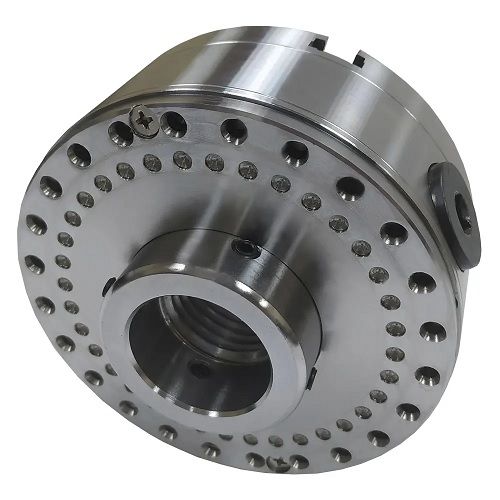

Патрон токарный Belmash LC115A - предназначен для деревообрабатывающих токарных станков с резьбой шпинделя передней бабки M33*3,5. Применяется для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы. Характеристики наборных кулачков:

Комплект кулачков – для чистовой обработки (установлен на патрон)

Диаметр зажимаемой заготовки, мм: 50х76

Диаметр разжимаемой заготовки, мм: 65х91

Масса патрона с базовыми кулачками - 3,1 кг

Комплект кулачков – для черновой обработки

Диаметр зажимаемой заготовки, мм: 95х120

Диаметр разжимаемой заготовки, мм: 111х136

Комплект кулачков – для черновой обработки на разжим и чистовой на зажим

Диаметр зажимаемой заготовки, мм: 10х41 (чистовая обработка)

Диаметр разжимаемой заготовки, мм: 32х65 (черновая обработка)

Комплект кулачков – для черновой обработки (двухуровневый)

Диаметр зажимаемой заготовки, мм: 2х35

Диаметр разжимаемой заготовки, мм:

56х88 (большой)

26х57 (малый)

Планшайба раздвижная

Диаметр зажимаемой заготовки, мм:

46х78 (положение 1)

85х117 (положение 2)

125х152 (положение 3)

162х194 (положение 4)

Диаметр разжимаемой заготовки, мм:

67х99 (положение 1)

106х133 (положение 2)

145х177 (положение 3)

183х216 (положение 4)

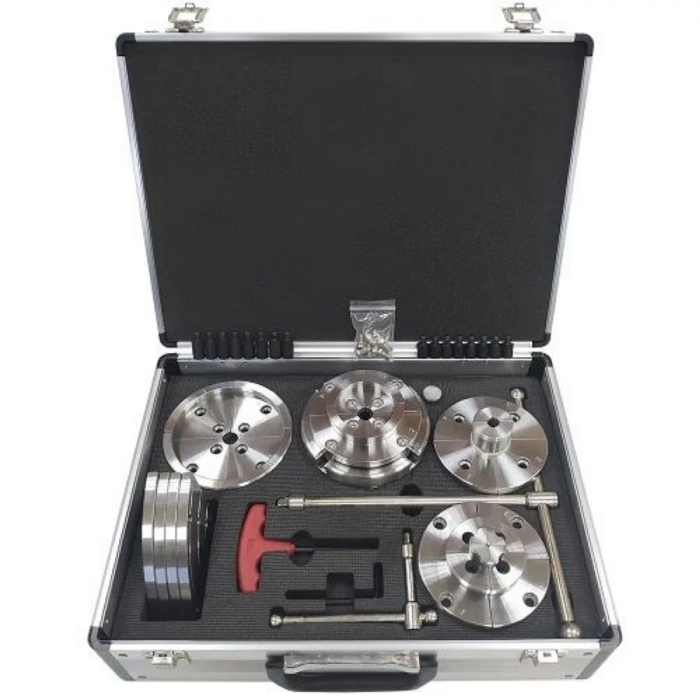

Комплектация:

• Кейс для хранения - 1 шт
• Патрон токарный - 1 шт
• Комплект кулачков - 4шт
• Раздвижная планшайба - 1шт (4 части)
• Комплект фиксаторов заготовки для планшайбы - 1шт
• Комплект винтов для крепления кулачков
• Винтовая вставка - 1шт
• Ключ квадратный - 1 шт
• Ключ шестигранный - 2 шт
