Патрон токарный Belmash LC095A - предназначен для деревообрабатывающих токарных станков с резьбой шпинделя передней бабки M33*3,5. Применяется для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы.

Характеристики наборных кулачков:

Комплект кулачков – для чистовой обработки (установлен на патрон)

Диаметр зажимаемой заготовки, мм: 33х61

Диаметр разжимаемой заготовки, мм: 45х81

Масса патрона с базовыми кулачками - 2,1 кг

Комплект кулачков – универсальный

Диаметр зажимаемой заготовки, мм:

75х109 (черновая обработка)

54х81 (чистовая обработка)

Диаметр разжимаемой заготовки, мм: 90х129

Комплект кулачков – для черновой обработки

Диаметр зажимаемой заготовки, мм: 10х50 (чистовая обработка)

Диаметр разжимаемой заготовки, мм: 25х65 (черновая обработка)

Комплект кулачков – для черновой обработки (двухуровневый)

Диаметр зажимаемой заготовки, мм: 3х44

Диаметр разжимаемой заготовки, мм:

38х77 (большой)

18х56 (малый)

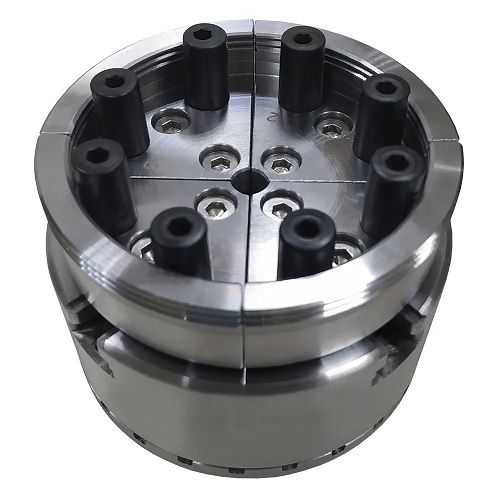

Планшайба раздвижная

Диаметр зажимаемой заготовки, мм:

52х90 (положение 1)

74х111 (положение 2)

97х135 (положение 3)

Диаметр разжимаемой заготовки, мм:

73х111 (положение 1)

94х131 (положение 2)

118х152 (положение 3)

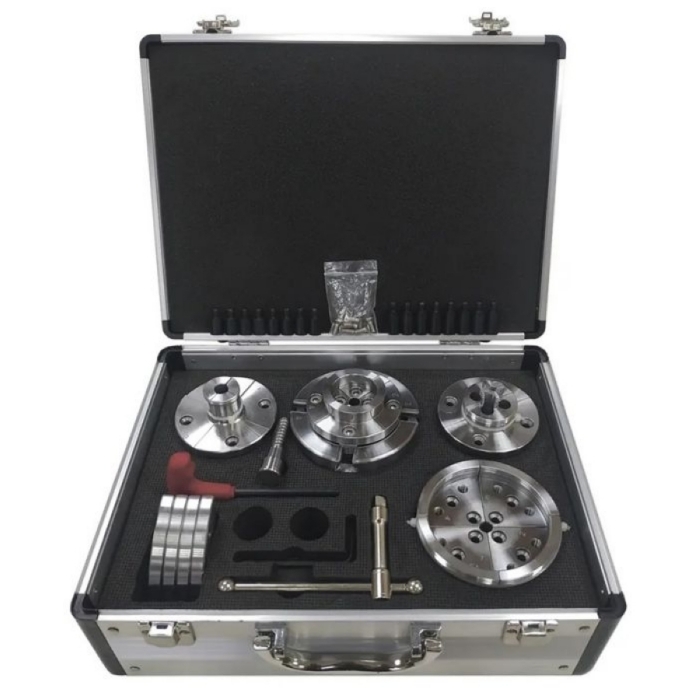

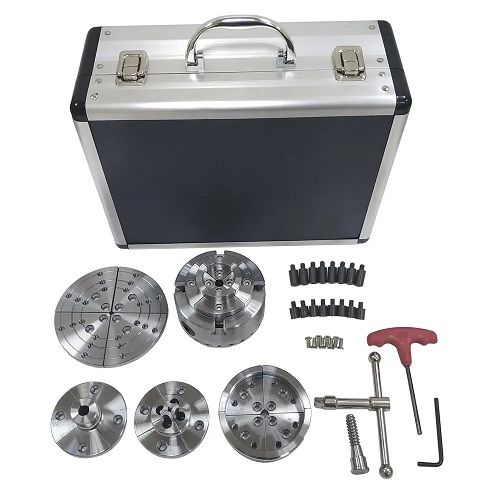

Комплектация:

• Кейс для хранения - 1 шт
• Патрон токарный - 1 шт
• Комплект кулачков - 4шт
• Раздвижная планшайба - 1шт (4 части)
• Комплект фиксаторов заготовки для планшайбы - 1шт
• Комплект винтов для крепления кулачков
• Винтовая вставка - 1шт
• Ключ квадратный - 1 шт
• Ключ шестигранный - 2 шт

 Скачать инструкцию
