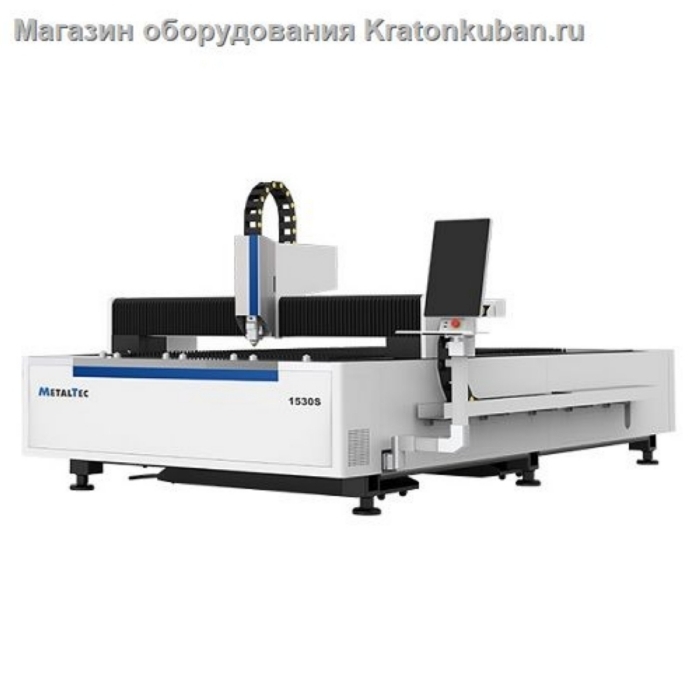

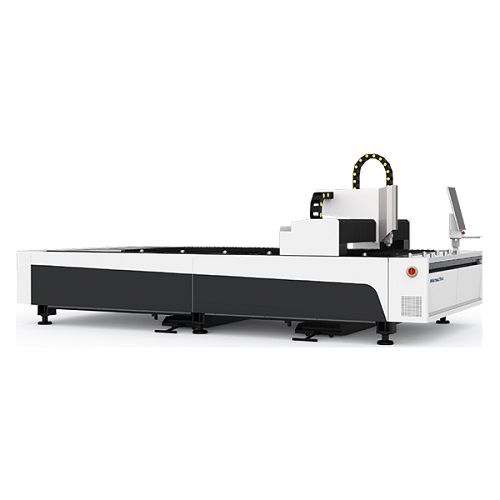

Оптоволоконный лазерный станок MetalTec 1530S (RAYCUS1000W) - предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

Особенности:

1. Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
2. Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО₂ с одинаковой мощностью.
3. Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
4. Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО₂.
5. Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

1. ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

2. ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

3. ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

4. ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

5. КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка всемирно известного производителя YYC (Тайвань). Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

6. ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS»

Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

7. ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI / YASKAWA (ЯПОНИЯ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI / YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

8. ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO)

Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):

• Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
• Более высокий КПД;
• Облегченная конструкция - вдвое компактней и легче редукторов других видов;
• Не требуют обслуживания в процессе эксплуатации

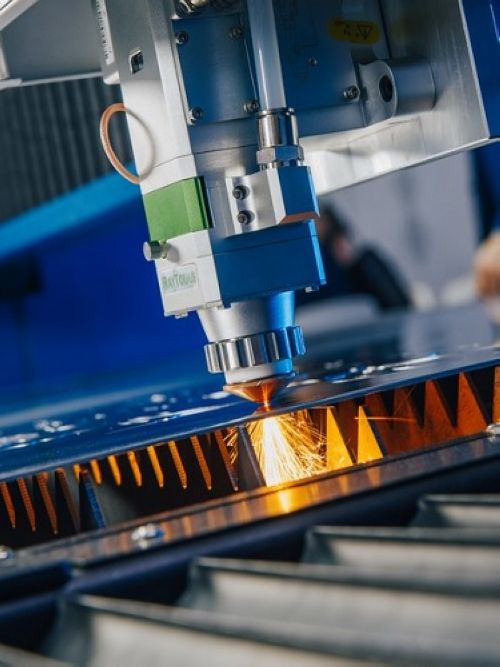

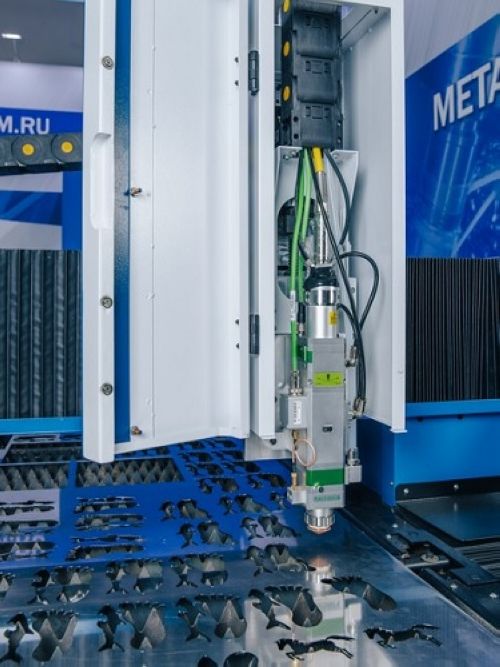

9. РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)

Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.

10. СТОЙКА УПРАВЛЕНИЯ

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

11. ЧИЛЛЕР

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

12. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPONE / CYPCUT»

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.

Комплектация:

• Оптоволоконный лазер MetalTec 1530 – механическая часть : 1 шт.
• Лазерный источник: 1 шт.
• Серводвигатели / драйвера: 4 шт.
• Редуктор: 1 компл.
• Интегрированная консоль управления с ЖК-дисплеем и ПК: 1 компл.
• Система управления лазерной резкой: 1 компл.
• Датчик отслеживания высоты до поверхности листа: 1 шт.
• Лазерная режущая голова с функцией Автофокусировки: 1 шт.
• Чиллер: 1 шт.
• Беспроводной пульт управления: 1 шт.
• Автоматическая система смазки: 1 шт.
• Система пылеудаления: 1 шт.
• Металлические гофры по оси Y: 2 шт.
• Датчик безопасности при падении давления рабочего газа: 1 компл.
• Стабилизатор напряжения: 1 шт.
• Электромагнитный клапан: 1 компл.
• Пропорциональный клапан: 1 компл.
