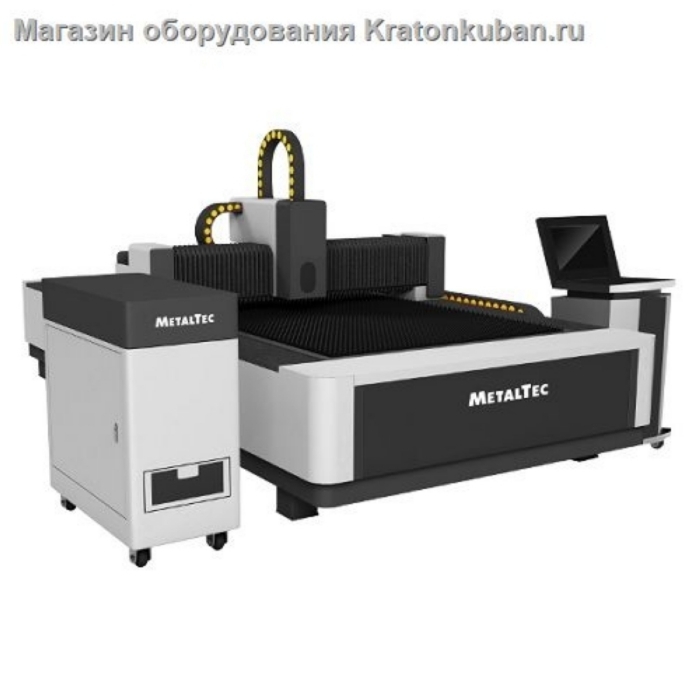

Оптоволоконный лазерный станок MetalTec 1530F (RAYCUS1500W)

Артикул: МК 327546         Производитель: MetalTec         Гарантия: 1 год

Оптоволоконный лазерный станок MetalTec 1530F (RAYCUS1500W)

Оптоволоконный лазерный станок MetalTec 1530F (RAYCUS1500W)

Не поставляется! Последняя цена.



Мощность лазера, Вт: 1500
Рабочая зона (X x Y), мм: 1530 x 3050
Максимальная толщина резки, мм: 10



Ваша цена: 0 руб.

Напишите нам на почту: sale@kratonkuban.ru

Обновление цен 22.04.2024 г.

Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО платная.   Подробнее нажмите здесь

Звонок или WhatsApp:
+7(900) 246-86-60





 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая зона (X x Y), мм 1530 x 3050
Тип лазера Оптоволоконный лазер
Режущая голова Raytools BM109
Производитель лазера Raycus
Мощность лазера, Вт 1500
Длина волны лазера, нм 1070
Срок работы лазера, ч 100 000
Вид охлаждения Чиллер S&A (Китай)
Направляющие по осям X, Y, Z, мм HIWIN (Тайвань) - 25 (квадратного сечения)
Передача по осям X, Y Шестерня – рейка LEITESEN (Тайвань)
Передача по оси Z Шарико-винтовая пара TBI (Тайвань)
Двигатели по осям X, Y, кВт Серводвигатель FUJI 0,85 (Япония)
Двигатель по оси Z , кВт Серводвигатель FUJI 0,4 (Япония)
Датчик высоты Автоматический - BCS 100V.3
Система управления CypCut (FSCUT2000)
Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf
Смазка Централизованная система смазки
Максимальная скорость резки, м/мин До 30
Максимальная скорость холостого хода, м/мин До 100
Редуктор MOTOREDUCER (Франция)
Пневматические элементы SMC/AirTac(Япония)
Элетрокомпоненты SCHNEIDER (Франция)
Ускорение до 1G
Точность позиционирования, мм ± 0,03
Точность повторного позиционирования, мм ± 0,02
Минимальная ширина резки, мм 0,12
Напряжение, В 380
Частота тока, Гц 50
Длина, мм 4700
Ширина, мм 2300
Высота, мм 1600
Вес (в сборе), кг 3000

Оптоволоконный лазерный станок MetalTec 1530F (RAYCUS1500W) - предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

Особенности:

  1. Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
  2. Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
  3. Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
  4. Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.
  5. Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

1. ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

2. ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

3. ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

4. ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

5. КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

6. ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS»

Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

7. ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по осям X, Y – 0,85 кВт. Двигатель по оси Z – 0,4 кВт

8. ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР MOTOREDUCER (ФРАНЦИЯ)

Преимущества планетарного редуктора:

  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция -  вдвое компактней и легче редукторов других видов
  • Не требуют обслуживания в процессе эксплуатации

9. РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BT109 (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)


Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.

10. ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3

Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.

  • Функции определения и поддержания расстояния до поверхности листа в режиме реального времени.
  • Адаптация к любой режущей головке и насадке.
  • Сигнализирование при выходе за край заготовки или ударе о препятствие.
  • Поддержка функции поиска краев заготовки и т.д

11. СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

12. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT»

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.

13. ПРОМЫШЛЕННЫЙ ЧИЛЛЕР S&A

Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в  автоматическом режиме.

14. УДАЛЕНИЕ ОТХОДОВ РЕЗКИ

Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.

15. СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

1500 Вт – 30kva. Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.

Комплектация:

  • Оптоволоконный лазер MetalTec 1530F – механическая часть: 1 шт.
  • Источник: 1 шт.
  • Серводвигатели: 4 шт.
  • Редуктор: 1 компл.
  • Отдельная стойка управления с ЖК-дисплеем и ПК: 1 комп.
  • Система управления лазерной резкой: 1 комп.
  • Датчик отслеживания высоты до поверхности листа: 1 шт.
  • Лазерная режущая голова с функцией Автофокусировки: 1 шт.
  • Система безопасности при падении давления газа: 1 шт.
  • Чиллер : 1 шт.
  • Беспроводной пульт управления: 1 шт.
  • Автоматическая система смазки: 1 шт.
  • Система пылеудаления: 1 шт.
  • Металлические гофры по оси Y: 2 шт.
  • Датчик безопасности при падении давления рабочего газа: 1 комп.
  • Стабилизатор напряжения (20 kVa / 220 V): 1 шт.
  • Электромагнитный клапан: 1 комп.
  • Пропорциональный клапан: 1 комп.
