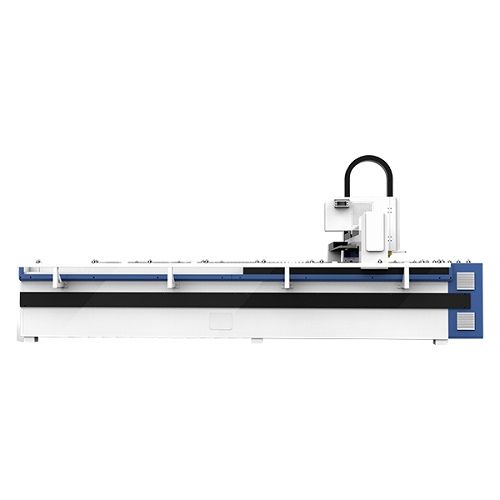

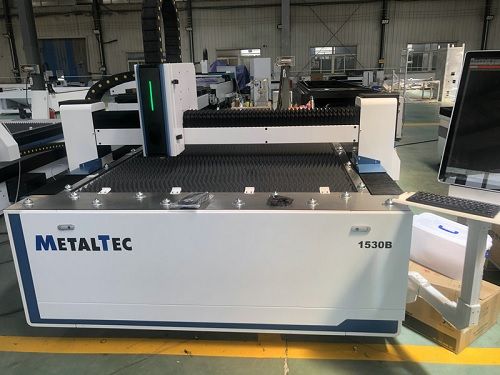

Оптоволоконный лазерный станок MetalTec 1530B (MAXPHOTONICS1000W)

Артикул: МК 341661         Производитель: MetalTec         Гарантия: 1 год

Оптоволоконный лазерный станок MetalTec 1530B (MAXPHOTONICS1000W)

Оптоволоконный лазерный станок MetalTec 1530B (MAXPHOTONICS1000W)

Не поставляется! Последняя цена.



Мощность лазера, Вт: 1000
Рабочая зона (X x Y), мм: 1530 x 3050
Максимальная толщина резки, мм: 10



Ваша цена: 0 руб.

Напишите нам на почту: sale@kratonkuban.ru

Обновление цен 27.03.2024 г.

Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО платная.   Подробнее нажмите здесь

Звонок или WhatsApp:
+7(900) 246-86-60





 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая зона (X x Y), мм 1530 x 3050
Тип лазера Оптоволоконный лазер
Режущая голова METALTEC CH 3000
Производитель лазера MAXPHOTONICS
Мощность лазера, Вт 1000
Длина волны лазера, мм 1070
Срок работы лазера, ч До 100 000
Вид охлаждения Чиллер HUA KU (Китай)
Направляющие по осям X, Y, Z LAPPINGS (Тайвань) - 25 мм (квадратного сечения)
Передача по осям X, Y Двухприводные зубчатаыe шестерня - рейка GARRETSON (Германия)
Передача по оси Z Шарико-винтовая пара TBI (Тайвань)
Двигатели по осям X, Y, кВт Серводвигатель Leadshine 0,75 кВт (Тайвань)
Двигатель по оси Z, кВт Серводвигатель Leadshine 0,4 кВт (Тайвань)
Датчик высоты Автоматический
Система управления RU CUT V.2 (NESTING) - локализация для Российского рынка
Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf
Смазка Централизованная система смазки
Максимальная толщина резки, мм (Углеродистая сталь) 10
Максимальная скорость резки, м/мин до 30
Максимальная скорость холостого хода, м/мин до 100
Редуктор SHIMPO - NIDEC (Япония)
Электрокомпоненты SCHNEIDER (Франция)
Точность позиционирования, мм ±0,03
Точность повторного позиционирования, мм ±0,02
Ускорение до 1G
Минимальная ширина резки, мм 0,12
Напряжение, В 380
Частота тока, Гц 50
Длина, мм 4400
Ширина, мм 2300
Высота, мм 1600
Вес, кг 2300

Оптоволоконный лазерный станок MetalTec 1530B (MAXPHOTONICS1000W) - предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

Особенности:

  • Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
  • Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
  • Высокое качество лазерного луча.
  • Простота и удобство наладки и настройки.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

1. ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

2. ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

3. ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

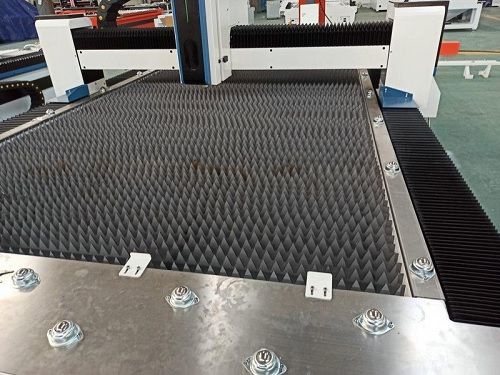

4. ИГОЛЬЧАТЫЙ СТОЛ

Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ. После выработки ресурса, ламели изготавливаются на станке.

5. КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

6. ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

7. СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

8. ЛАЗЕРНЫЙ ИСТОЧНИК

Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа. Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

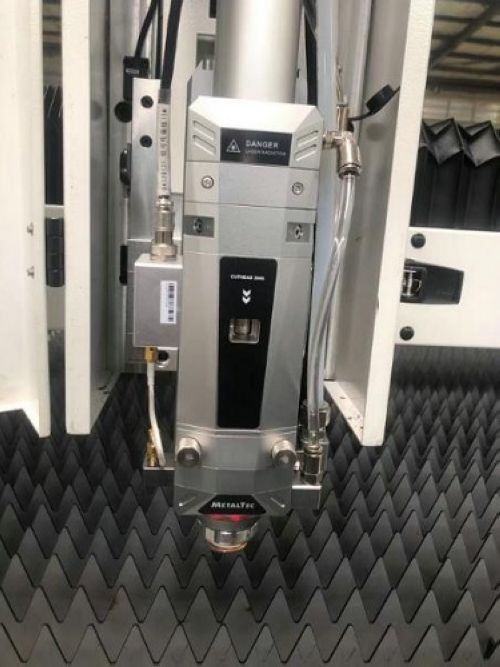

9. ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 (АВТОФОКУС)

Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.

  • Лазерная головка с системой автоматической фокусировки.
  • Лазерная головка с системой преодоления препятствий SAFE 360.

10. ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

  • Двигатели по осям XY – 0,75 кВт.
  • Двигатель по оси Z – 0,4 кВт.

11. ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC /SHIMPO (ЯПОНИЯ)

Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):

  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция - вдвое компактней и легче редукторов других видов.

Не требуют обслуживания в процессе эксплуатации.

12. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Ru CUT V2 (SC2000 NESTING) – локализация для российского рынка

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.

13. АСПИРАЦИОННАЯ УСТАНОВКА

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

14. ПРОМЫШЛЕННЫЙ ЧИЛЛЕР

Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

15. УДАЛЕНИЕ ОТХОДОВ РЕЗКИ

Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.

Комплектация:

  • Оптоволоконный лазер MetalTec 1530B - механическая част: 1 шт.
  • Лазерный источник: 1 шт.
  • Серводвигатели: 4 шт.
  • Стойка управления с ЖК-дисплеем и ПК: 1 компл.
  • Система слежения за расстоянием до поверхности листа: 1 шт.
  • Лазерная режущая голова с автофокусом: 1 шт.
  • Чиллер: 1 шт.
  • Беспроводной пульт управления: 1 шт.
  • Автоматическая система смазки: 1 шт.
  • Беспроводной пульт управления: 1 шт.
  • Система пылеудаления: 1 шт.
  • Промышленный компьютер: 1 шт.
