Описание: Универсальный минитрубогиб Stalex Mini предназначен для формовки проволоки, полосовой стали и труб для изготовления скоб, рукояток, крючков, катушек и т.д. Гибка проволоки и прутков под острым углом. Станок предназначен как для работы в цехах в условиях мелкосерийного производства так и для небольших мастерских и стройках непосредственно при изготовлении штучных изделий из металла.

На трубогибе возможно изготавливать отверстия и центровые отверстия, “S” форм, осуществлять гибку змеевиков и петель. Универсальный трубогиб должен быть прижат к прочному верстаку или прикреплен к T-образному пазу устойчивого станка.

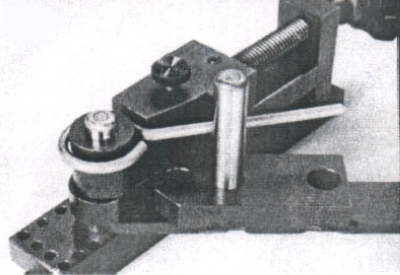

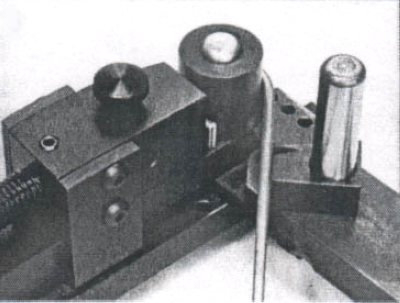

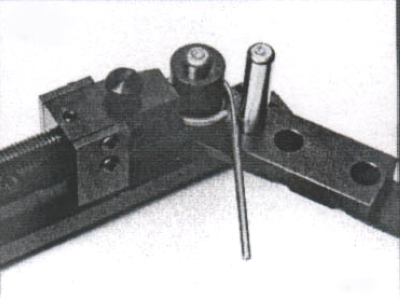

Для изготовления отверстий материал необходимо поместить между валом и зажимным приспособлением , для получения параллельных изгибов заготовку нужно придерживать пальцем, далее необходимо потянуть ручку по часовой стрелке, пока материал не сделает полный оборот.

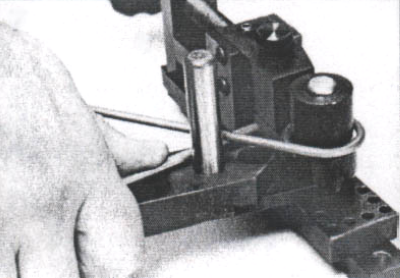

Для гибки петель и змеевиков вы необходимо слегка поднять материал во время изгиба.

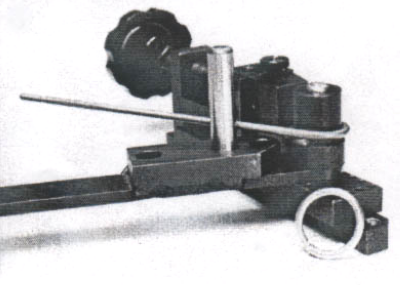

Для гибки змеевиков, можно использовать распорную деталь для повторных изгибов, чтобы промежутки между петлями были ровными и равномерными.

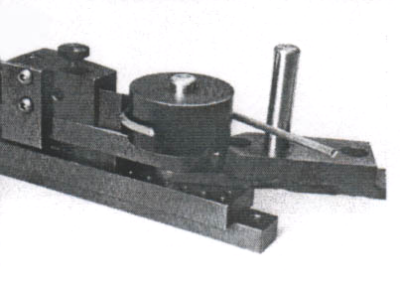

Для изготовления “S” формы необходимо поместить заготовку на короткий вал на ручке, зажать материал в зажимном приспособлении, сделать полный изгиб по часовой стрелке. Для второго гиба проделать те же действия, сделав изгиб против часовой стрелки.

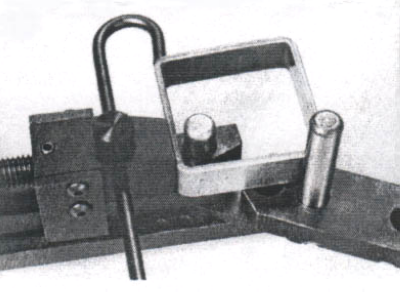

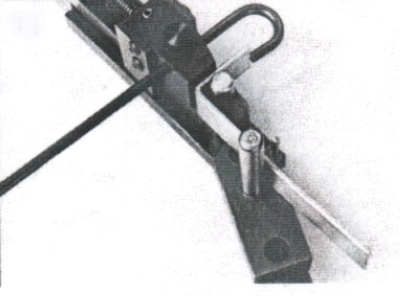

Для того чтобы согнуть более чем одну деталь одинаковой длины, можно воспользоваться измерительным инструментом. Необходимо вставить измеритель в трубогиб, так чтобы расстояние от конца измерителя до трубогиба было равно нужной длине материала, и закрепить зажим, как показано на рисунках. Измерительный инструмент незаменим при гибке квадрата.

Особенности:

• Удобство в применении
• Малые габаритные размеры позволяют использовать его в цехах мелкосерийного производства и мастерских
• Стандартная комплектация трубогиба позволяет изготавливать широкий спектр изделий из проволоки, труб и полосовой стали
• Наличие измерительного инструмента дает возможность изгибать заготовку с высокой точностью и повторяемостью.

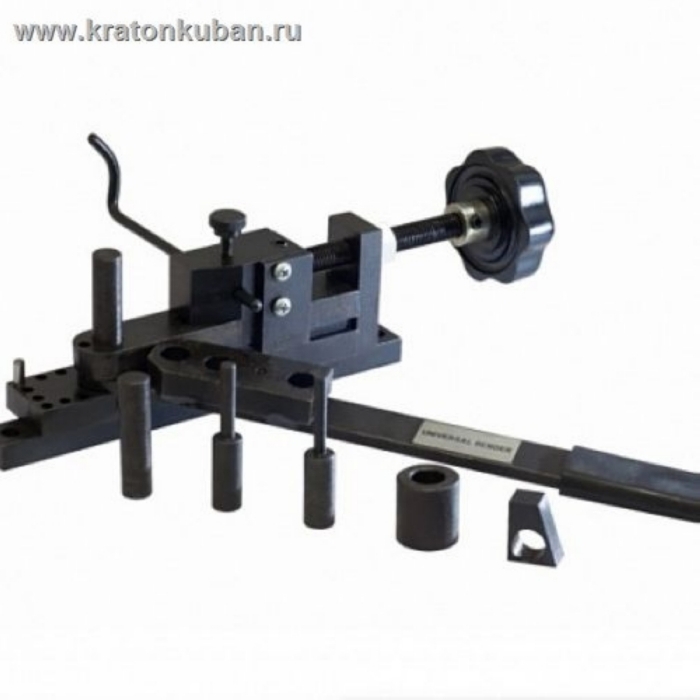

Комплектация:

1. Универсальный трубогиб

2. Ручка

3. Короткий вал

4. Вал 1/2”

5. Измерительный инструмент

6. Стопорная шпилька

7. Вал 3/16”

8. Вал 1/4”

9. Кольцо 1”

10. Угловая матрица
