Артикул: МГС 700-0.8П-Р-1         Производитель: КНР         Гарантия: 12 месяцев

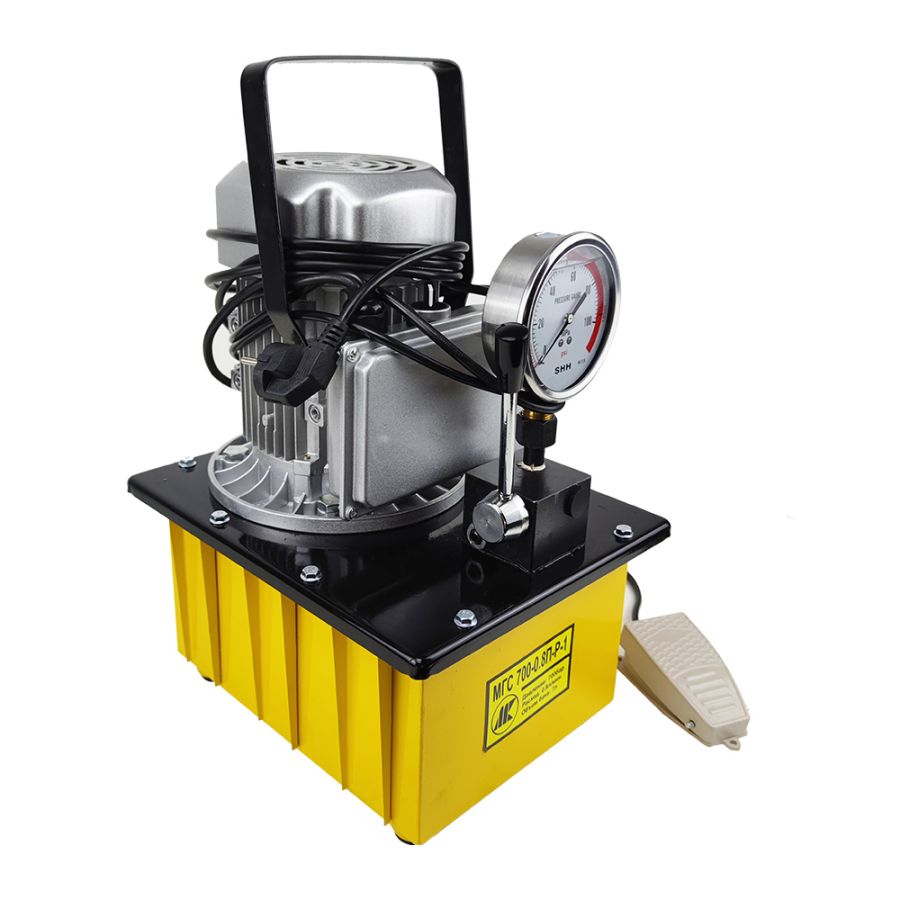

Маслостанция с ручным распределителем МГС 700-0.8П-Р-1 (220В)
	Однопоточная (220В) с педалью и ручным управлениемм На холостом ходу (до 20 бар) - 3,2 л/мин При давлении до 700 бар - 0,8 л/мин Объем бака - 7 литров   Ваша цена: 45280 руб.  –  +
	Напишите нам на почту: sale@kratonkuban.ru	Обновление цен 21/11/2024 г.
	Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО платная.   Подробнее нажмите здесь	Звонок или WhatsApp:  +7(900) 246-86-60

   Скачать инструкцию

Маслостанция МГС 700-0.8П-Р-1 применяется в качестве привода для различного гидравлического переносного и стационарного оборудования: домкратов, гидравлических трубогибов, шиногибов, опрессовщиков стропов, гидроцилиндров одностороннего действия, прессов и других гидравлических устройств.
Маслостанция высокого давления МГС 700-0.8П-Р-1 работает на всесезонном гидравлическом масле "ВМГЗ".
Внимание! Объём масляного бака маслостанции должен превышать рабочий объём запитываемого гидравлического оборудования на 20-30%, иначе может произойти подсос воздуха.

Маслостанция оснащена шестиплунжерным аксиальным насосом:
- 3 плунжера низкого давления для обеспечения высокой производительности (3.2 л/мин) на холостом ходу;
- 3 плунжера меньшего диаметра для создания высокого давления при производительности 0.8 л/мин.
При выдвижении штока гидроцилиндра без нагрузки (на холостом ходу) насос маслостанции обладает значительно большей производительностью - 3.2 л/мин.
Подача масла начинается сразу после нажатия кнопки на маслостанции, сброс масла в бак осуществляется поворотом рукоятки гидрораспределителя.

Маслостанция состоит из масляного бака 1, на крышке которого установлены гидравлический блок управления 2 и приводной электродвигатель 3 с пультом управления 4 . Пульт управления имеет кнопки "Включено"(ON) и "Выключено" (OFF). От пульта управления отходит кабель 5, предназначенный для подключения станции к сети электропитания напряжением 220В или 380В с соответствующими электроразъемами 6.

Масляный бак 1 выполнен в виде сварной герметичной емкости. В верхней части бака 1 на крышке имеется отверстие для заливки масла закрытое пробкой 9. На боковой стенке бака расположено смотровое окошко 8 для контроля уровня масла, а в нижней части сливное отверстие закрытое пробкой 9. Внутри бака размещен насос высокого давления с фильтром.

Гидравлический блок управления 2 предназначен для распределения гидравлических потоков и снабжен манометром 10 для определения гидравлического давления в системе. С правой или лицевой стороны блока управления имеется резьбовое отверстие для подсоединения рукава высокого давления 11.

С левой или лицевой стороны блока управления имеется регулировочный винт 12 с контргайкой для настройки предельного уровня рабочего давления. В состоянии поставки давление настроено на 60-70 МПа.

Блок управления имеет рукоятку 13 для переключения гидравлических потоков.

Рукоятка имеет два положения:
- крайнее правое при подаче масла под давлением в рабочий инструмент;
- крайнее левое при сливе масла из рабочего инструмента в бак станции.

ПОДГОТОВКА К РАБОТЕ

Проверьте уровень масла в баке. Уровень масла должен находиться немного выше средней линии окошка 8. Если уровень масла ниже нормы – долейте масло через отверстие закрытое пробкой 7.
При работе станции пробка 7 заливного отверстия должна быть приоткрыта для поступления воздуха при работе (за исключением пробок с воздушным фильтром).
ВНИМАНИЕ! Рабочий диапазон температур для эксплуатации станции должен быть +5...+45 град.
Подсоедините гидростанцию к рабочему инструменту через рукав высокого давления.
Подключите кабель 5 с электрическим разъемом 6 в сеть электропитания с соблюдением ПУЭ и ПТБ.

РАБОТА

Переключите рукоятку 13 в крайнее правое положение.
Подайте электропитание на насосную станцию, нажав на кнопку "ON" пульта управления 4. Двигатель 3 насосной станции начинает работать. Масло под давлением поступает в рабочий инструмент (шток выдвигается). ВНИМАНИЕ! При первом пуске необходимо один, два раза провести процедуру холостого хода.
Нажмите на кнопку "OFF". Двигатель 3 выключается, масло не поступает в полость высокого давления инструмента (шток останавливается).
После выполнения работ переключите рукоятку 13 в крайнее левое положение "Слив". Масло из полости высокого давления инструмента сливается в бак 1 под действием возвратной пружины штока гидроцилиндра.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

В процессе эксплуатации станции один раз в два месяца необходимо производить очистку масляного фильтра и один раз в полгода чистить маслобак с полной заменой масла.

ТЕХНИКА БЕЗОПАСНОСТИ

Внимательно изучите настоящее руководство по эксплуатации и следуйте ему при работе и обслуживании.
Храните данное руководство по эксплуатации в доступном месте.
При подключении станции в сеть электропитания удостоверьтесь, что сеть электропитания имеет ЗАЗЕМЛЕНИЕ.
Отсоедините гидростанцию от сети электропитания после использования, а так же:
- перед перемещением гидростанции с одного места на другое;
- перед выполнением любых ремонтных работ на станции или инструменте;
- перед проверкой или заменой деталей.
Запрещается перемещать инструмент и станцию за электрокабель или рукав высокого давления.
Запрещается отсоединять гидростанцию от сети электропитания за электрокабель.
Запрещается пользоваться гидростанцией необученному персоналу.
Запрещается использовать гидростанцию, если повреждены:
- элекрокабель;
- рукав высокого давления;
- другие детали.
Запрещается пользоваться неспециализированным удлинителем
