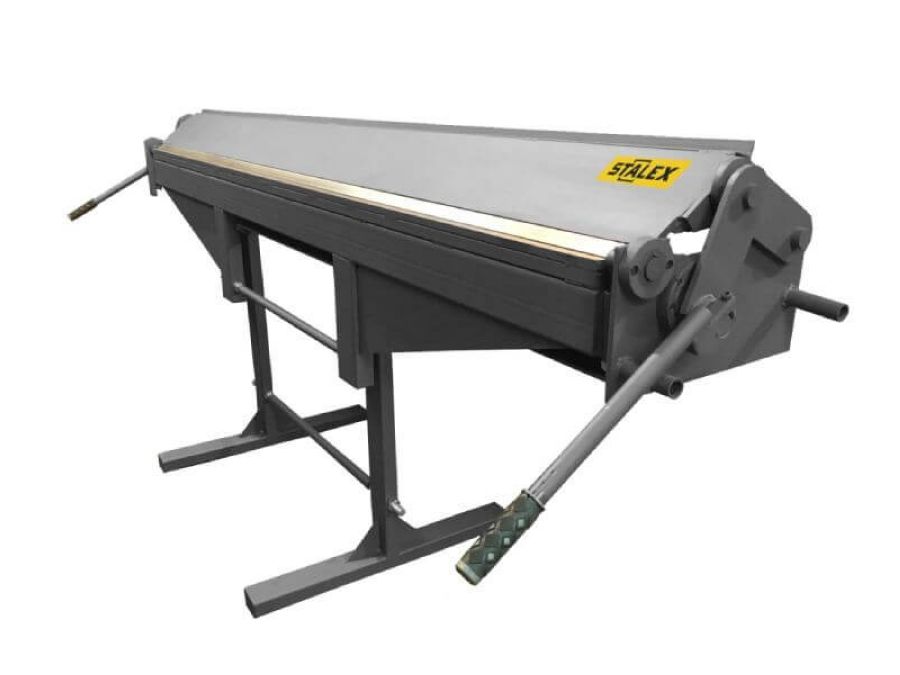

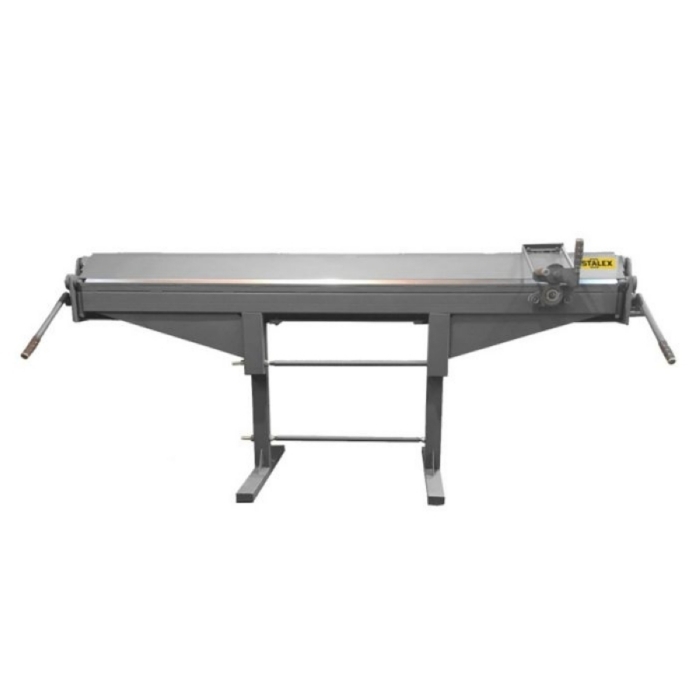

Модель STALEX

HBM 1250

HBM 2000

HBM 2500

HBM 3000

HBM 3500

Рабочая длина (длина гиба), мм

1500

2500

2800

3050

3500

Длина реза (отрезным ножом)

1250

2200

2500

3050

3500

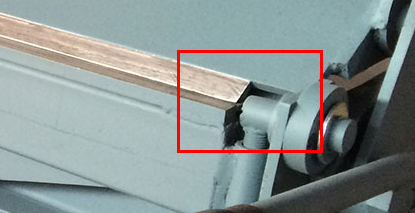

Фото прижимной балки

ГИБКА - макс. толщина материала, мм

(указанные параметры для гибки листа, для гибки рабицы/сетки – не предназначен)

Сталь*

1,0

1,0

1,0

1,0

0,7

Оцинкованная сталь

1,0

1,0

0,8

0,8

0,7

Нержавеющая сталь

1,0

0,8

0,6

0,6

0,55

Алюминий и медь

2,0

1,2

1,2

1,2

1,0

(можно гнуть окрашенный металл)

*Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности ?в, который не должен превышать параметр ?в <400 MРa.

РЕЗКА - макс. толщина материала, мм

 (отрезным ножом)

Сталь

0,8

0,8

0,8

0,8

0,8

Оцинкованная сталь

0,8

0,8

0,8

0,8

0,8

Нержавеющая сталь

0,8

0,8

0,8

0,8

0,8

Алюминий и медь

1,0

1,0

1,0

1,0

0,8

Минимальная ширина загибаемой полки, мм

5

+/-1,5

5

+/-1,5

7

+/-1,5

10

+/-1,5

10

+/-1,5

Максимальный угол гибки / дозагиб

0-135°/180°

(можно вальцевать)

0-135°/180°

(можно вальцевать)

0-135°/180°

(можно вальцевать)

0-135°/180°

(можно вальцевать)

0-135°/180°

(можно вальцевать)

Дозагиб до 180° производиться двумя способами:

1) догибка прижимной балкой до 180гр (в зависимости от металла и его толщины - разница радиуса гибки может отличаться на 1мм в центре, чем по краям)

2) догибка фальцезакаточной машинкой Stalex

Ширина (толщина) гибочной балки, мм

20

20

20

20

20

Ширина (толщина) прижимной балки, мм

15

15

15

15

15

Ход верхней прижимной балки, мм

60

60

60

60

60

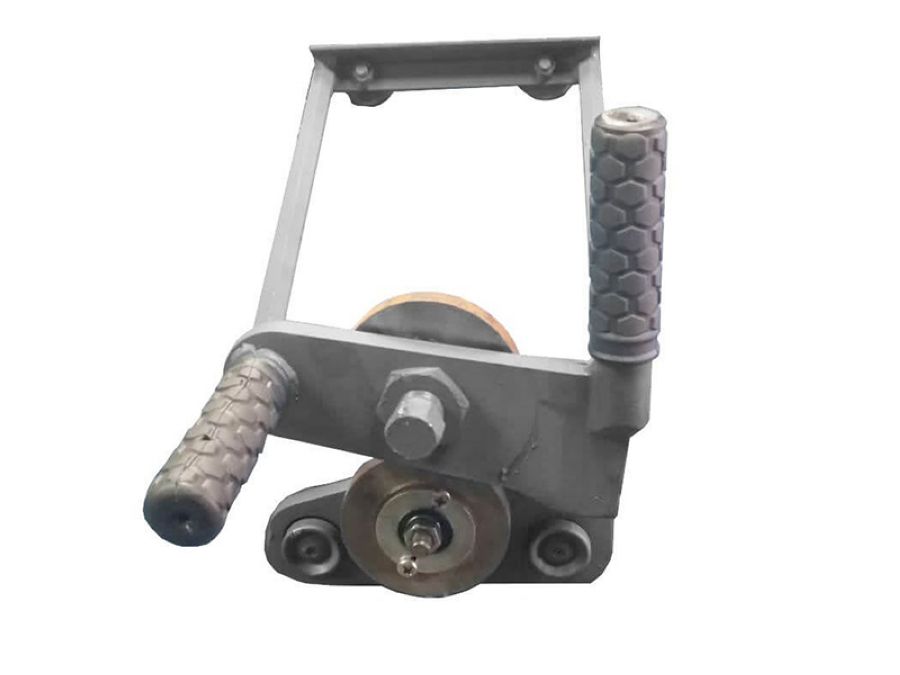

Отрезной роликовый нож

в стандарте

в стандарте

в стандарте

в стандарте

в стандарте

Газовый амортизатор гибочной балки

х

х

х

х

х

Газовый амортизатор прижимной балки

х

х

х

х

х

Задними направляющими для поддержки листа – не комплектуется, во избежание потери жёсткости в основной нижней балке. При необходимости нужно заказать отдельный стол задней поддержки (рабочая высота – 965мм)

Эксцентриковый механизм с подшипником скольжения прижимной балки

+

+

+

+

+

Штанга + боковые шпильки регулирующие гибочную балку

+

+

+

+

+

Регулировка нижней основной балки

+

+

+

+

+

Угломер в диапазоне 0° до 135°

+

+

+

+

+

Вес станка (нетто)

130 кг

(+9 кг нож)

230 кг

(+9 кг нож)

260 кг

(+9 кг нож)

310 кг

(+9 кг нож)

360 кг

(+9 кг нож)

Габариты станка (ДхШхВ)

1850х800х1150

2800х800х1150

3100х800х1150

3600х800х1150

4050х800х1150

Упаковка - стрейч-плёнка, при междугородней доставке необходимо заказывать обрешетку.
