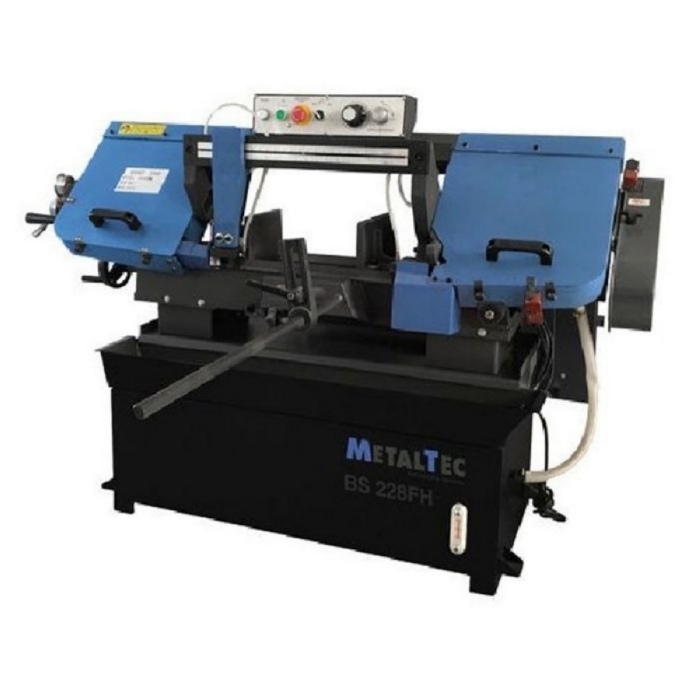

Ленточнопильный станок по металлу MetalTec BS 228FH - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

• Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
• Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
• Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
• Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
• Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

Технические особенности:

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

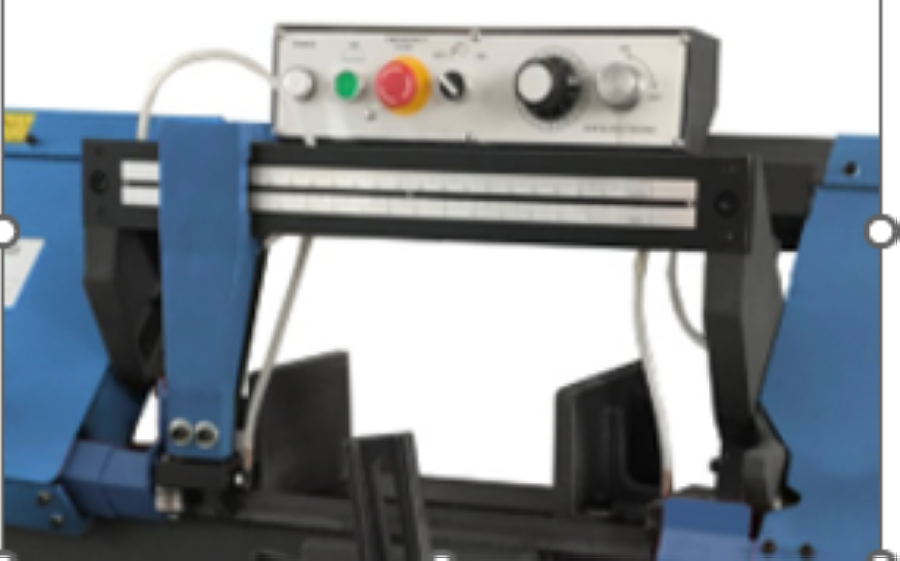

ПАНЕЛЬ УПРАВЛЕНИЯ

Удобно размещенная на раме станка панель управления, позволяет оператору вносить корректировки в процесс пиления сплошных заготовок больших диаметров и экономит место рабочей площади оборудования. Панель управления полностью на русском языке с подробным описанием органов управления.

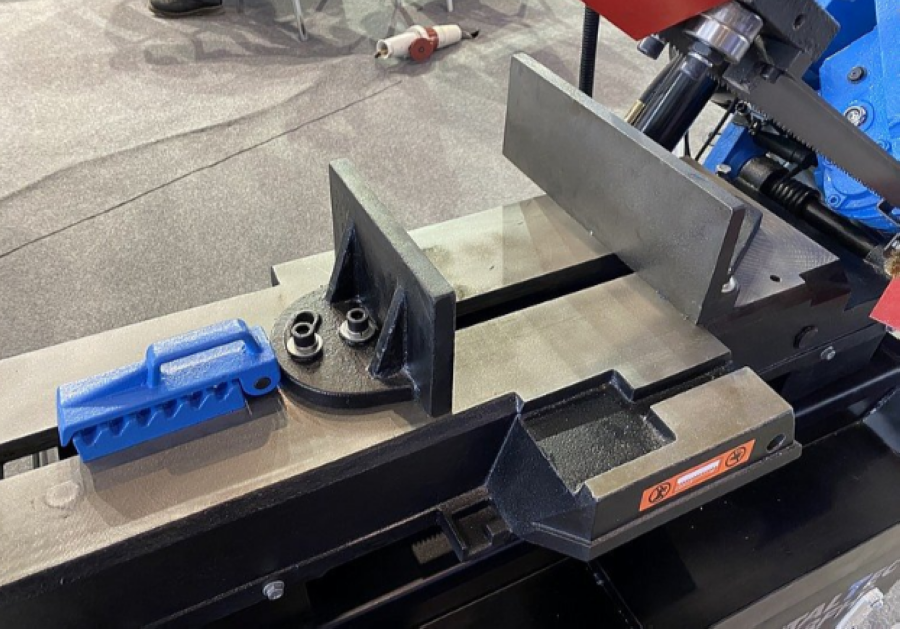

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ПОВОРОТНЫЕ ТИСКИ

Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок и защищает от произвольного смещения заготовки. В движение тиски приводятся удобным маховиком в сочетании с рычагом быстрой доводки, тем самым существенно сокращается время наладки станка.

СИСТЕМА ГИДРОРАЗГРУЗКИ

Опускание пильной рамы в зону резания заготовки происходит под собственным весом пильного модуля, где скорость опускания регулируется гидроцилиндром.
С пульта управления оператор может корректировать давление в гидроцилиндре, выбирая тем самым наиболее оптимальное для получения ровного и качественного реза.

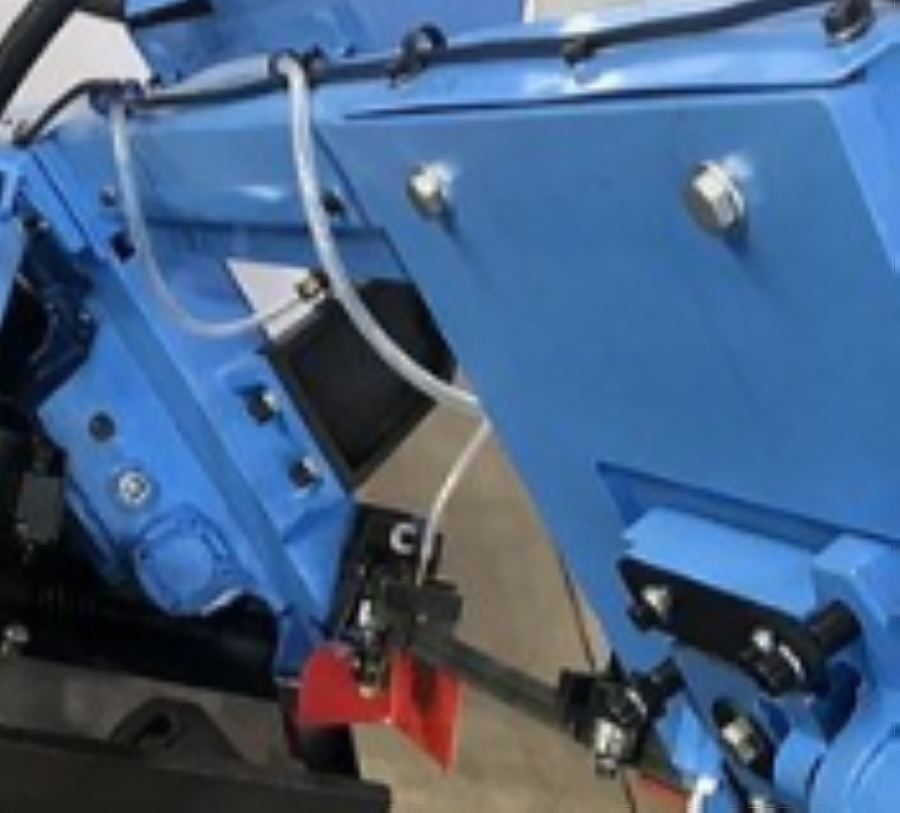

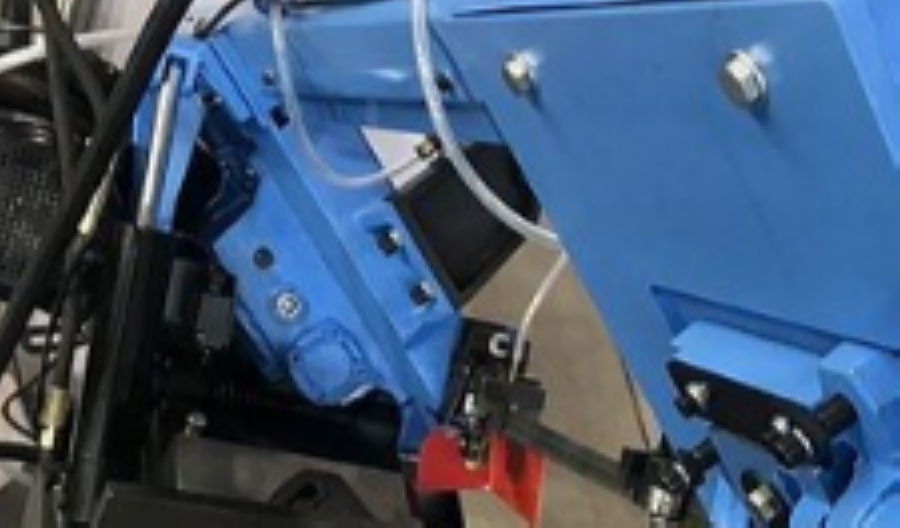

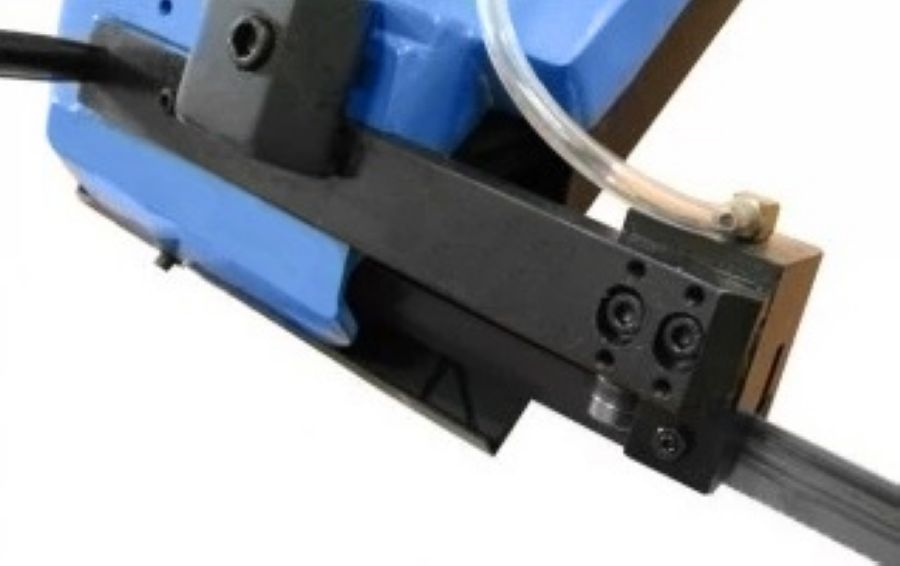

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками.

ДВУХТОЧЕЧНАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ

Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая система подачи смазочно-охлаждающей жидкости (СОЖ).

РЕЖИМ СКОРОСТИ ВРАЩЕНИЯ ПОЛОТНА

Скорость вращения полотна изменяется в 4х диапазонах и регулируется с помощью ременной передачи, что позволяет подобрать оптимальный режим резки для каждого вида материала и сечения заготовки.

МОЩНЫЙ ДВИГАТЕЛЬ

Возможность резки, как сплошных заготовок , так и полых, подтверждается установленным на станке мощным 1,5 кВт двигателем, в сочетании с тяжелой рамой станка. Скорость резки подбирается оператором в зависимости от параметров материала и регулируется ременной передачей.

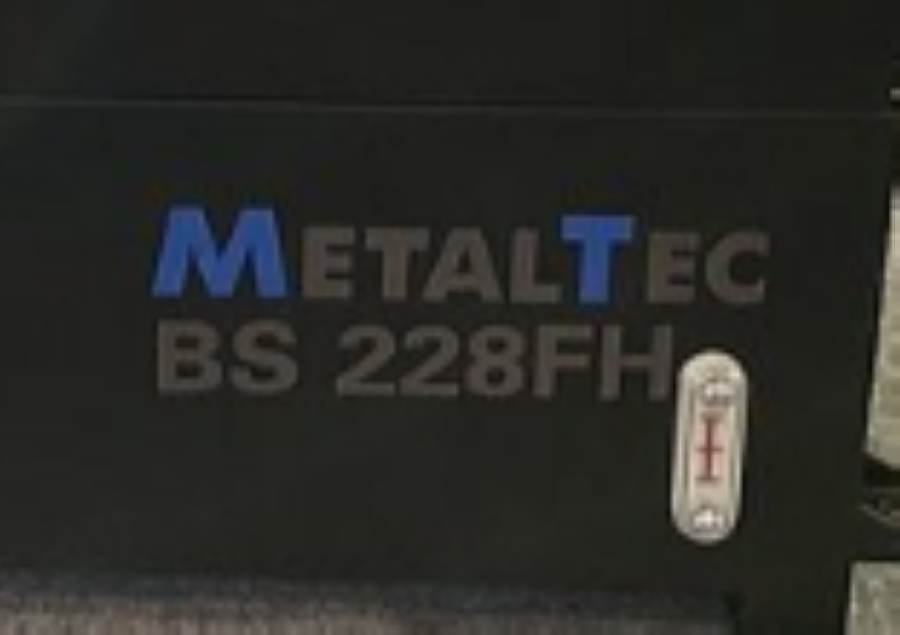

УРОВНЕМЕР СИСТЕМЫ СОЖ

На тумбе станка установлен датчик уровня охлаждающей жидкости, позволяющий оператору визуально следить за ее состоянием и уровнем системы СОЖ.

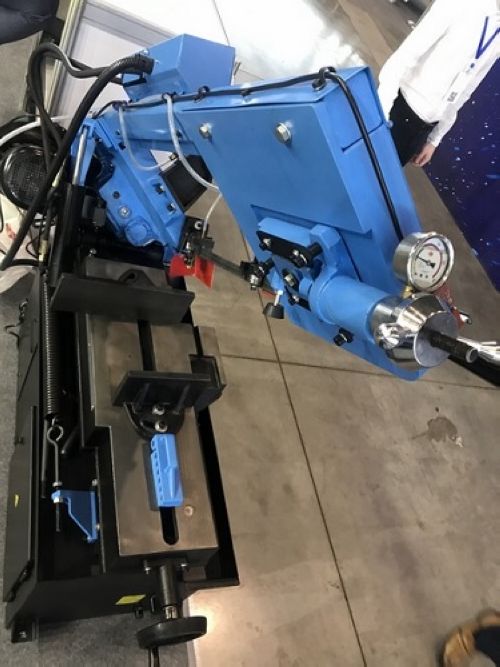

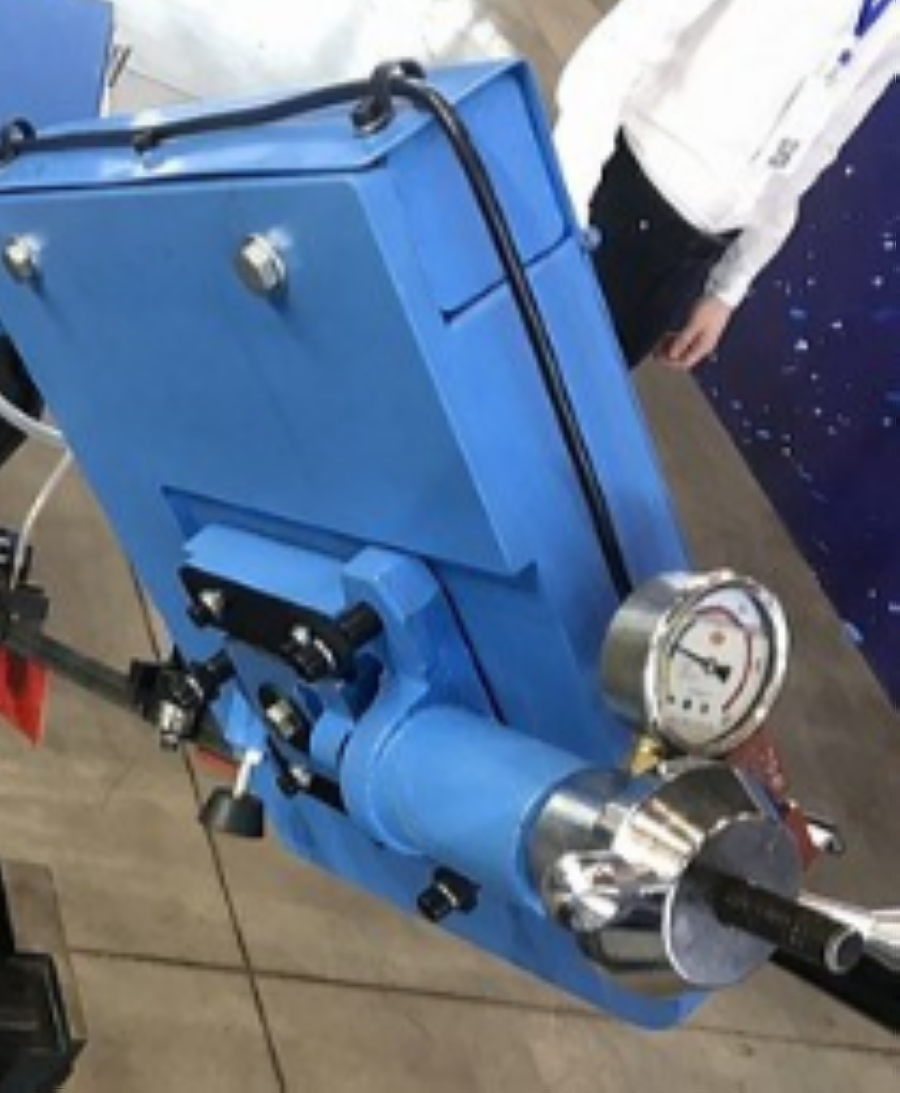

ЖИДКОСТНЫЙ ТЕНЗОМЕТР

Для контроля за процессом резки на станке установлен датчик натяжения полотна (тензометр). Оператор корректирует состояние натяжения инструмента для получения высокого качества реза, соответственно увеличивается ресурс полотна на станке.

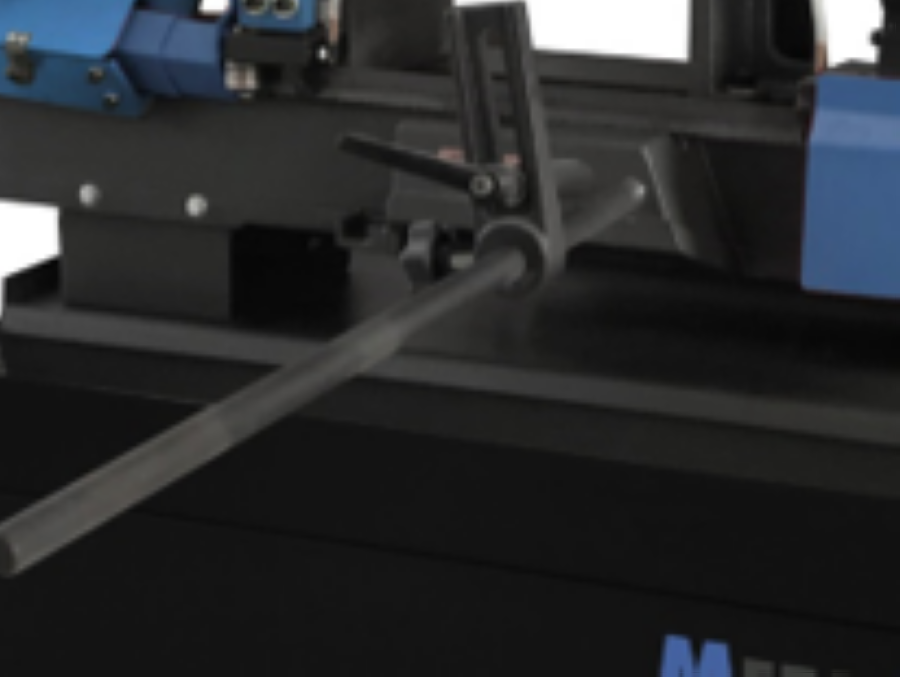

РЕГУЛИРУЕМЫЙ УПОР

Станок оснащен упором для серийной резки, который существенно сокращает время перенастройки оператором станка при серийной резке.

Комплектация:

• Жесткая и массивная станина
• Регулируемый упор
• Надежные механические поворотные тиски
• Двухточечная автоматическая система подачи сож
• Управляемые направляющие с подшипниками
• Система гидроразгрузки
• Инструкция по эксплуатации
