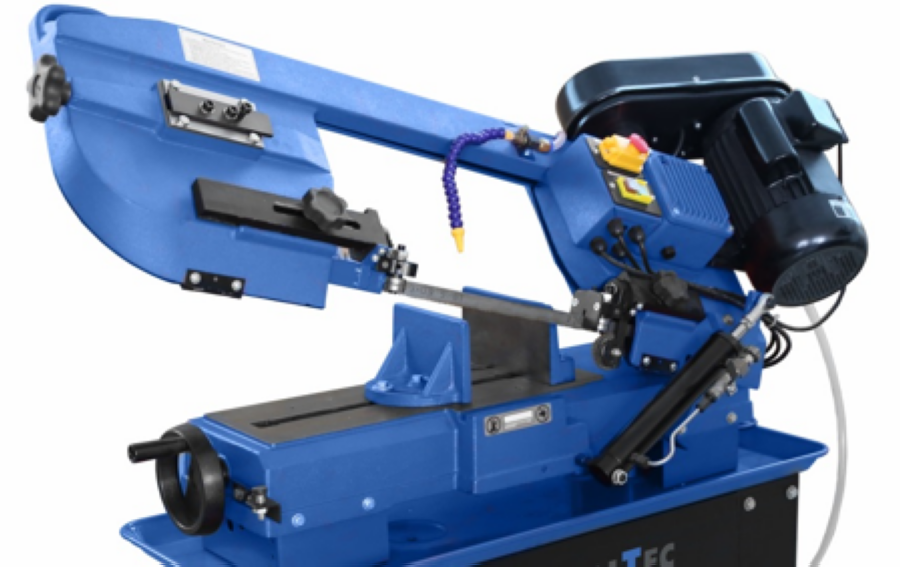

Ленточнопильный станок по металлу MetalTec BS 180FH - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

• Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
• Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
• Возможность резки под разными углами – до 45 ° (позволяет производить резку под разными углами, для последующей сварки конструкций).
• Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
• Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

Технические особенности:

1. ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

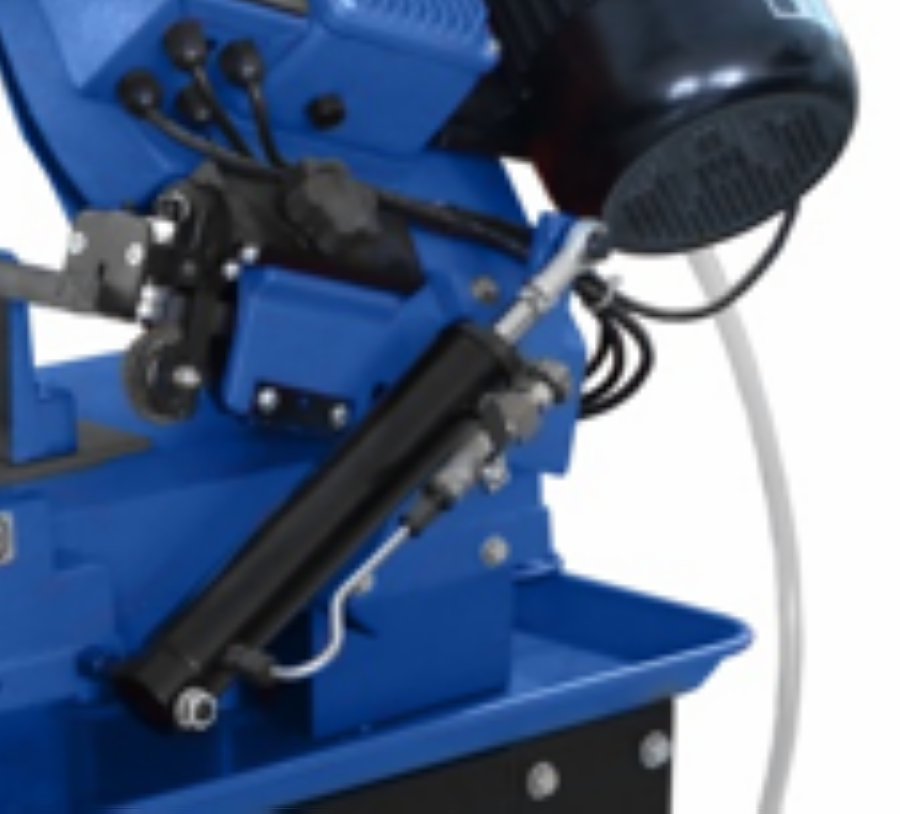

2. СИСТЕМА ГИДРОРАЗГРУЗКИ

Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).

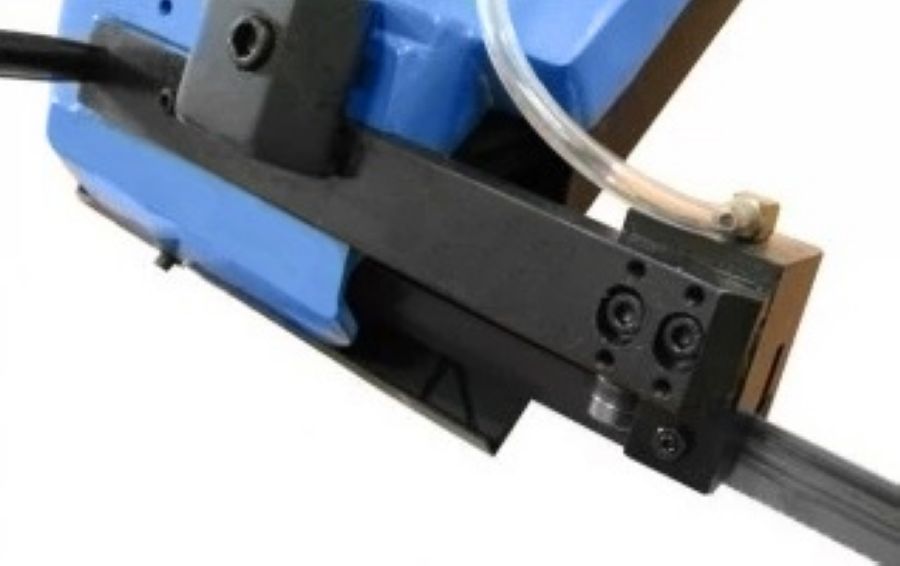

3. УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).

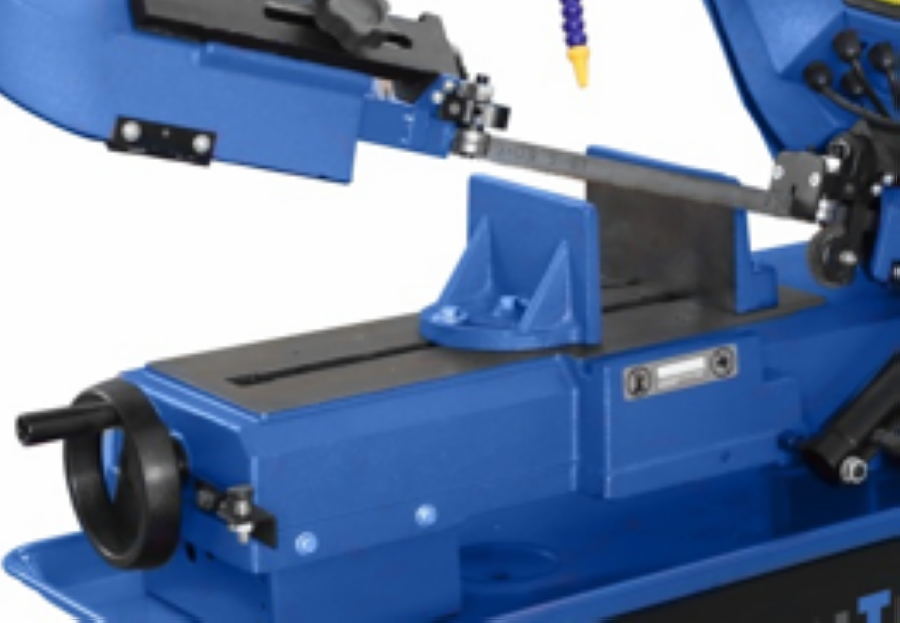

4. ПОВОРОТНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ

Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. Возможность поворота тисков дает возможность распила заготовки под уголом 0° - 45°

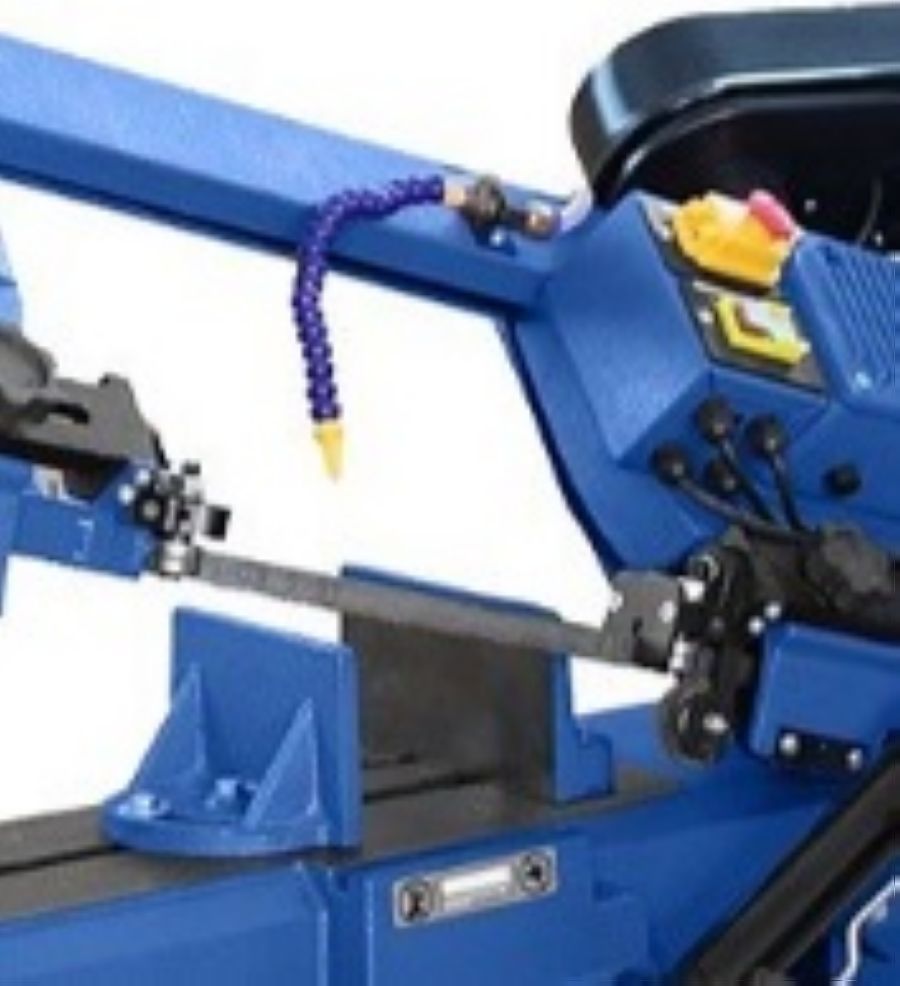

5. АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ

Станок оснащен системой подачи смазочно-охлаждающей жидкости (СОЖ), что дает дополнительную износостойкость полотну и защиту от коррозии комплектующих.
Использование СОЖ существенно увеличивает качество и количество отрезаемых заготовок, сокращает расходы производства на ленточные полотна и обслуживание станка.

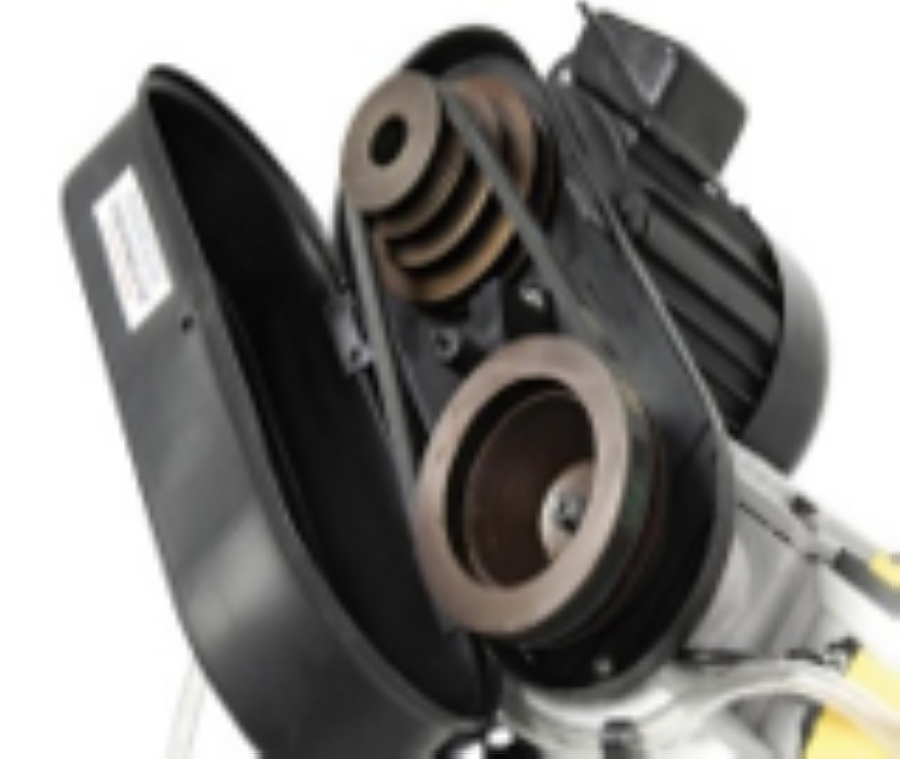

6. РЕЖИМ СКОРОСТИ ВРАЩЕНИЯ ПОЛОТНА

Скорость вращения полотна изменяется в 4х диапазонах и регулируется с помощью ременной передачи, что позволяет подобрать оптимальный режим резки для каждого вида материала и сечения заготовки.

7. МОЩНЫЙ ДВИГАТЕЛЬ

Стойки к перегрузкам мощный двигатель станка позволяет развивать скорость вращения полотна от 34 до 102 м/мин.
Скорость вращения полотна подбирается исходя из параметров заготовок и легко меняться при переустановки ремня на шкивах.

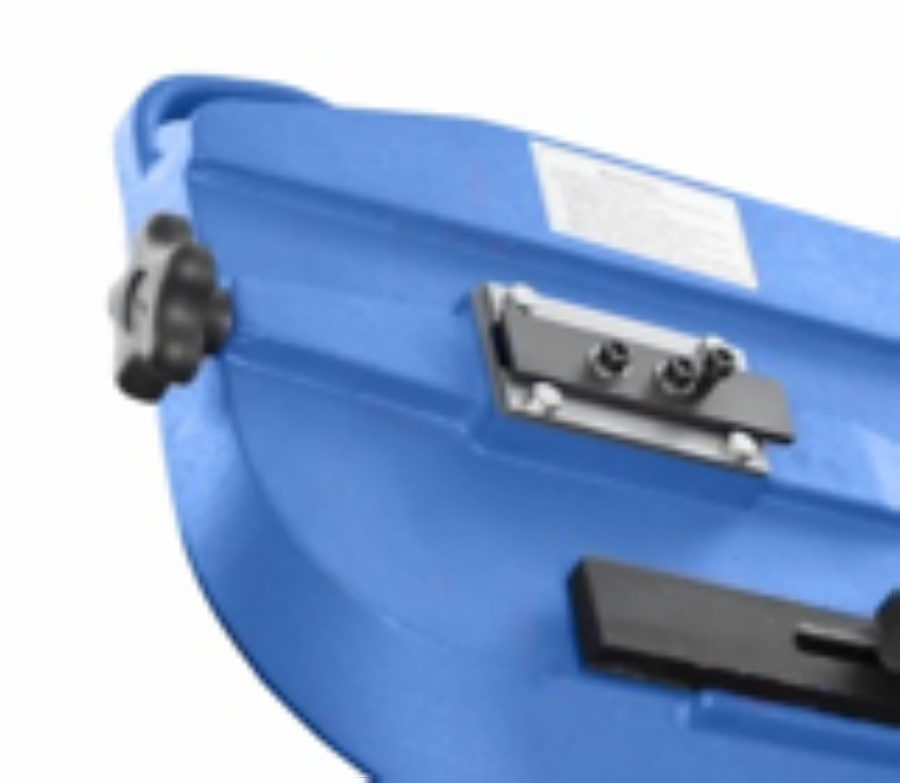

8. НАТЯЖЕНИЕ ПОЛОТНА

Пильное полотно приводится в рабочее положение натяжным винтом, для достижения оптимального усилия натяжения, в области ведомого шкива установлен удобный механизм фиксации со шкалой.

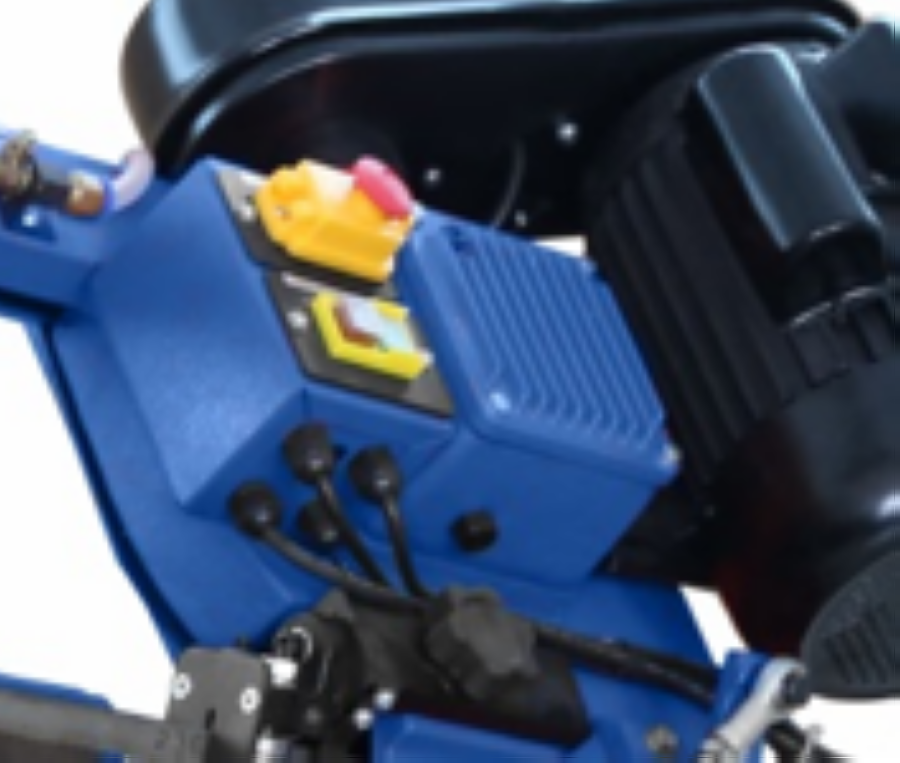

9. ПАНЕЛЬ УПРАВЛЕНИЯ

Удобно расположенная панель управления станком существенно экономит рабочее пространство на производстве. Кнопка аварийного отключения легко доступна и делает процесс работы на станке максимально безопасным.

Комплектация:

• Жесткая и массивная станина
• Поворотные механические тиски
• Система гидроразгрузки
• Управляемые направляющие с подшипниками
• Автоматическая система подачи сож
• Лентопилочное полотно
• Инструкция по эксплуатации
