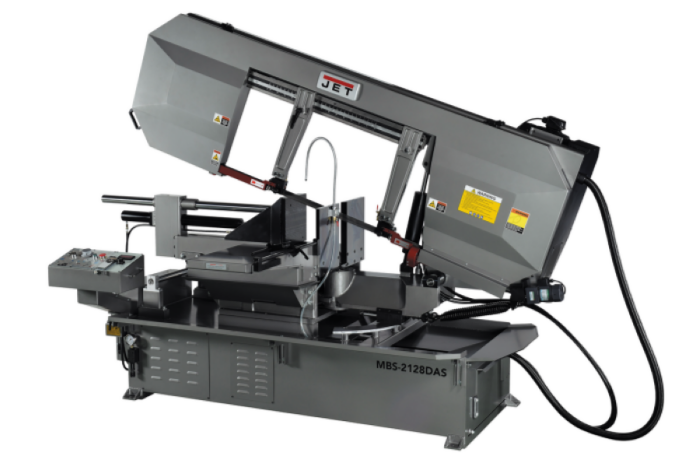

Ленточнопильный станок Jet MBS-2128DAS - представляет собой ленточнопильный станок, используемый для промышленной обработки заготовок большого диаметра, распила заготовок прямоугольного профиля. Станок изготовлен по европейскому типу, с поворотной рамой. Конструкция станка позволяет осуществлять поворот консоли вправо и влево на углы в диапазоне 0-60 ⁰, в зависимости от технологического процесса. Максимально допустимый диаметр заготовок, обрабатываемых на станке под углом 90 ⁰, составляет 530 мм. Под углами 45 ⁰ на станке возможно пиление круглых заготовок диаметром – 480, 490 мм. Поворот консоли на 60 ⁰ позволяет выполнять пиление металлических заготовок диаметром 335 мм. Оборудование позволяет выполнять весь цикл обработки в полуавтоматическом режиме.

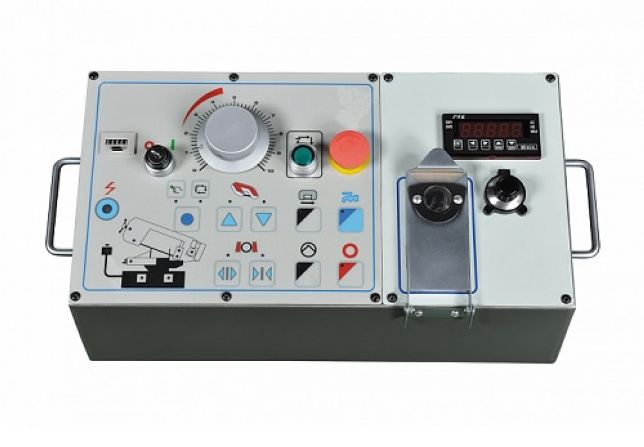

Оборудование оснащено системой гидравлики, приводящей в движение пильную раму. Гидроцилиндр приводит в движение гидравлические тиски. Управление тисками, подъем и опускание пильной рамы, запуск системы подачи СОЖ, осуществляется с пульта управления. СОЖ подается непосредственно в зону резания, на направляющие.

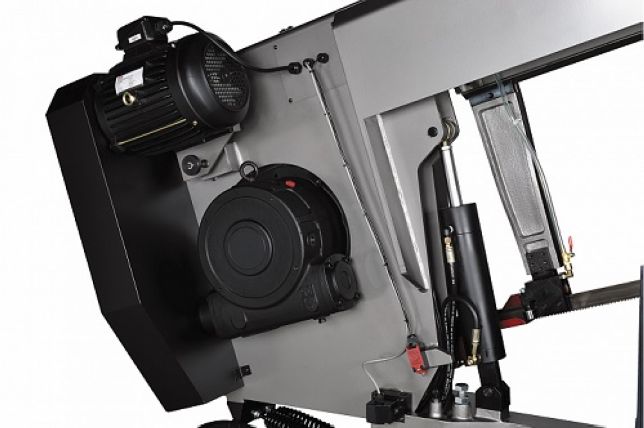

Ленточнопильный станок оснащен экономичным электродвигателем большой мощности  - 5,6 кВт, приводящий шкивы в движение путем взаимодействия редуктора и ременной передачи. Модель MBS-2128DAS позволяет выполнять работу на разных скоростях движения ленточного полотна в диапазоне 17-71 м/мин. Изменение скорости движения полотна осуществляется вариатором, имеющим ручку-регулятор на панели управления.

Станок оборудован массивными направляющими, обеспечивающими фиксацию ленточного полотна в необходимом положении, в зависимости от диаметра обрабатываемой заготовки. Для позиционирования ленточного полотна под прямым углом по отношению к обрабатываемой заготовке, в конструкции направляющих установлены подшипники. Сила натяжения полотна фиксируется по показаниям тензометра. Станок оборудован роликом корд щеткой, для очистки полотна от стружки, имеет поддон для сбора стружки, прочное и устойчивое основание. Вес станка в оснащенном состоянии составляет 1880 кг.

ОСОБЕННОСТИ:

• Станок конструкции европейского типа
• Полуавтоматический режим пиления заготовки
• Точность реза +/- 0,35 мм при резке 460 мм
• Механизм поворота консоли вправо и влево в диапазоне от -60° до +60°
• Ширина ленточного полотна 41 мм;
• Полный цикл обработки

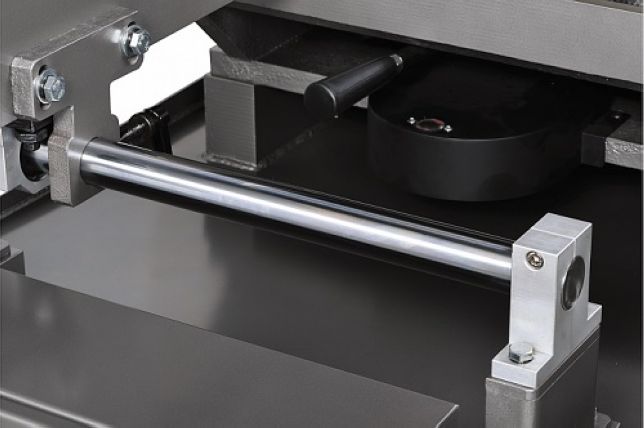

• Линейные направляющие на движение пильной рамы
• Гидравлическая система натяжки полотна
• Тензометр для определения силы натяжения полотна
• Система контроля давления в зависимости от материала и профиля
• Вариатор для регулировки скорости движения ленточного полотна
• Плавная регулировка скорости опускания рамы
• Система поддержки полотна под углом 90° к заготовке
• Гидравлические тиски
• Система подачи СОЖ в зону резания и на направляющие
• Отдельный двигатель на кордщетку
• Шнек для удаления стружки
• Система гидравлики

КОМПЛЕКТАЦИЯ:

• Биметаллическое ленточное полотно М42 41х1,3х6030 мм, 3/4 TPI
• Регулируемый концевой упор
• Автоматический выключатель окончания распила
• Гидравлическая система подъема опускания пильной рамы
• Система подвода СОЖ
• Гидравлические быстрозажимные тиски
