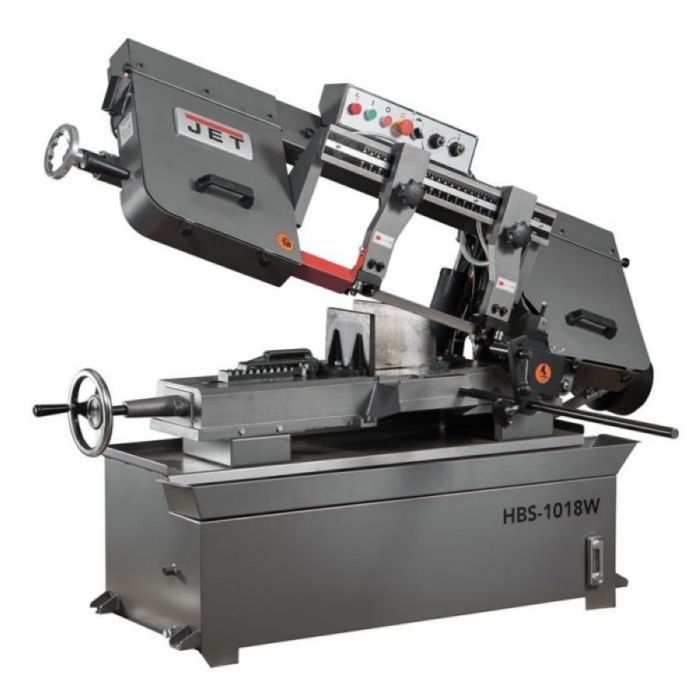

Ленточнопильный станок Jet HBS-1018W - представляет собой традиционную модель промышленного оборудования, применяемого для серийного производства. Модель имеет конструкцию американского типа. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 250 мм. Под углом в 45 ⁰ станок способен осуществлять распил заготовок диаметром 190 мм. Особенность конструкции станка HBS-1018W заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 250х415 мм.

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.

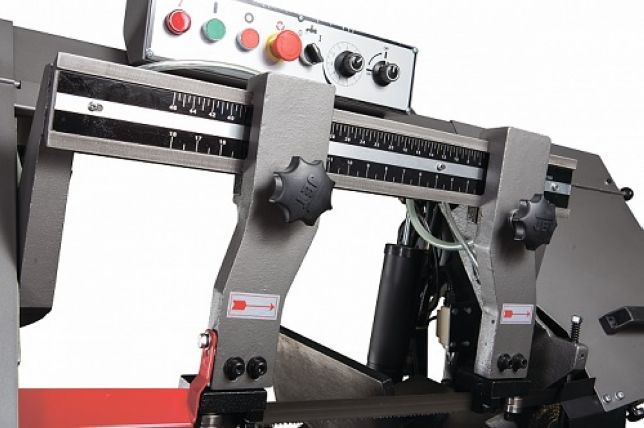

Моторная группа состоит из мощного электродвигателя  - 1,5 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 25,40,50 и 70 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки.

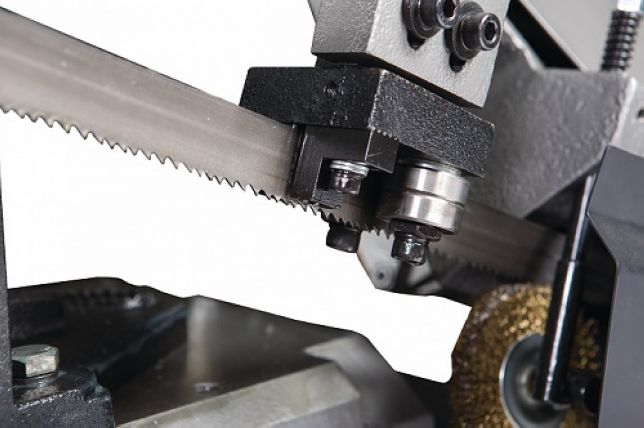

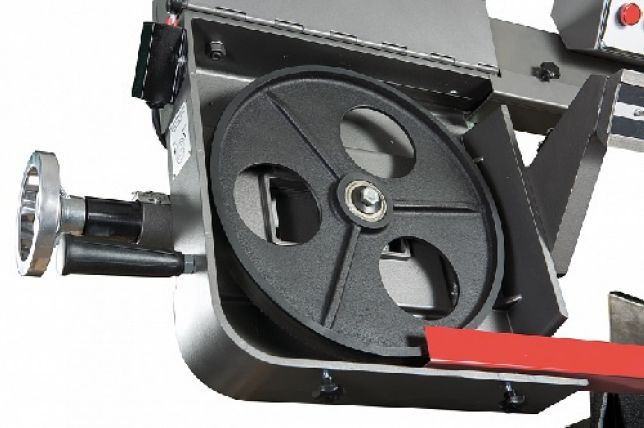

Модель HBS-1018W имеет управляемые направляющие, позволяющие осуществить регулировку прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы 5 подшипниками и сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли.

Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости.

ОСОБЕННОСТИ:

• Модель американского типа;
• Наличие системы гидроразгрузки;
• Плавное опускание пильной рамы
• Закаленный и отшлифованный червяк с бронзовым червячным колесом
• предназначен для длительного срока службы
• Регулируемые направляющие ленточного полотна на 5-и подшипниках
• Быстро переставляемая губка тисков с возможностью поворота до 45°
• Резка прямоугольных заготовок большого сечения;
• Большой маховик и встроенная шкала для удобного натяжения пильной ленты
• 4 скорости движения ленточного полотна для пиления различных материалов
• Ременная передача
• Автоматическое отключение после сквозного распила
• Регулируемые передняя и задние направляющие для перпендикулярного реза
• Регулируемый концевой упор для серийных работ
• Подставка со встроенной системой подачи СОЖ
• Съемный поддон для сбора стружки и легкой чистки

КОМПЛЕКТАЦИЯ:

• Биметаллическое ленточное полотно М42 27х0,9х3300 мм, 4/6 TPI
• Регулируемый концевой упор
• Гидравлическая система подачи
• Автоматический выключатель окончания распила
• Система подвода СОЖ
• Быстропереставляемая губка тисков
• Концевые выключатели крышек
