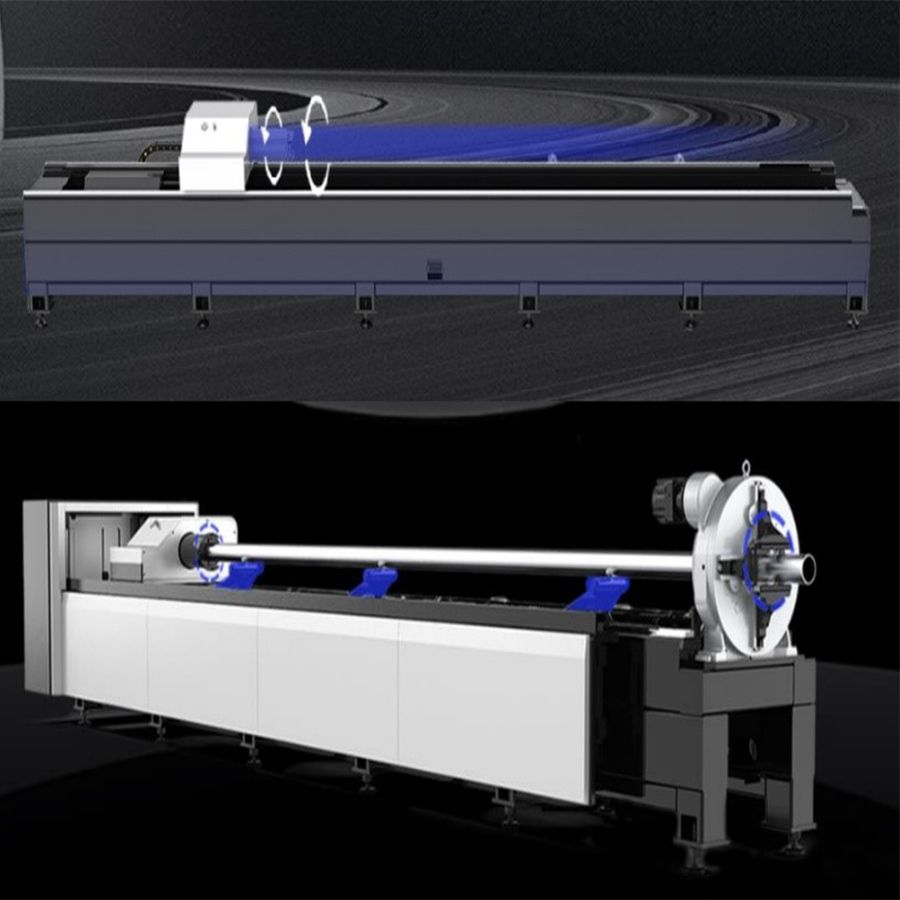

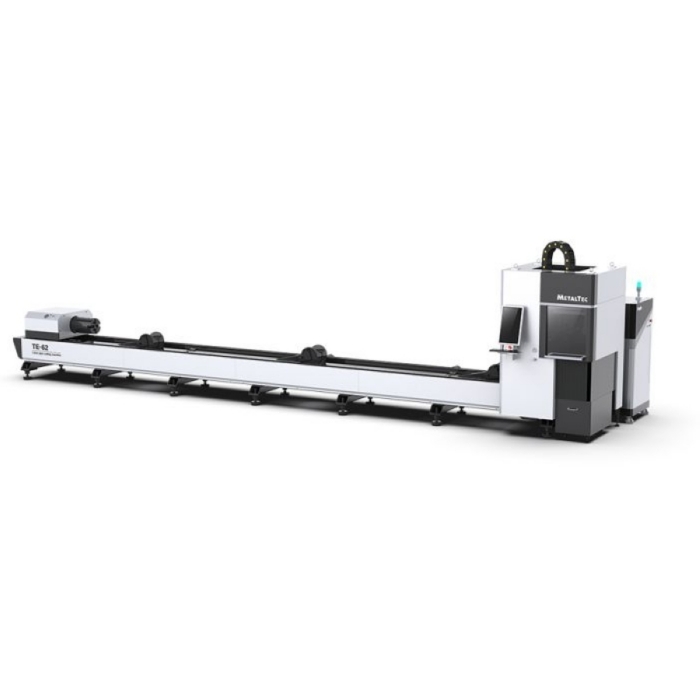

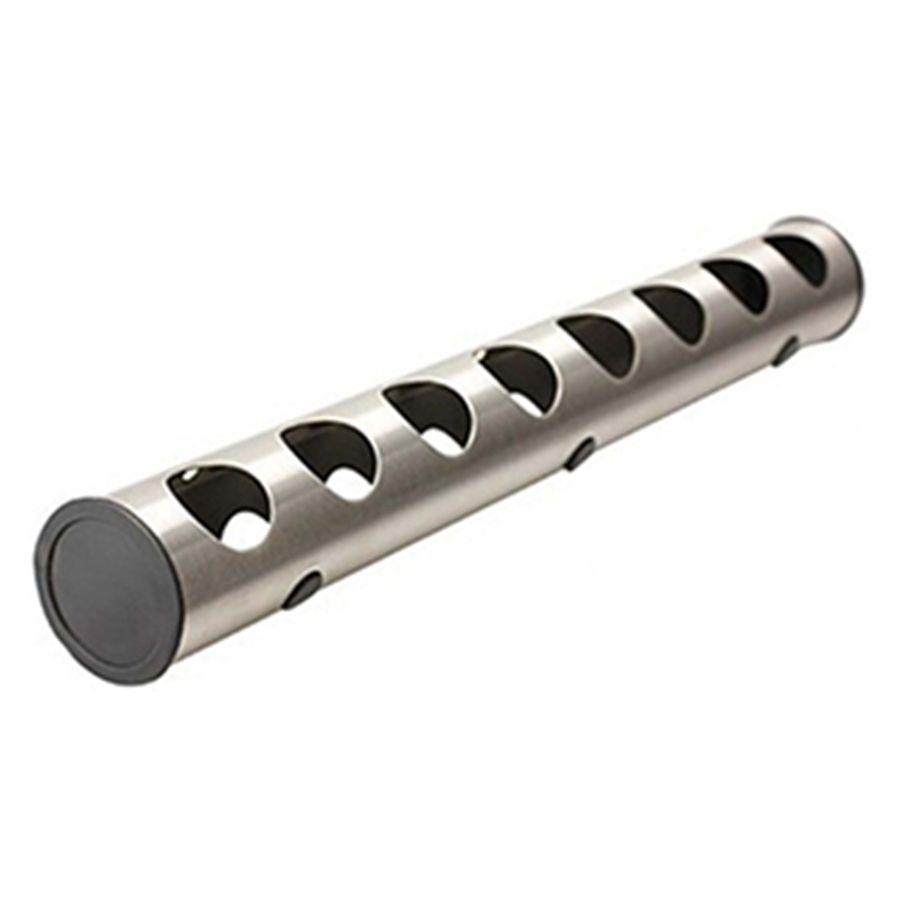

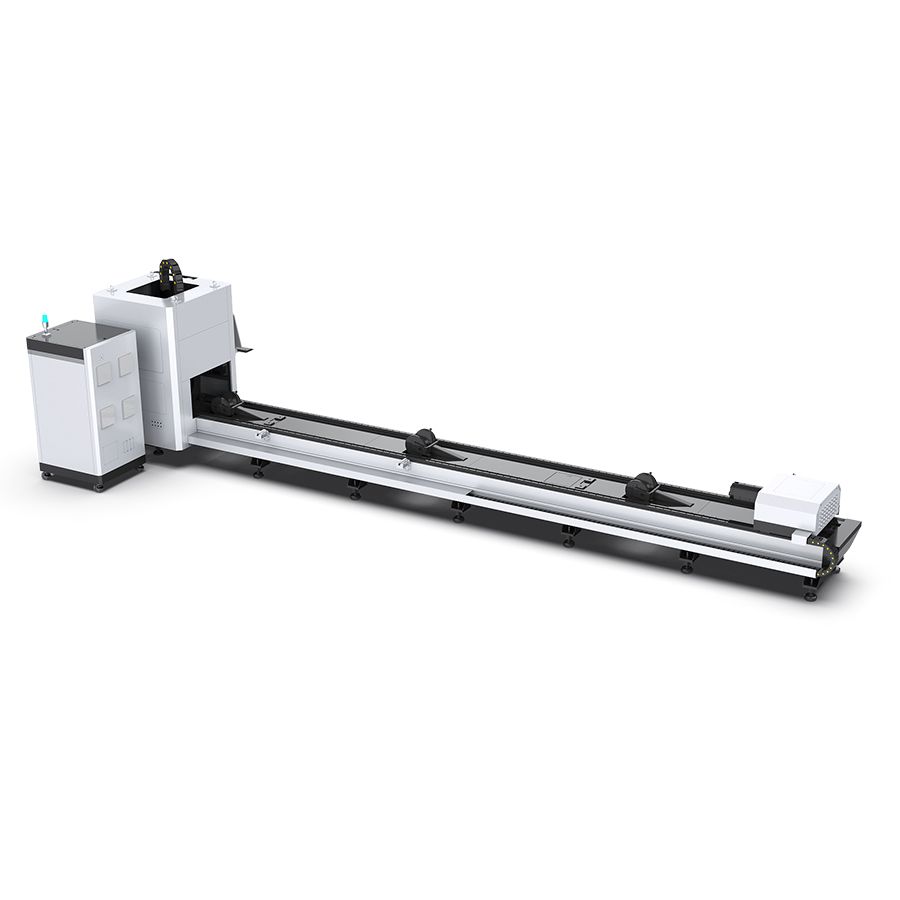

Лазерный труборез оптоволоконный MetalTec TЕ62, 1500 Вт, D.220 - предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

Технические особенности конструкции:

ЦЕЛЬНОСВАРНАЯ СТАНИНА

При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

• Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
• Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.

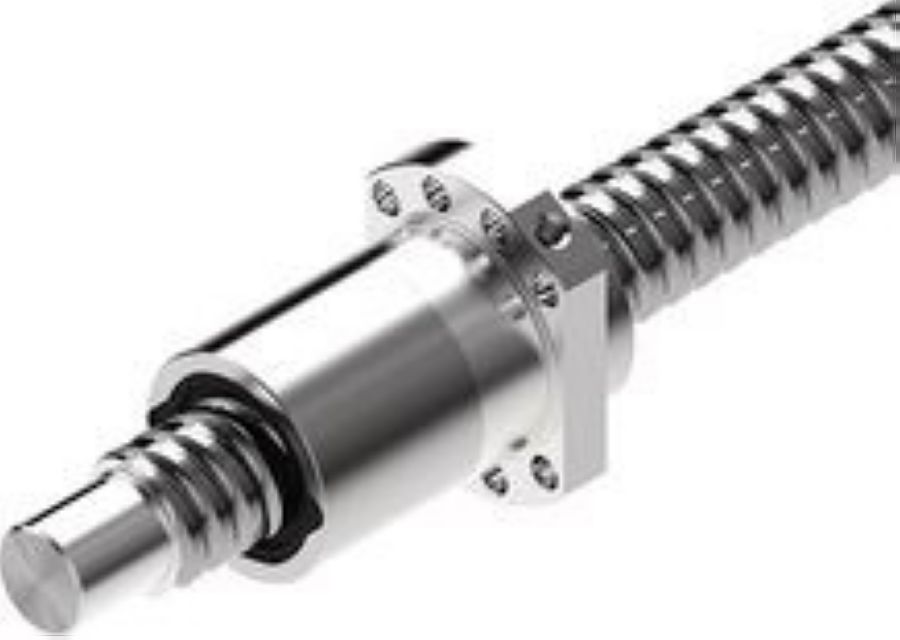

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

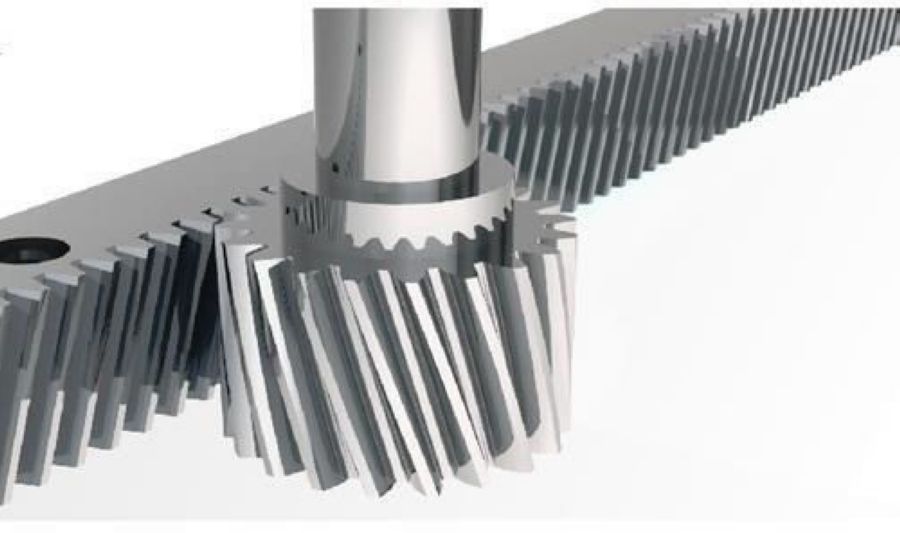

КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

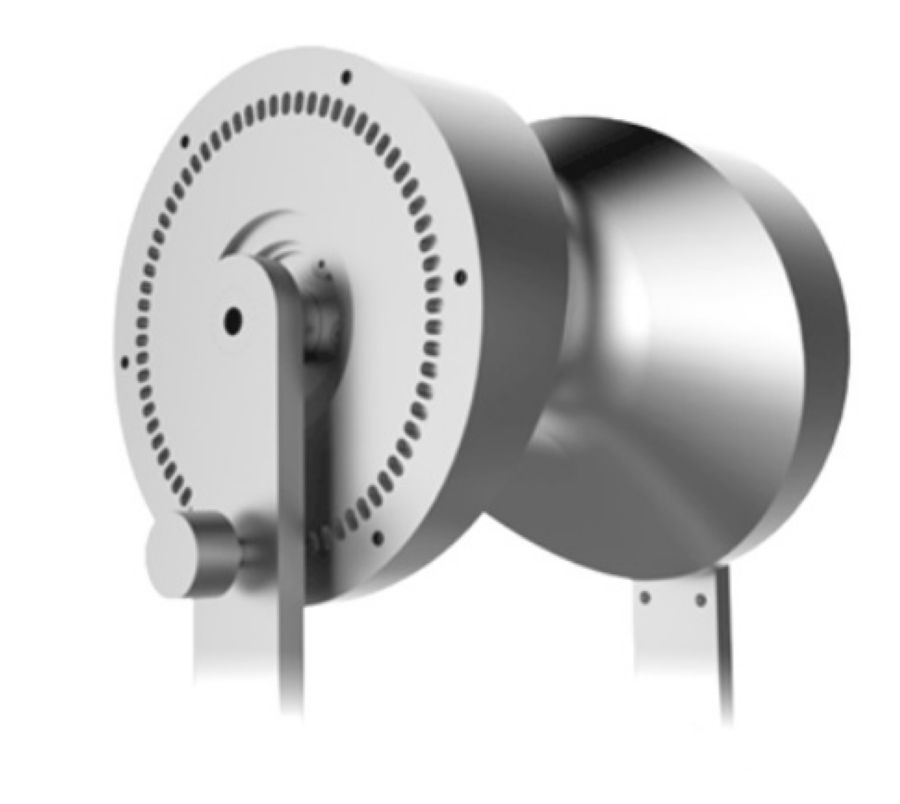

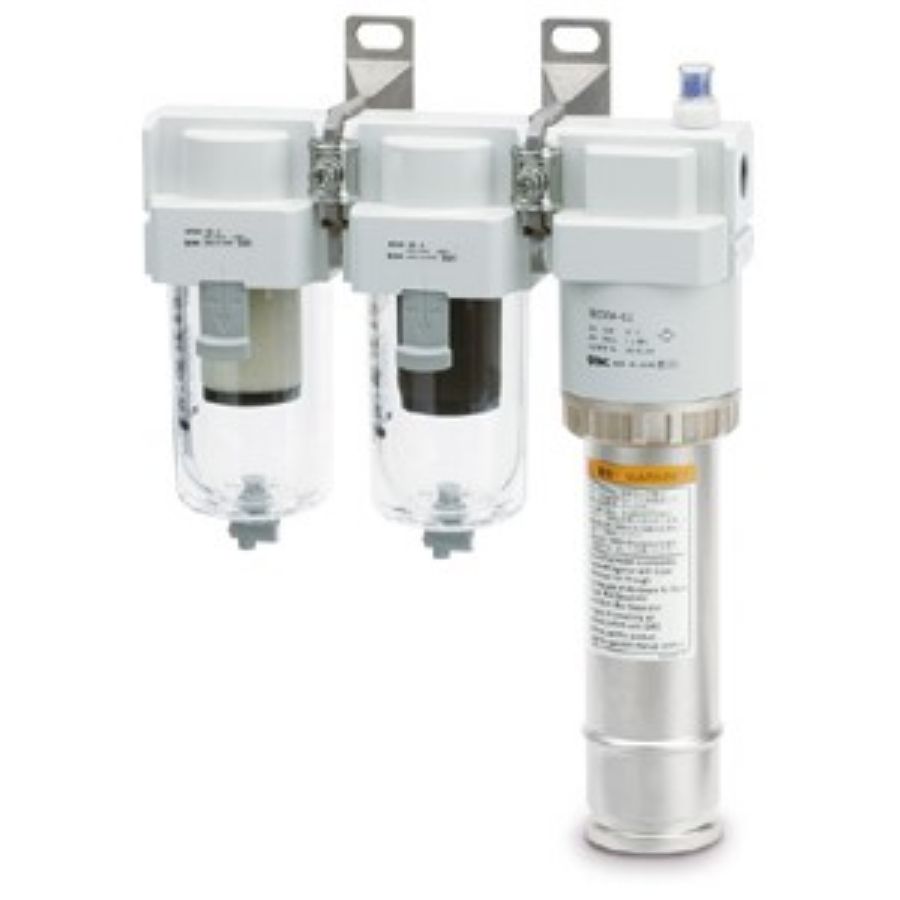

АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC)

Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру.

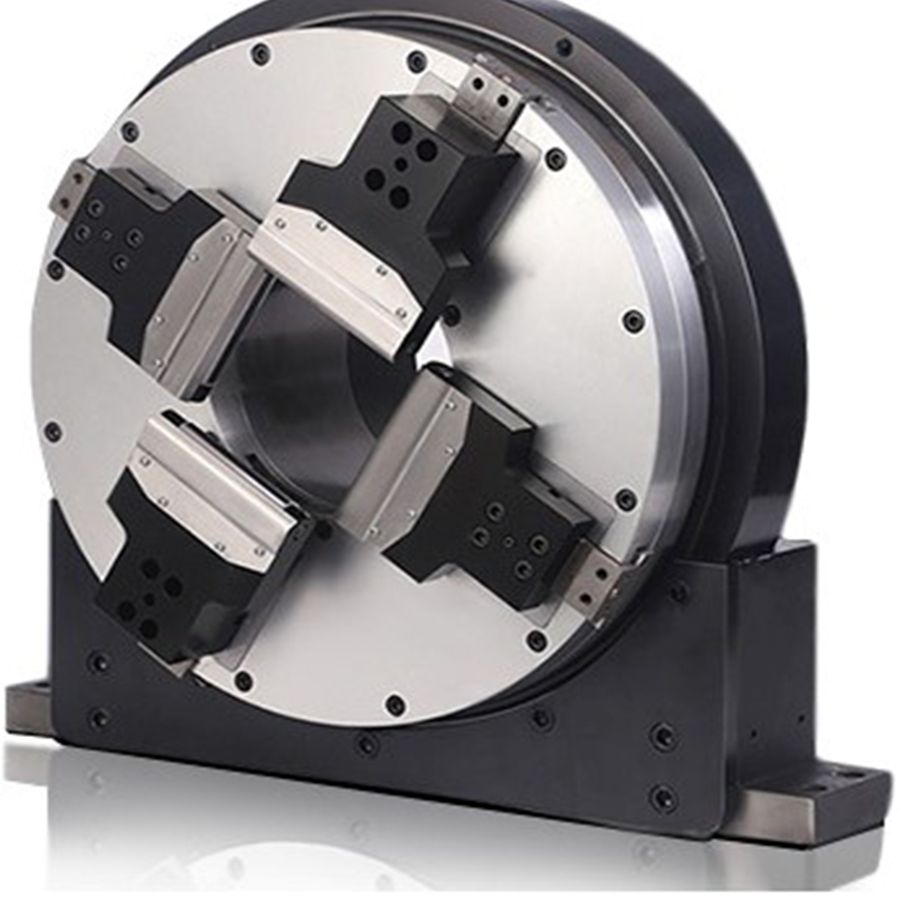

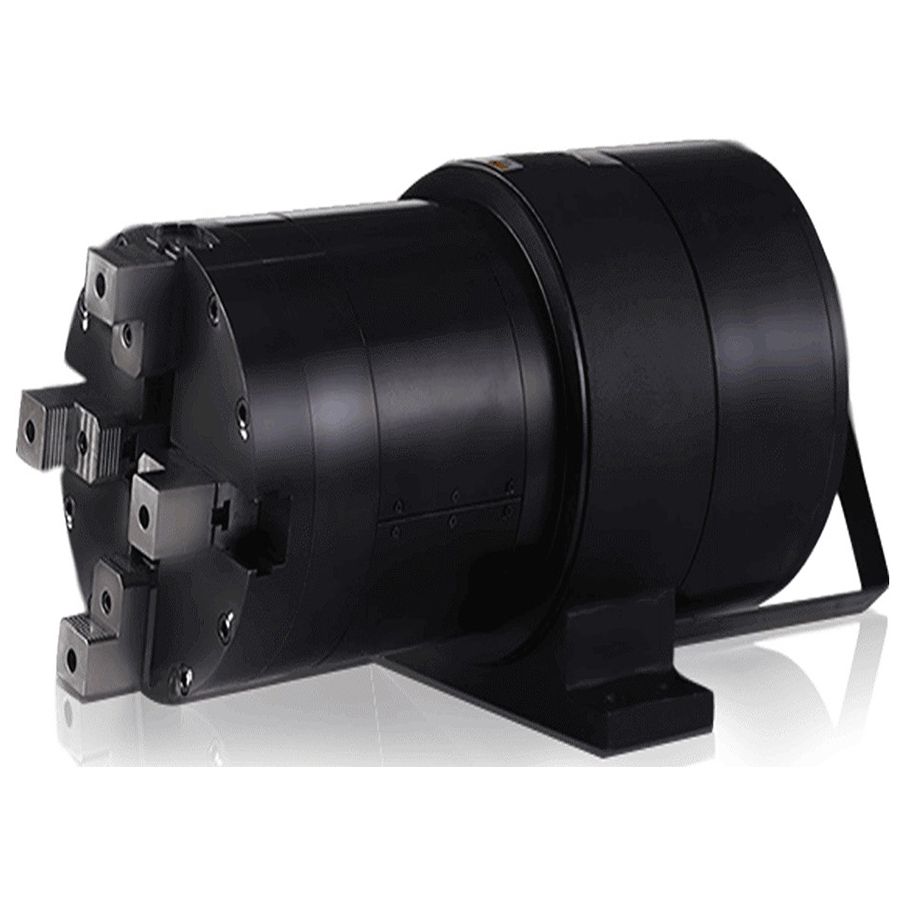

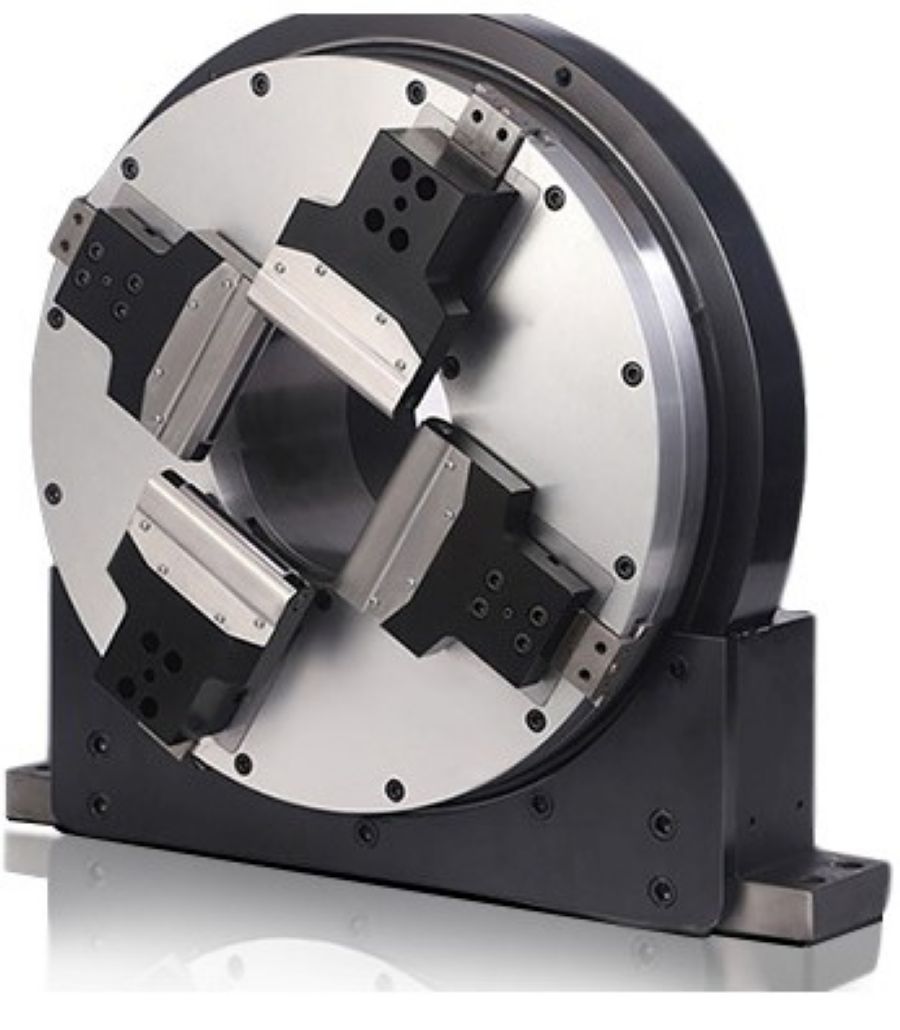

АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН

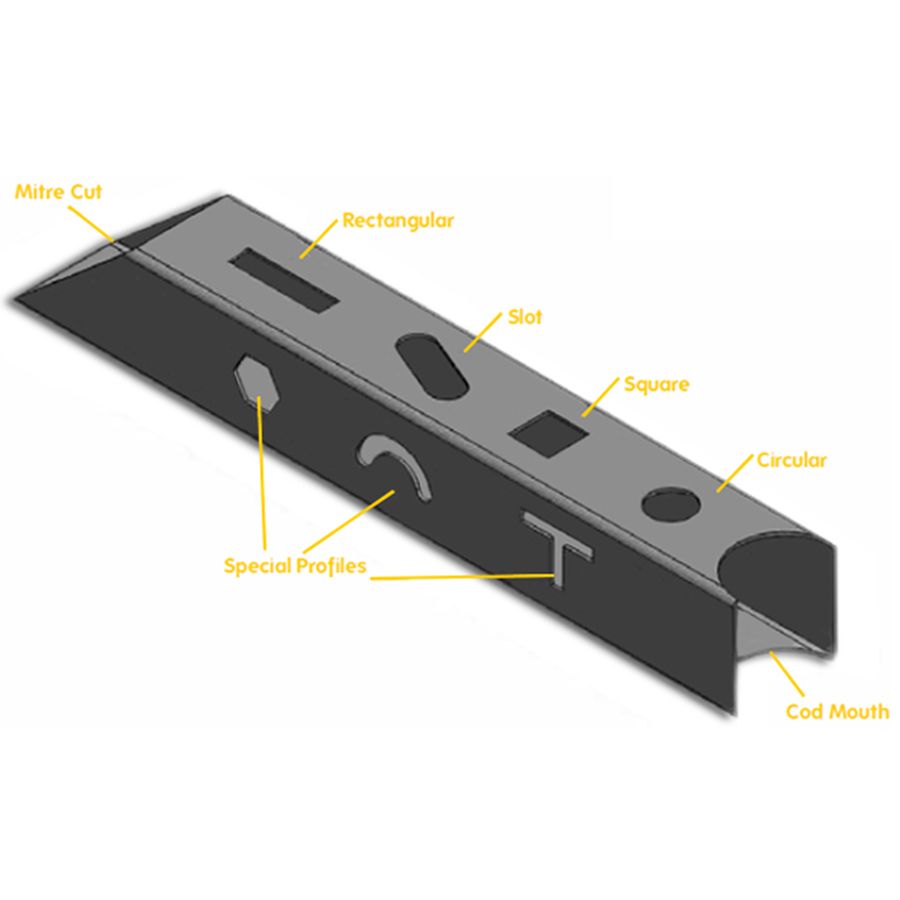

• Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.
• Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье.

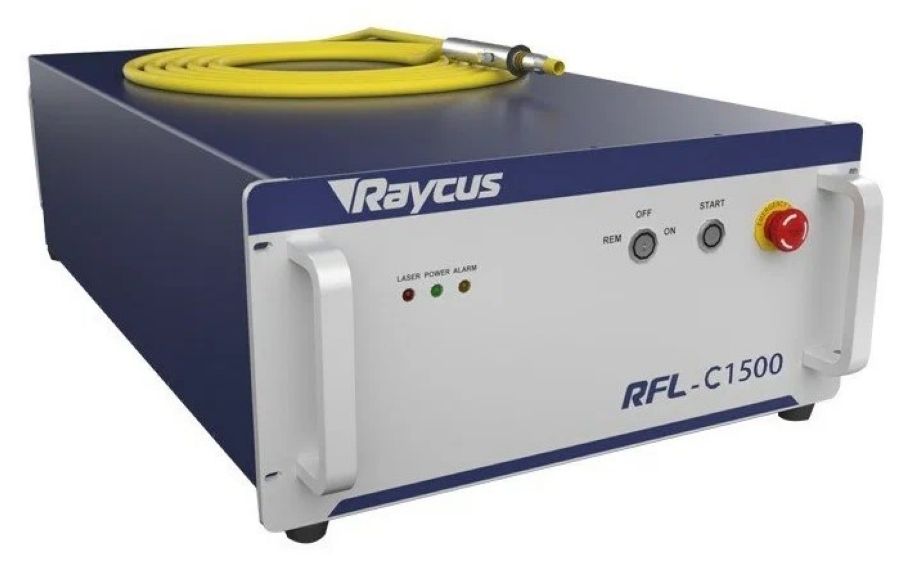

ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS»

• Мощность 1000 - 4000 Вт
• Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанные лидеры в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
• В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

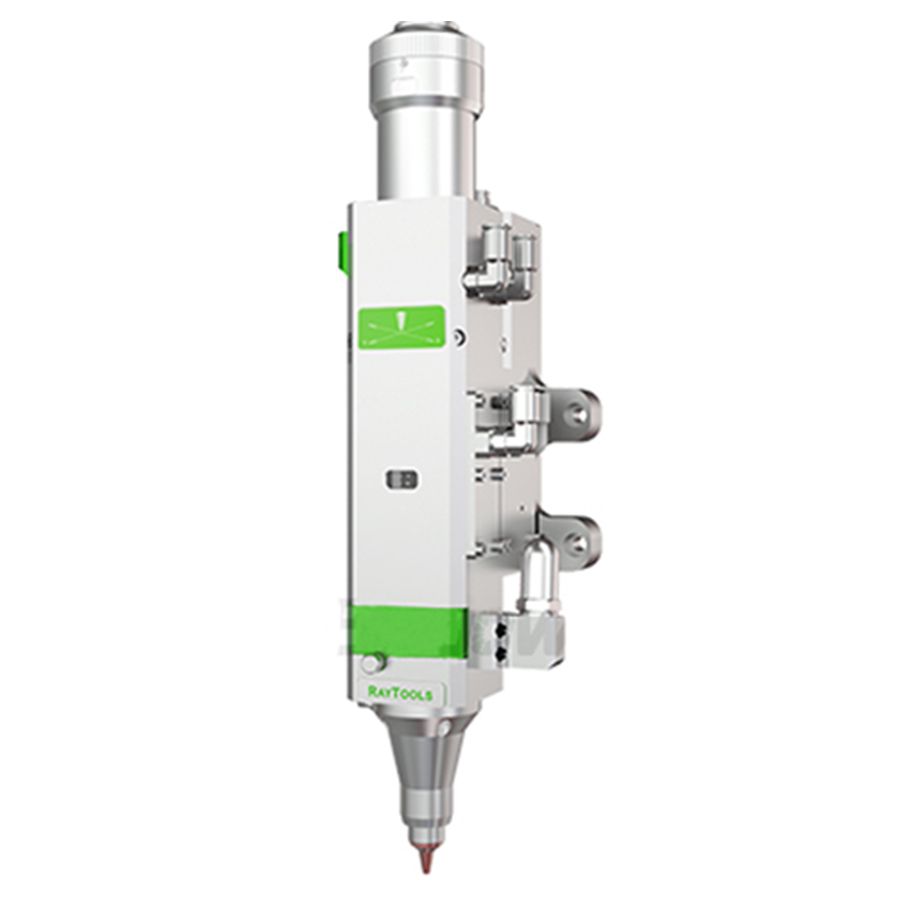

РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)

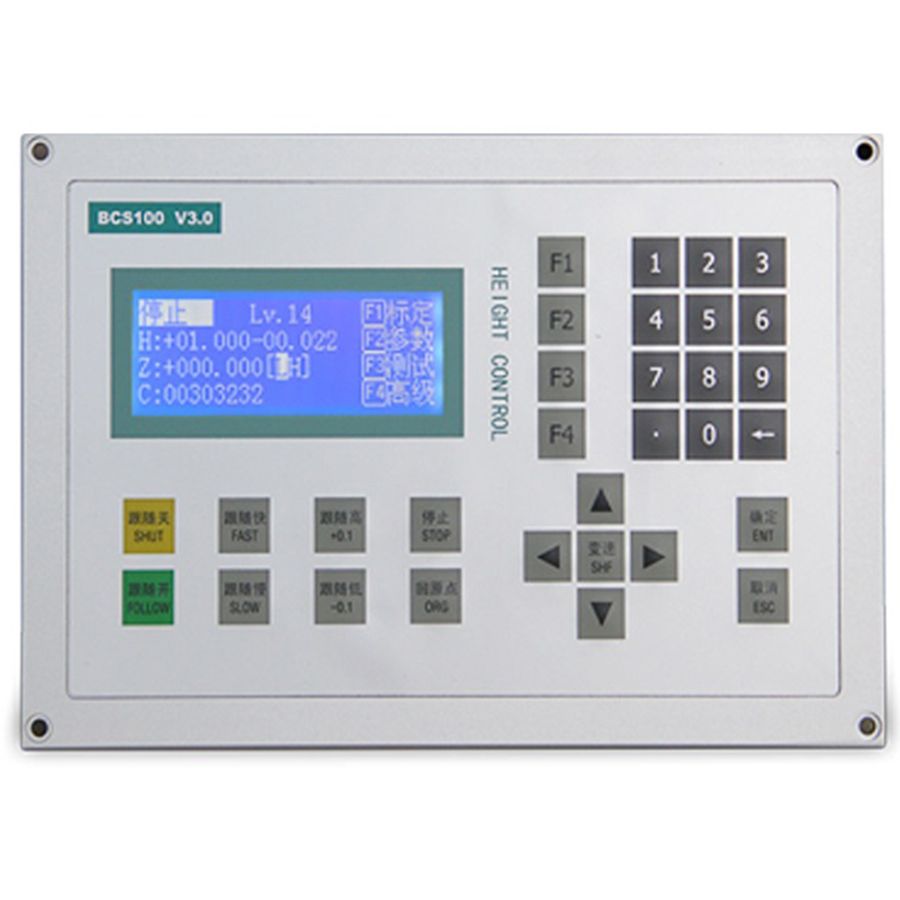

Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.

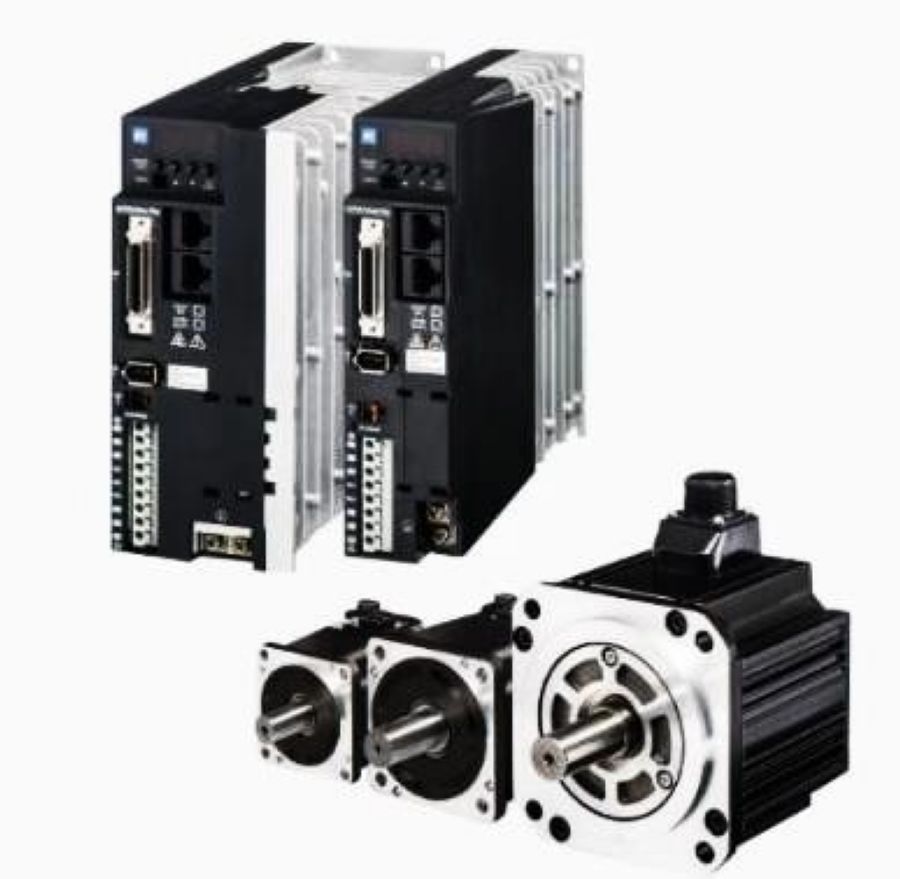

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

СТОЙКА УПРАВЛЕНИЯ

• Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
• Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

ЧИЛЛЕР HANLI H-1000

• Автоматический чиллер для охлаждения излучателей лазерных станков.
• Чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S»

• Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
• AutoCAD, CorelDRAW, plt, AI, dxf


РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BM109 (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)

•  Лазерная оптическая головка Raytools
• C автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
• Оптимальная конструкция с водяным охлаждением позволяет лазерной головке работать непрерывно и стабильно в течение длительного времени при высокой мощности лазера.

Комплектация:

• Оптоволоконный лазерный комплекс MetalTec TЕ-62
• Лазерный источник RAYCUS
• Серводвигатели / драйвера FUJI (Япония) (5шт.)
• Редуктор SHIMPO-NIDEC (Япония)
• Интегрированная консоль управления с ЖК-дисплеем и ПК
• Система управления лазерной резкой FS CUT 3000 - TUBE PRO + TUBES T-Lite

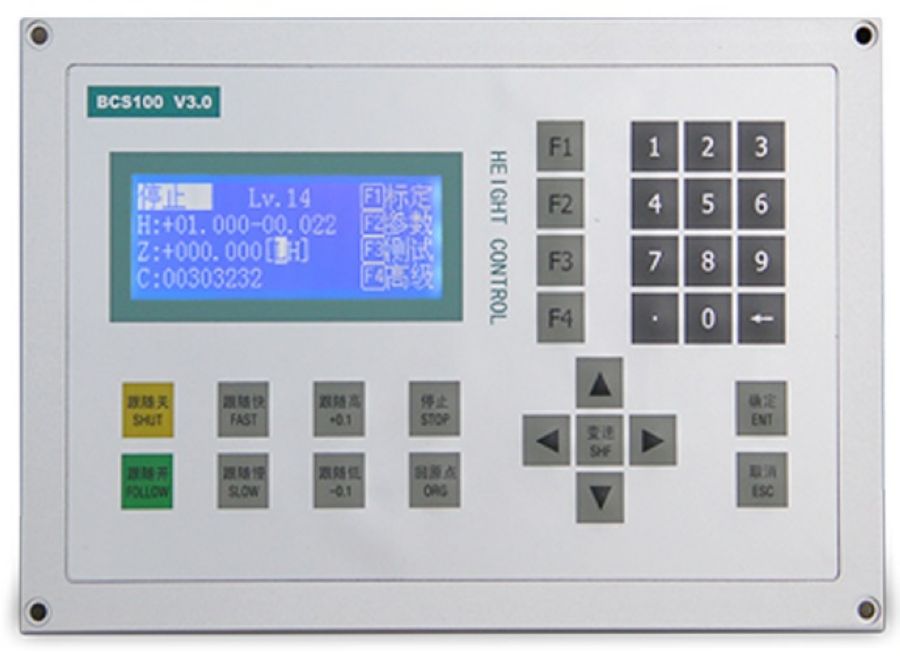

• Датчик отслеживания высоты до поверхности листа BCS 100 V.3 (автономный)
• Лазерная режущая голова с функцией Автофокусировки Raytools (A-focus) (Швейцария)
• Система безопасности при падении давления газа (автоматический датчик давления)
• Чиллер HAN LI / S&A
• Беспроводной пульт управления
• Автоматическая система смазки
• Система пылеудаления (вытяжной эксгаустерный вентилятор)
• Датчик безопасности при падении давления рабочего газа
• Стабилизатор напряжения
• Электромагнитный клапан AIRTac (Тайвань)
• Пропорциональный клапан SMC (Япония)

 Инструкцию вышлем по запросу
