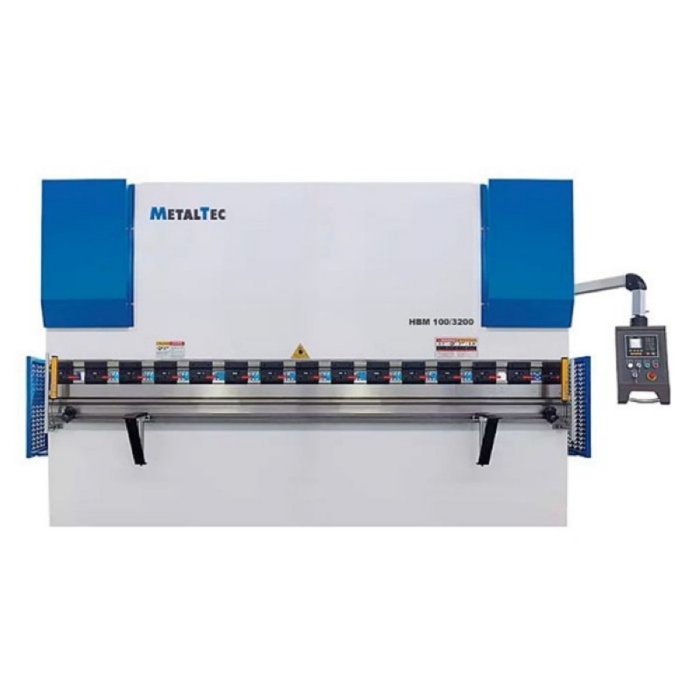

Гидравлический листогибочный пресс MetalTec HBM 100/3200 - предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие:

• детали кузова машин;
• воздуховоды и системы вентиляции;
• элементы напольных покрытий, лестницы, двери и лифтовые кабины;
• корпуса электрошкафов и аналогичных устройств;
• кожуха и короба, для практически любого вида оборудования и машин;
• устройства и приборы бытового назначения;
• декоративные изделия;
• и т.д.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

1. МАССИВНАЯ СТАНИНА.

Массивная цельносварная станина, изготовлена из высокопрочной стали. РАМ и основание изготавливаются за один установ, после чего для снятия напряжения металла проходят обжиг при высоких температурах. Чем достигается стабильность конструкции, долговечность и жесткость.

2. ГИДРОЦИЛЛИНДРЫ.

Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).

3. ГИДРАВЛИЧЕСКАЯ СИСТЕМА И КЛАПАНЫ BOSCH-REXROTH (ГЕРМАНИЯ).

Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.

4. ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США).

Обеспечивают надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

5. УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА PARKER (США).

Обеспечивают надёжную герметичность всей системы, за счет качества и увеличенного ресурса службы.

6. ПЕРЕДНИЕ ПОДДЕРЖИВАЮЩИЕ УПОРЫ.

2 передних поддерживающих упора, позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола.

7. ПЕДАЛЬ УПРАВЛЕНИЯ ПРОЦЕССОМ ГИБКИ.

Листогибочный гидравлический пресс MetalTec HBM 63/2500 укомплектован выносным, ножным модулем управления. Модуль имеет две педали – для подачи верхней плиты вниз, и отвода в первоначальное положение – вверх.

8. ВЫСОКОТОЧНЫЕ ЖЕСТКИЕ ЗАДНИЕ УПОРЫ (ОСЬ Х) - 3 ШТУКИ.

Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад.

Блок задних упоров с приводом ШВП - HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования.

Для удобства, станок оснащен 3 упорами, а не 2-умя как на большинстве аналогичных моделей конкурентов.

9. РУЧНАЯ РЕГУЛИРОВКА БАЛКИ ЗАДНИХ УПОРОВ ПО ВЫСОТЕ (ОСЬ R).

Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз.

10. НАДЕЖНЫЙ И МОЩНЫЙ ДВИГАТЕЛЬ.

Серия SIEMENS - это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB. Материал корпуса - чугун.

11. ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER (ФРАНЦИЯ).

Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.

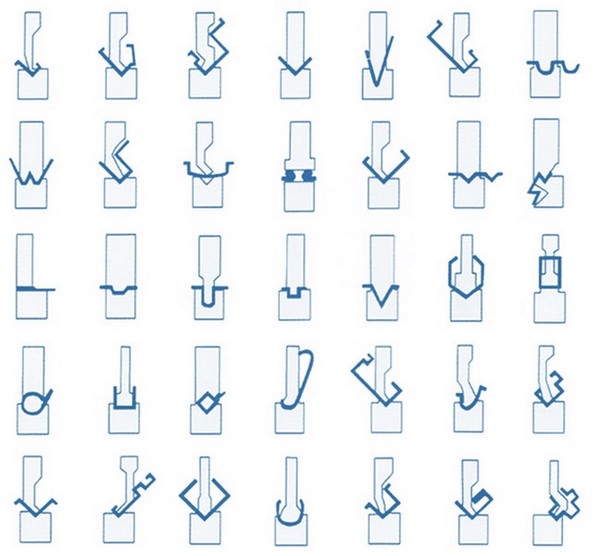

12. ГИБОЧНЫЙ ИНСТРУМЕНТ.

Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов. Матрица V образная многоручьевая, для гиба разных толщин металла. Крепление инструмента – шестигранник.

Возможно применение специализированного инструмента. Изготавливается под заказ. По запросу.

13. БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ AMADA PROMECAM.

Станок оснащен быстросменной системой фиксации инструмента. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.

14. СИНХРОНИЗАЦИЯ ГИДРОЦИЛЛИНДРОВ.

Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.

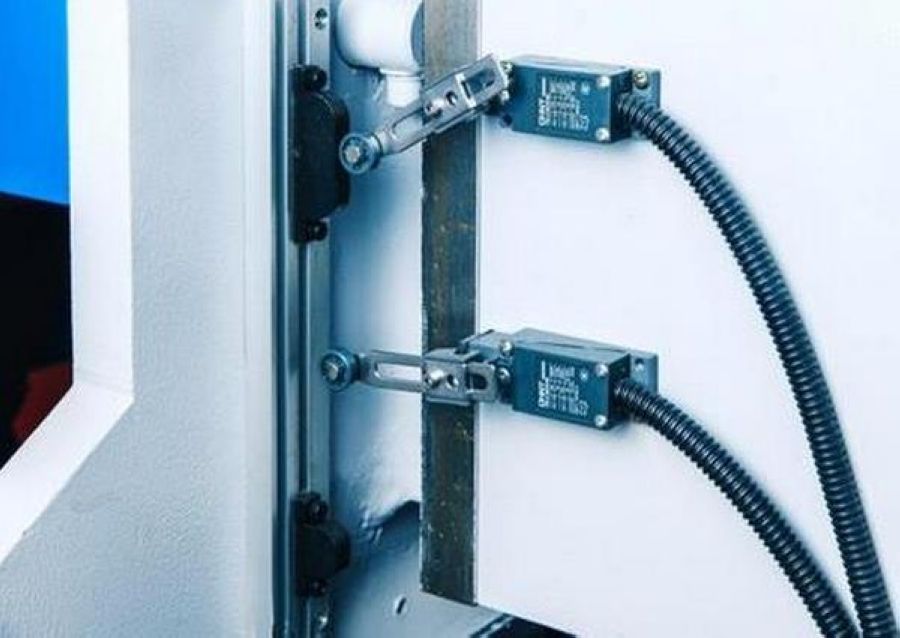

15. МЕХАНИЧЕСКИЕ КОНЦЕВИКИ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ПЛИТЫ (РАМ).

Благодаря верхнему и нижнему механическим концевикам, система отслеживает положение РАМА.

16. СИСТЕМА УПРАВЛЕНИЯ ESTUN E22.

Технологичная и функциональная система управления, подходит для большинства задач. Удобна и эргономична, в условиях различной степени загруженности. Позволяет оптимизировать и сохранять операции гиба, и воспроизводить без потери времени.

17. ESTUN E22.

Основные функции:

• Установка ограничений (ограничение хода заднего упора и траверсы)
• Настройка времени выдержки
• Отображение положения заднего упора, с точностью 0,1 мм.
• Отображение позиций осей Х/Y
• Возможность пошагового программирования
• Возможность ручного режима работы
• 30 программ – в каждой до 15 гибов/шагов
• Программирование угла гиба в градусах, и функция корректировки угла, без необходимости высчитывания параметров
• Выбор системы измерения: дюйм / мм

18. ЗАЩИТНОЕ ОГРАЖДЕНИЕ РАБОЧЕЙ ЗОНЫ.

Защитное ограждение предотвращает доступ к узлам станка посторонних, и не ответственных лиц. Помимо этого, это снижает риск травматизма на производстве, закрывая доступ к узлам станка и рабочей зоне неквалифицированного персонала.

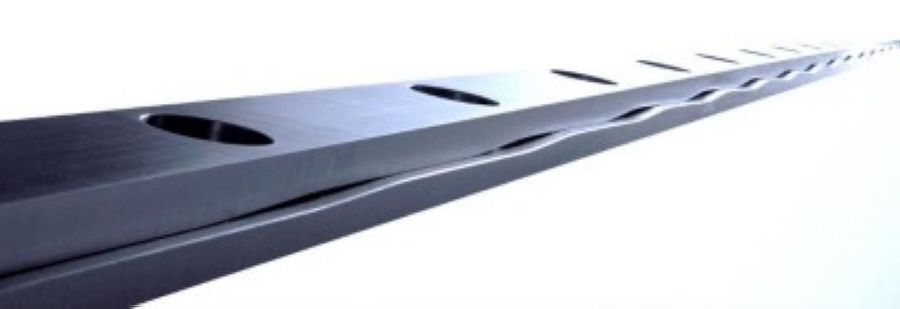

19. СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА.

Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления пуансоном на лист, усилием развиваемым гидравлическими цилиндрами.

Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. Система компенсации прогиба, позволяет предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.
