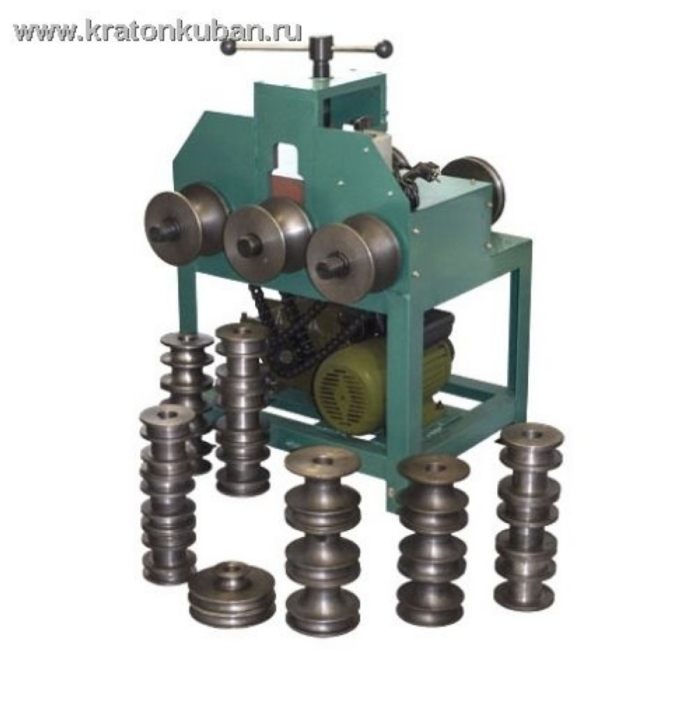

Трубогиб трехвалковый ТЭМ-76х50 с электроприводом предназначен для изготовления колец, спиралей, дуг из круглых труб и прямоугольного профиля путем проката между роликами.
В стоимость трубогиба включен полный комплект роликов для круглых и профильных труб.

Устройство и принцип работы ТЭМ-76х50

Трубогиб состоит из сварной стальной рамы 1, на которой закреплены электродвигатель 2, соединенный с редуктором 4 посредством ременной передачи 3. Редуктор 4 передает вращающий момент на два приводных вала 6 с помощью цепных передач 9. С помощью приводных валов 6 и поджимающего холостого вала 12 осуществляется гибка труб большего диаметра. Трубы меньшего диаметра гнуться с помощью приводных валов 13 и поджимающего холостого вала 12 с противоположной стороны трубогиба. Вращение на приводные валы 13 передается от валов 6 посредством зубчатых передач 14. Приводные валы 6 и 13 установлены на радиально-упорные шарикоподшипники закрепленные в корпусах 15. Поджимающий холостой вал 12 установлен в подвижном корпусе 16, который при помощи винта 8 перемещается по направляющему основанию 7. Сменные гибочные ролики5 устанавливаются на валы. На приводных валах 6 ролики 5 фиксируются гайками 17, а на холостом валу 12 не фиксируются. Включение и изменение направления вращения двигателя осуществляется переключателем 10 закрепленном в верхней части рамы трубогиба 1. К переключателю 10 подведен электрокабель с штепсельной вилкой.

ПОДГОТОВКА ТРУБОГИБА К РАБОТЕ

Перед работой проверьте детали трубогиба на наличие повреждений.
При обнаружении деформаций, трещин и признаков сильного износа на деталях использование трубогиба запрещено.
Установите переключатель 10 в среднее положение.
Подключите кабель 11 с электрическим разъемом к сети электропитания с соблюдением ПУЭ и ПТБ.
Установите гибочные ролики 5 требуемого размера на валы 6 и 12 или 13 и 12. Закрепите ролики 5 на приводных валах с помощью гаек 17.
Произведите пробный пуск без нагрузки повернув переключатель 10 влево или вправо.
Выключите двигатель установив переключатель 10 в среднее положение.

РАБОТА НА ТРУБОГИБЕ

С помощью винта 8 установите холостой вал 12 в верхнее положение.
Поместите изгибаемую трубу между приводными валами 6 и холостым валом 12 с надетыми на них роликами.
С помощью винта 8 подожмите холостым валом 12 изгибаемую трубу на несколько миллиметров (величина зависит от материала, толщины стенки и диаметра трубы).
Совершите прокатку трубы в обоих направлениях. Для этого поверните переключатель профилегиба 10 влево или вправо.
Повторяйте действия указанные в пунктах 5.3 и 5.4 до придания трубе необходимого изгиба.

Для гибки серии труб небольшого диаметра за один рабочий ход допускается оставлять винт 8 в заранее настроенном положении и помещать трубу подогнутым концом между роликами.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТРУБОГИБА ТЭМ-76х50

Ежедневно производить осмотр рабочих органов машины на предмет их исправности. После каждой рабочей смены очищать поверхности рабочих роликов.
Еженедельно контролировать состояние зубчатых венцов шестеренных передач, в случае необходимости принять меры к восстановлению.
Еженедельно, а в случае необходимости чаще, смазывать шестерни зубчатых передач 14 консистентной смазкой.

Замену масла в редукторе главного привода осуществлять каждые 2000 часов работы, но не реже одного раза в три года.
