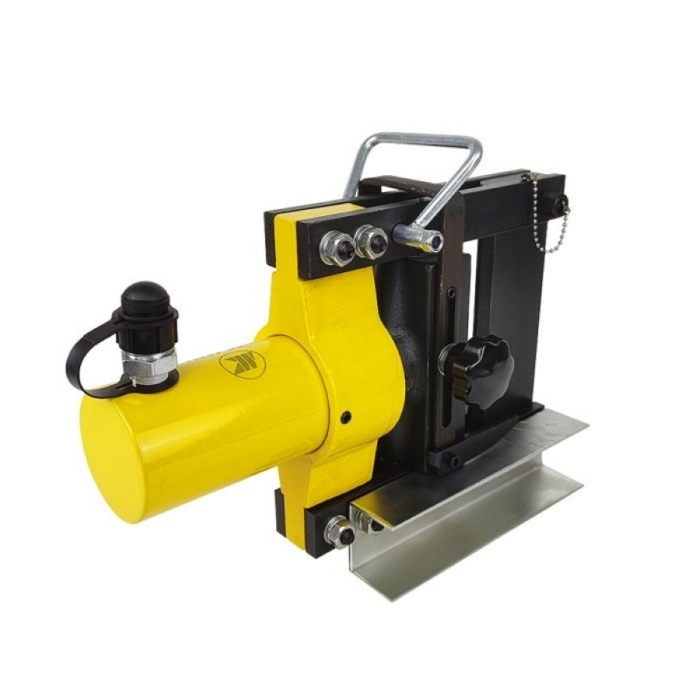

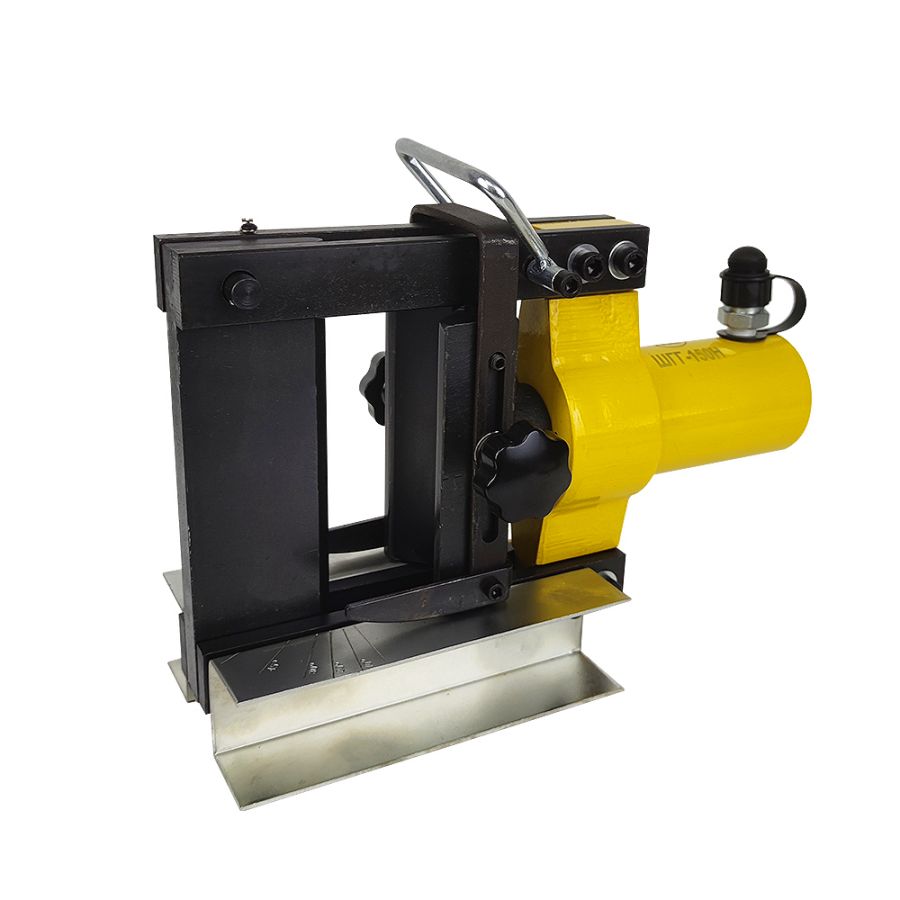

Шиногиб ШГГ-150Н

Артикул: ШГГ-150Н         Производитель: КНР         Гарантия: 12 месяцев

Шиногиб ШГГ-150Н

Шиногиб ШГГ-150Н



Ширина до 150мм, толщина до 10мм
(насос в комплект не входит)



Ваша цена: 23130 руб.

 –  +

Напишите нам на почту: sale@kratonkuban.ru

Обновление цен 27.03.2024 г.

Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО платная.   Подробнее нажмите здесь

Звонок или WhatsApp:
+7(900) 246-86-60





 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Усилие гидроцилиндра шиногиба:

16 тонн

Максимальная ширина шины без упора:

150 мм

Максимальная ширина шины с использованием упора:

 130 мм

Величина перемещения упора:

44 мм

Максимальная толщина шины:

10 мм

Максимальный угол гиба:

90 градусов

Возврат штока

пружинный

Рабочее давление:

630 бар (63 МПа)

Длина / Ширина / Высота :

360мм / 160мм / 255мм-300мм (в зависимости от положения упора)

Размеры основания шиногиба :

 205мм х 100мм

Максимальный просвет между матрицами (между подвижной матрицей и откидной планкой):

 42мм

Максимальный просвет по высоте:

 155мм

Вес в упаковке:

 19.1кг

В наличии гидромаслостанции одно и двухпоточные с ручным и электрораспределителем, педалью (220/380В)

Шиногиб гидравлический ШГГ-150Н предназначен для гибки токопроводящих медных и алюминиевых шин, а также стальных полос, пластин. Шиногиб оснащен откидной рамой для быстрого извлечения электротехнической шины после гибки, откидная рама также позволяет работать с шинами сложной формы. В основании гидравлического шиногиба ШГГ-150Н выполнены четыре отверстия для закрепления на рабочем месте в горизонтальном или вертикальном положении. На направляющих шиногиба нанесена лазерная разметка углов гиба шины / полосы. У шиногиба есть подвижный упор для настройки его под работу с шинами определенной ширины. В верхней части гибочного пресса установлена откидная рукоятка для переноса.

Шиногиб поставляется без гидравлического насоса!
В качестве привода шиногиба можно использовать любой ручной гидравлический насос с давлением до 70 МПа или электрические маслостанции одинарного действия с ручным или электромагнитным управлением.

ПРИНЦИП РАБОТЫ С ШИНОГИБОМ ШГГ-150Н

1. Подключите рукав высокого давления с БРС к шиногибу и к гидравлическому насосу / маслостанции. Если ответная часть БРС на шиногибе не соответствует БРС на РВД ручного насоса или маслостанции, то потребуется ее заменить.
2. Проверьте работу шиногиба на холостом ходу, затем сбросьте давление в системе.
3. После возврата штока отрегулируйте упор по вертикали так, чтобы изгибаемая шина / полоса / пластина находилась по центру рабочего пространства максимально близко к оси штока цидроцилиндра, для избежания перекоса гибочного шаблона. Если ширина изгибаемой шиныбольше 130 мм, то следует убрать упор выкрутив винты с обеих сторон гибочного шаблона. Произведите гиб шины на требуемый угол, сбросьте давление в системе.
