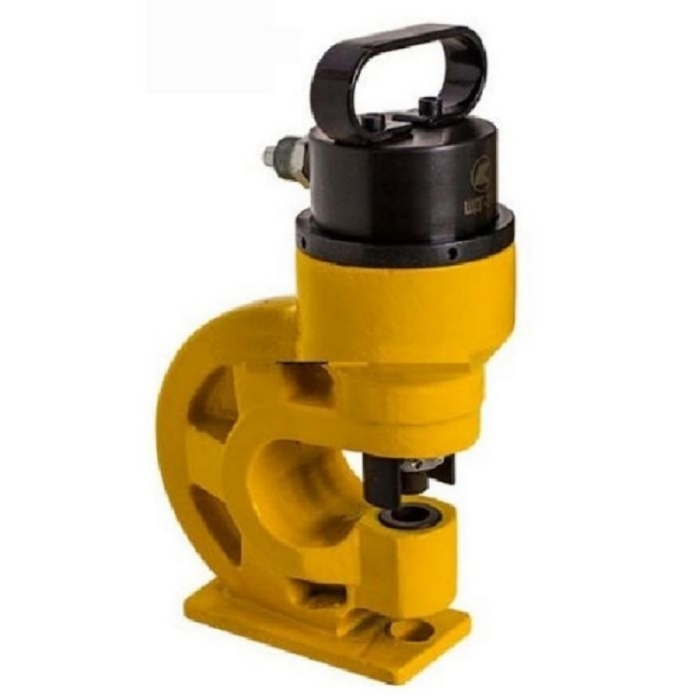

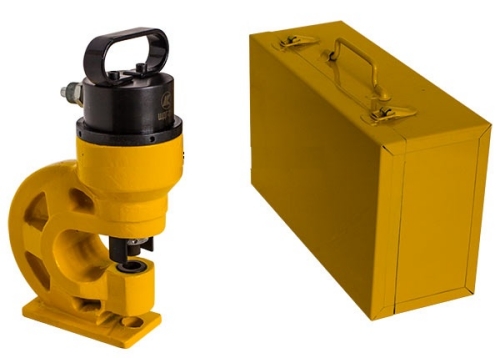

Шинодыр гидравлический ШДГ-31Н

Артикул: ШДГ-31Н         Производитель: Россия         Гарантия: 12 месяцев

Шинодыр гидравлический ШДГ-31Н

Шинодыр гидравлический ШДГ-31Н



Шинодыр поставляется без гидравлического насоса
Толщина стали 6 мм, насадки (в комплекте): 11,1мм, 14,3мм, 17,5мм, 20,6мм



Ваша цена: 21760 руб.

 –  +

Напишите нам на почту: sale@kratonkuban.ru

Обновление цен 27.03.2024 г.

Бесплатная доставка по Краснодару и пригороду, до терминала транспортной компании, доставим по краю и ЮФО/СКФО платная.   Подробнее нажмите здесь

Звонок или WhatsApp:
+7(900) 246-86-60





  Подобрать гидростанцию

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Усилие гидроцилиндра:  31 т
Максимальная глубина (от оси отверстия до края листа): 80 мм
Максимальная толщина медной шины: 10 мм
Максимальная толщина стальной пластины: 6 мм
Возврат штока  пружинный
Рабочее давление:  630 бар
Диаметры насадок (в комплекте):

11.1мм, 14.3мм, 17.5мм, 20.6мм

Матрицы и пуансоны  сталь Х12.
Габаритные размеры пресса (Длина х Ширина х Высота):  2250х120х350мм
Размеры основания, мм 155х80
Вес в упаковке:  23кг
Используемое масло: (подбирается к маслостанции) И-8А, ВМГЗ

В наличии гидромаслостанции одно и двухпоточные с ручным и электрораспределителем, педалью (220/380В)

Гидравлический пресс-перфоратор  или шинодыр ШДГ-31Н предназначен для перфорирования отверстий в стальных листах, балках, медных или алюминиевых токопроводящих шинах.

Поставляется без гидравлического насоса!
В качестве привода можно использовать любую маслостанцию одностороннего действия с ручным или электромагнитным управлением.

Отверстие в гидроцилиндре (куда ввинчена ответная часть БРС для подключения насоса) имеет коническую резьбу 3/8"

УСТРОЙСТВО ГИДРАВЛИЧЕСКОГО ШИНОДЫРА

Гидравлический шинодыр ШДГ-31Н состоит из литого корпуса, гидроцилиндра с рукояткой для переноски. На шток гидроцилиндра шинодыра устанавливаются сменные насадки для прошивки отверстий различного диаметра (11.1мм, 14.3мм, 17.5мм, 20.6мм). Гидроцилиндр одностороннего действия с пружинным возвратом штока может работать совместно с гидравлическим насосом с давлением до 700бар. На гидроцилиндре установлена ответная часть БРС. С шинодыром можно использовать ручной гидравлический насос, маслостанцию с ручным управлением или маслостанцию с педалью.

ПРИНЦИП РАБОТЫ ШИНОДЫРА

1. Подключите рукав высокого давления с БРС к шинодыру и к маслостанции / гидравлическому насосу. Если ответная часть БРС на шинодыре не соответствует БРС на рукаве высокого давления ручного насоса или маслостанции, то потребуется ее заменить. Если маслостанция используемая с шинодыром имеет рабочее давление более 700 бар, то необходимо понизить предельное давление насосной станции.
2. Установите сменную насадку требуемого диаметра на шток шинодыра и надежно закрепите ее специальным ключом.
3. Проверьте работу шинодыра на холостом ходу, затем сбросьте давление в системе.
3. После возврата штока разместите обрабатываемую деталь в рабочем пространстве. Произведите перфорацию шины / листа / полосы, сбросьте давление в системе. Шток под действием пружины вернется в исходное верхнее положение. При перфорации тонких электротехнических шин или листов во время возврата штока между шиной и упорами шинодыра следует поместить специальную скобу (входит в комплект шинодыра).

Дополнительные размеры насадок (приобретаются отдельно):

Круглые, овальные матрицы и пуансоны для пробивки отверстий
Производство круглых матриц / пуансонов любого размера для шинодыра на заказ

Цена: 1500 руб. с НДС - круглые
Цена: 2000 руб. с НДС - овальные

Цена указана для матриц и пуансонов типовых размеров:



Круглые для шинодыра ШДГ-35Н: 5.5, 6.5, 8.5, 10.5, 11.1, 13.0, 14.3, 17.5, 20.6, 22.5 мм
Круглые для шинодыра ШДГ-31Н: 5.5, 6.5, 8.5, 10.5, 11.1, 13.0, 14.3, 17.5, 20.6 мм

Овальные для шинодыра ШДГ-35Н: 6.5х10, 6.5х15, 8.5х13, 8.5х20, 11х17, 11х23, 13х20, 13х23, 17х23 мм
Овальные для шинодыра ШДГ-31Н: 6.5х10, 8.5х13, 11х17, 13х20 мм

Возможно изготовление матриц и пуансонов для пробивки отверстий по размерам заказчика (в зависимости от количества, цена может отличаться). Комплект матриц предназначен для перфорирования отверстий в стальных балках, листах, электротехнических шинах (Сталь 3 - толщина до 10 мм, медь и алюминий - толщина до 12 мм).
